| • | Mieści 1 x 2,5" dysk SSD NVMe U.2/U.3 (do 15 mm wysokości) w standardowej zewnętrznej zatoce 3,5" |

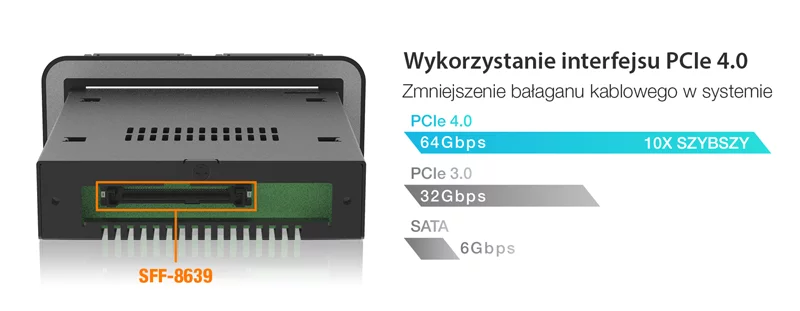

| • | Obsługuje interfejs PCIe Gen 4.0 U.2 przez złącze SFF-8639 (do 64 Gb/s szybkości transferu) |

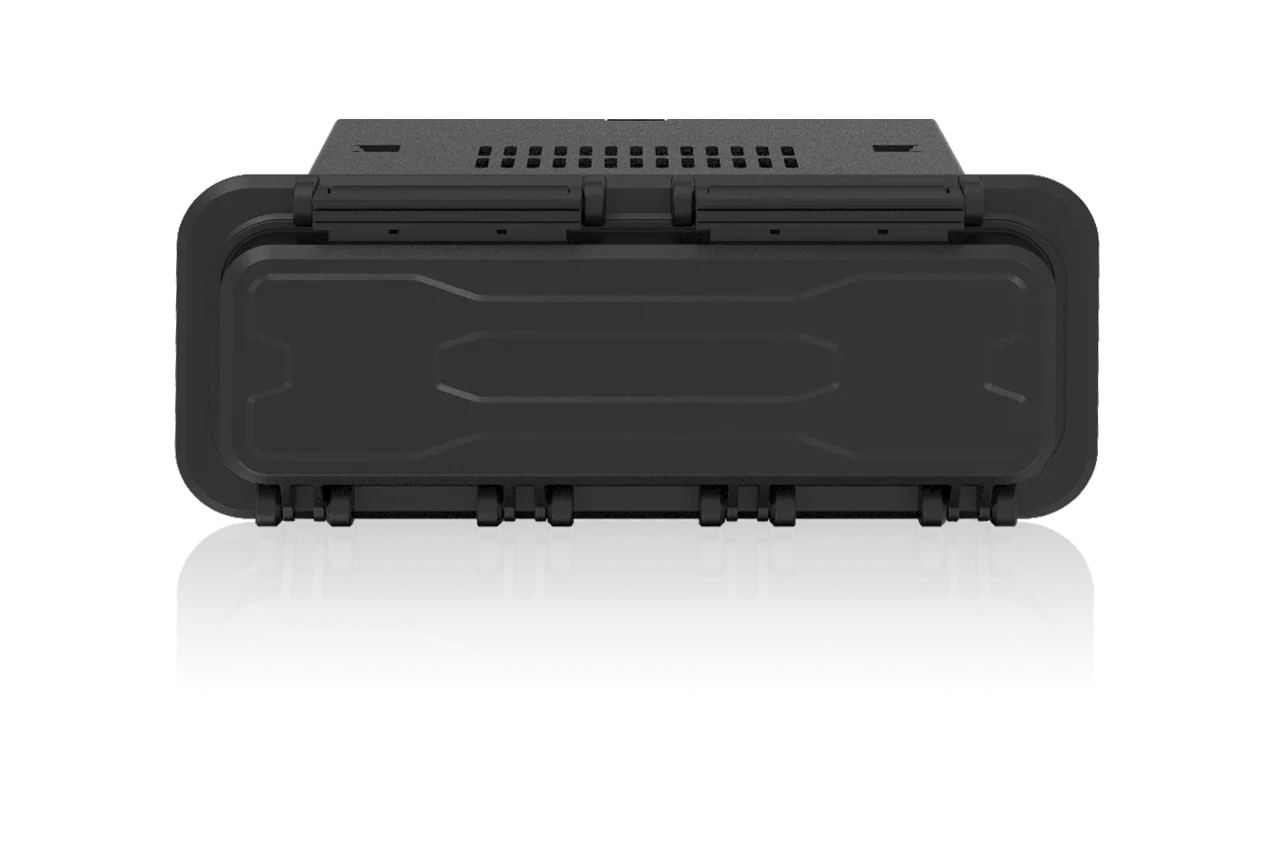

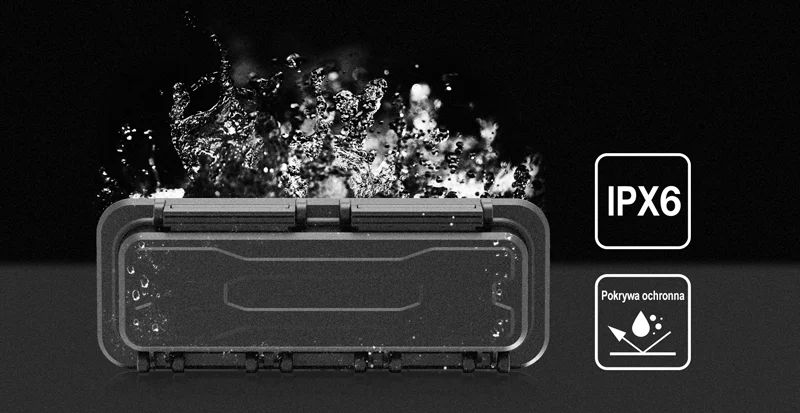

| • | Wodoodporna przednia pokrywa chroni przed kurzem i zachlapaniami |

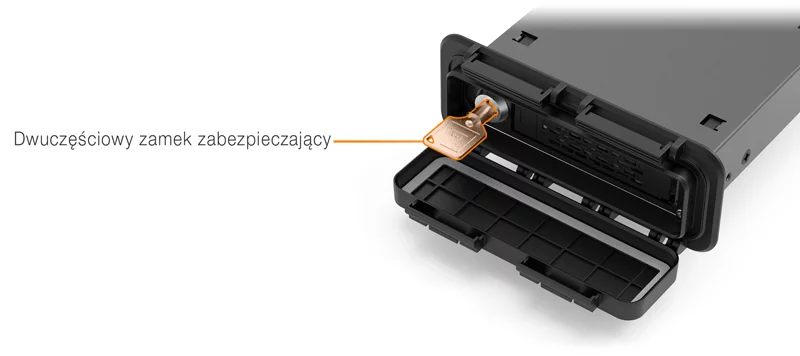

| • | 2-segmentowy zamek na klucz zabezpiecza przed nieautoryzowanym dostępem i przypadkowym wysunięciem dysku |

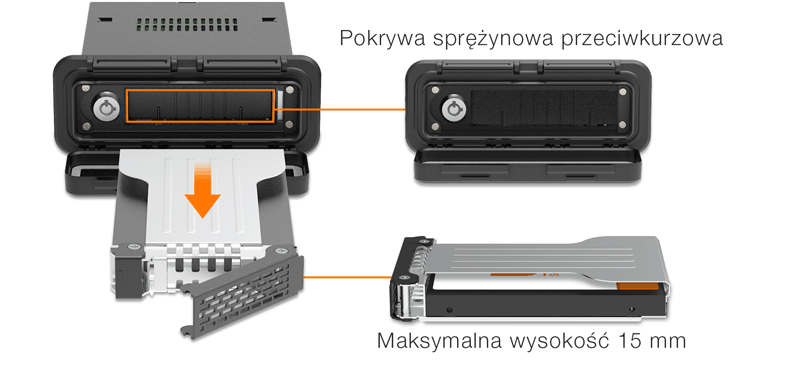

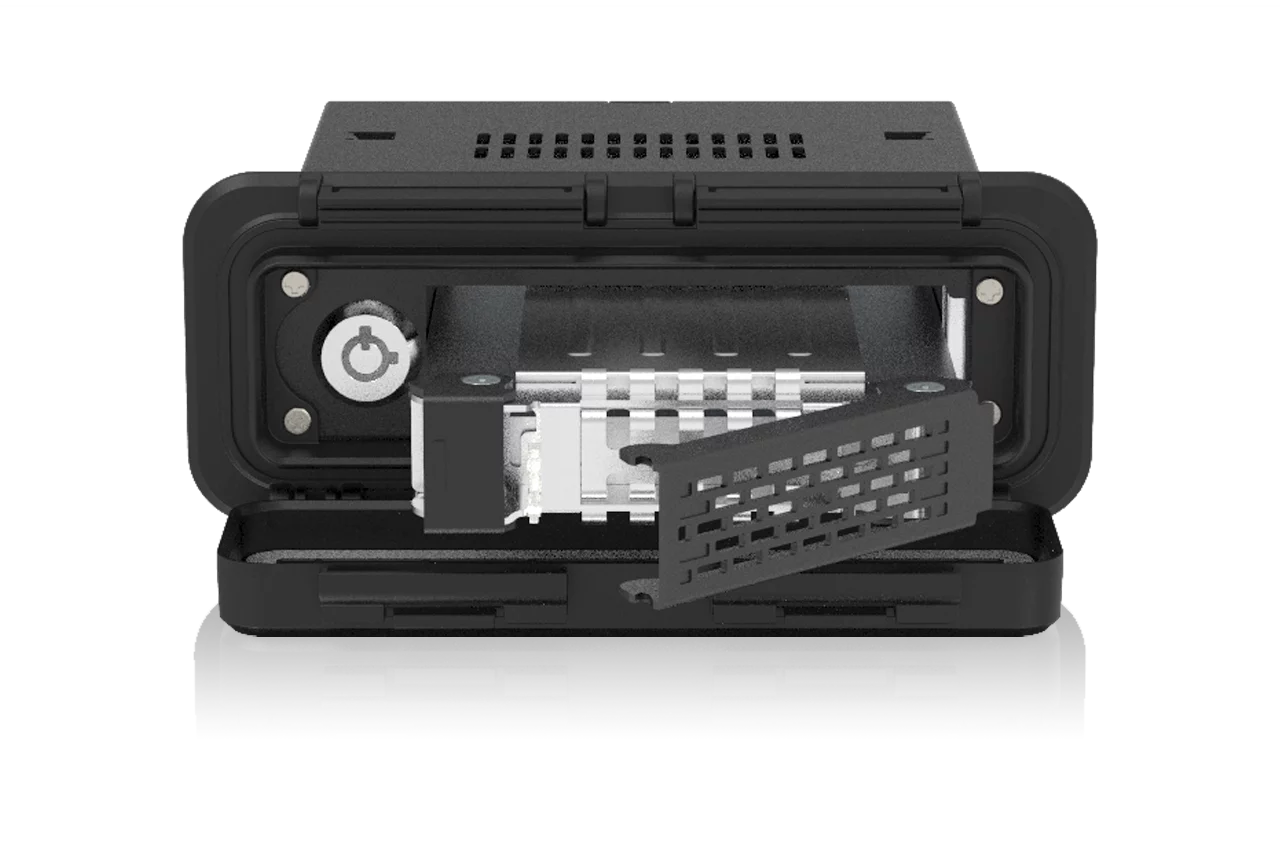

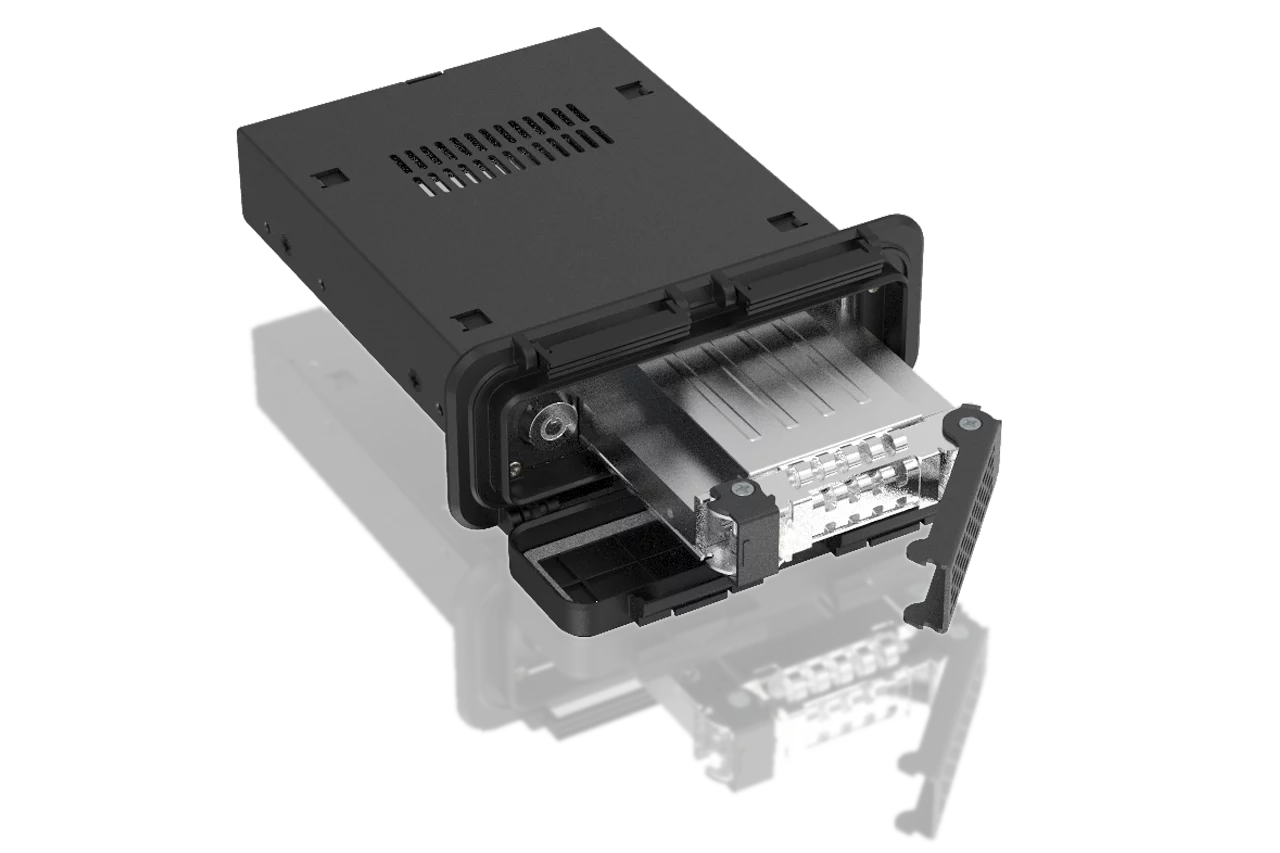

| • | Wyjmowana kieszeń na dysk umożliwia łatwą konserwację i wymianę podczas pracy (host NVMe musi obsługiwać hot-swap) |

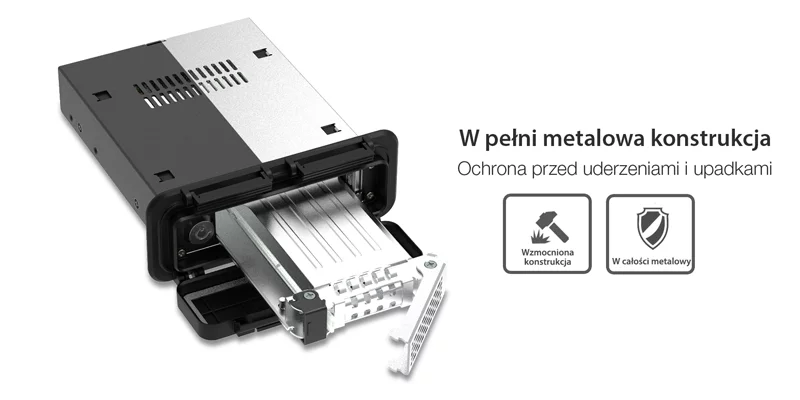

| • | W pełni metalowa konstrukcja zapewnia wyjątkową trwałość i odprowadzanie ciepła |
| • | Strategiczna konstrukcja wentylacyjna zwiększa efektywność chłodzenia pasywnego |
| • | Technologia Active Power Technology (APT) oszczędza energię, gdy nie ma zainstalowanego dysku |
| • | Uziemienie EMI chroni dysk SSD przed uszkodzeniami elektrostatycznymi |
| • | Wytrzymała konstrukcja idealna do zastosowań przemysłowych, wojskowych, medycznych i samochodowych |
| • | 5-letnia ograniczona gwarancja z bezpłatnym wsparciem technicznym |
| Numer modelu： | MB601V4KW-B |
| Kolor： | Czarny |
| Obsługiwany rozmiar dysku： | 1 x 2,5" SSD NVMe U.2/U.3 |
| Obsługiwany typ dysku： | NVMe |
| Liczba dysków： | 1 |
| Maksymalna wysokość dysku： | 15 mm |
| Zatoka na dysk： | 1 x zewnętrzna zatoka 3,5" |

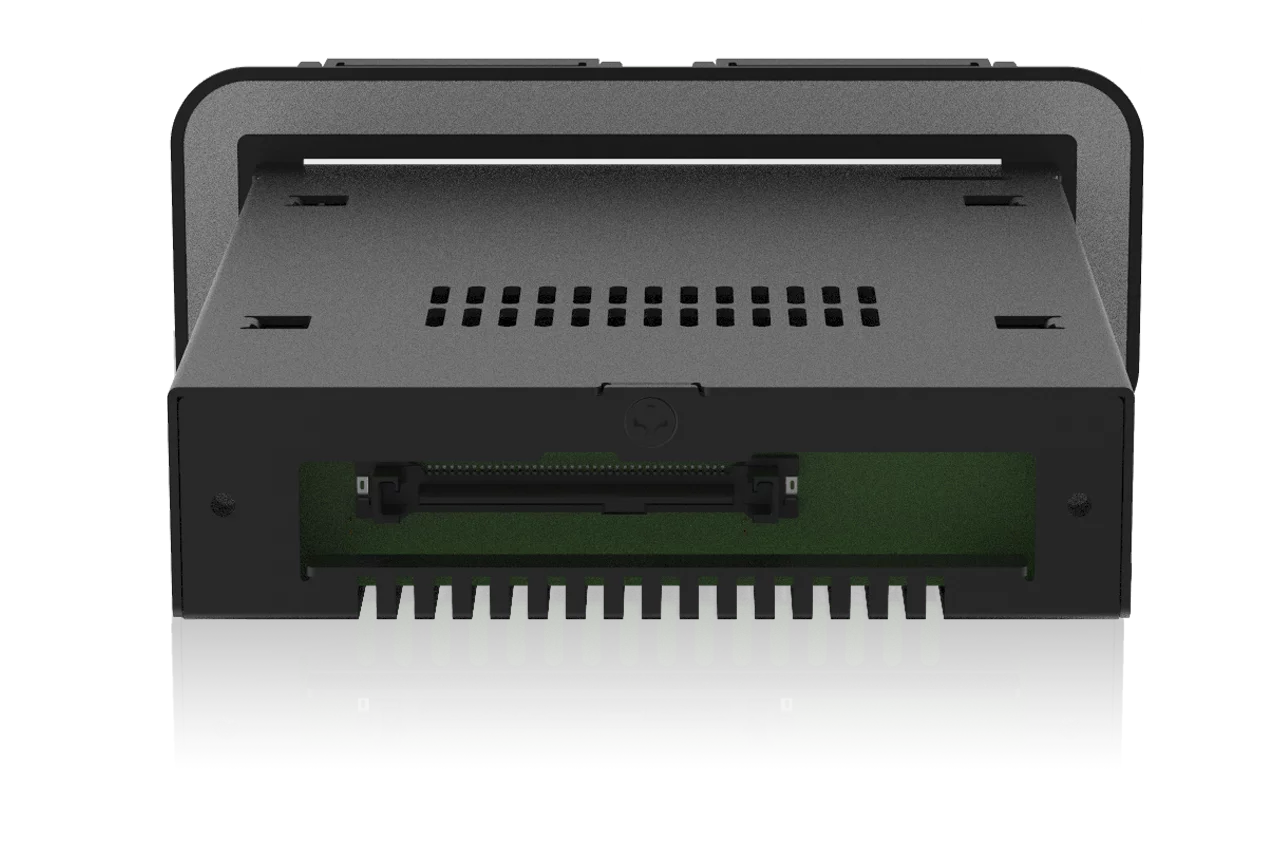

| Interfejs hosta： | 1 x U.2 SFF-8639, pin-out określony przez SFF-9402 Rev 1.1 (kompatybilny z kartami HBA/RAID Tri-Mode) |
| Zasilanie： | Poprzez U.2 (SFF-8639) |
| Prędkość transferu： | PCIe 3.0 do 32 Gb/s / PCIe 4.0 do 64 Gb/s |
| Obsługiwana pojemność dysku： | Bez ograniczeń |
| Chłodzenie dysku： | Rozpraszanie ciepła przez metal z pasywnym chłodzeniem |
| Konstrukcja / Materiał： | Całkowicie metalowa |
| Obsługa hot-swap： | Tak |
| Zabezpieczenie dysku： | Zamek na klucz 2-segmentowy |
| Wymiary produktu (D x S x W)： | 123,2 x 148,2 x 48,7 mm |
| Waga netto produktu： | 419,1 g |
| Waga brutto opakowania： | 483,4 g |

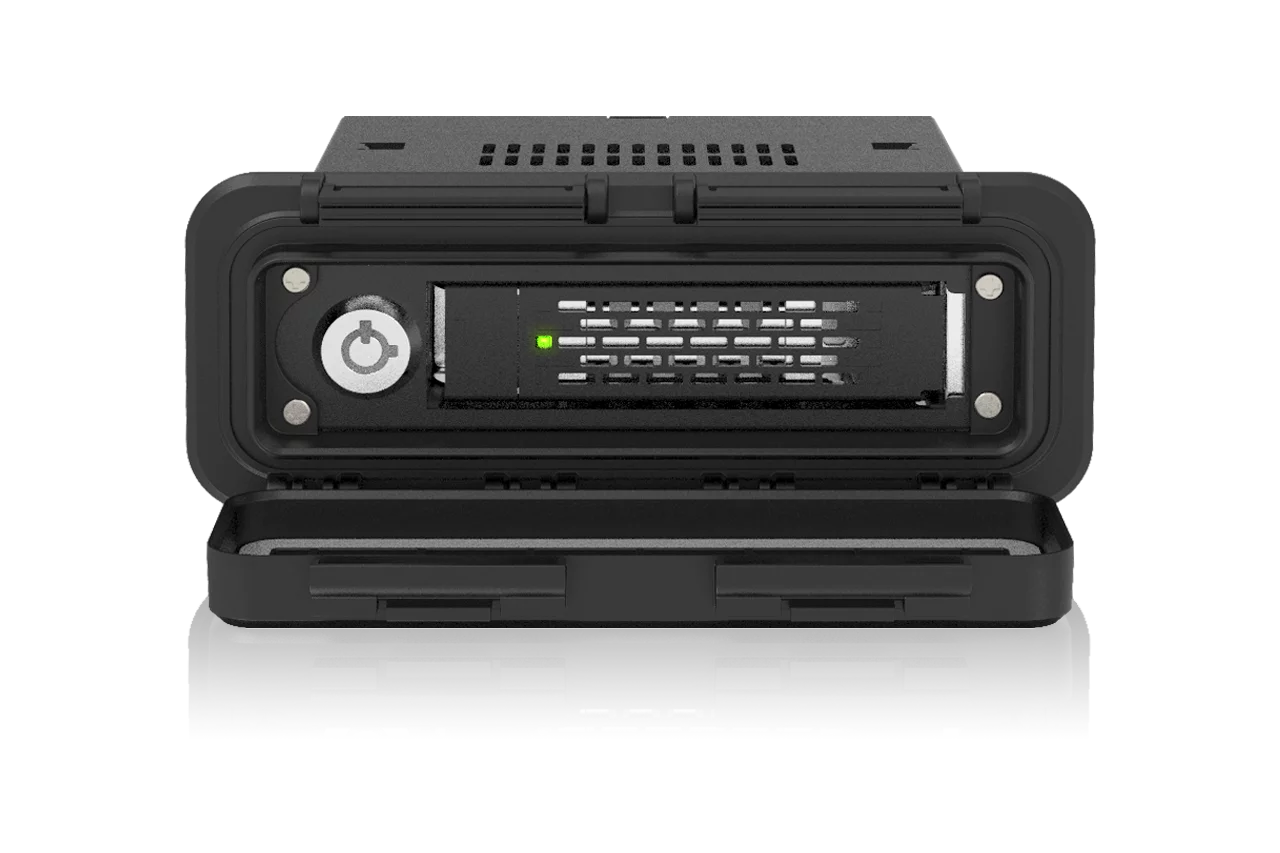

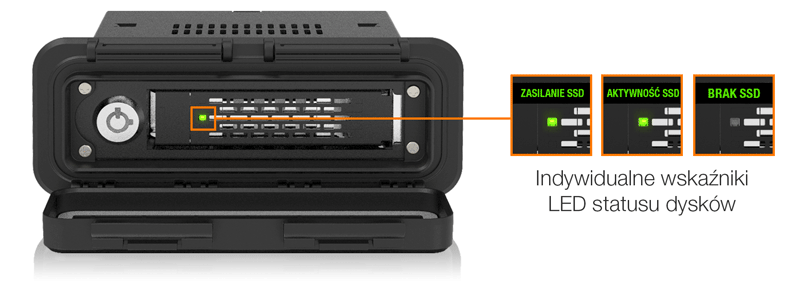

| Wskaźnik LED aktywności dysku： | Zasilanie: zielone ciągłe; Dostęp do dysku: zielone migające |

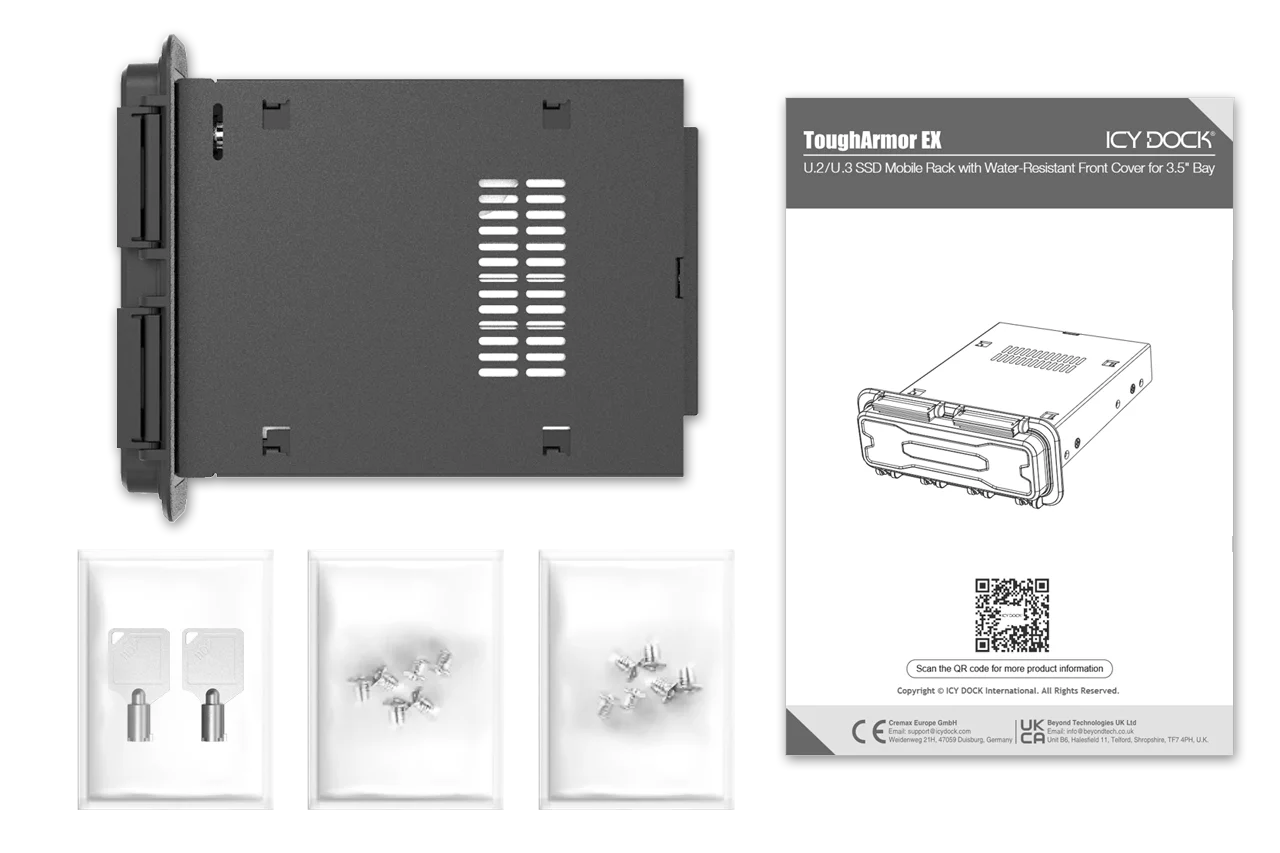

| Zawartość opakowania： | 1 - urządzenie, 1 - instrukcja, 10 - śrub, 2 - klucze |
| Wytrzymałość złącza U.2： | 10 000 cykli |
| Wilgotność： | 5%~65% RH |
| Temperatura pracy： | 0°C do 60°C (32°F do 140°F) |
| Temperatura przechowywania： | -35°C do 70°C (-31°F do 158°F) |
| Zgodność： | CE, RoHS, REACH |
| Gwarancja： | 5 lat ograniczonej gwarancji |
Kompatybilna kieszeń na dysk (Caddy):
Powiązane produkty:
Powiązane serie produktów:
Linia ToughArmor:
Szybkie łącza:

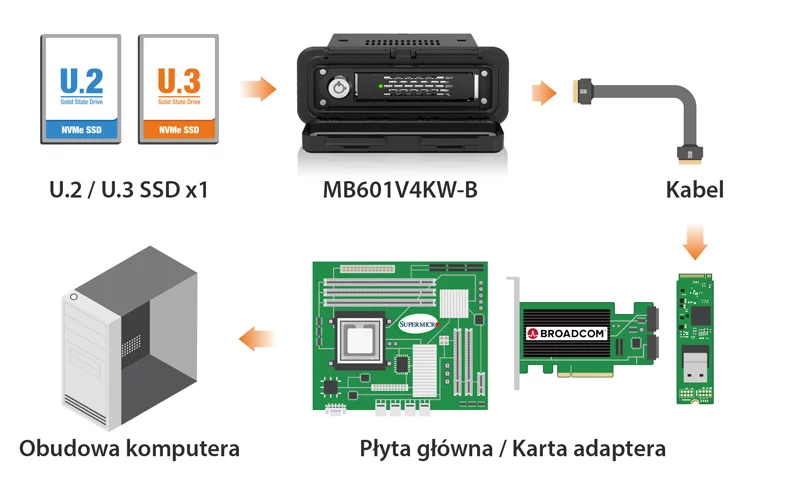

P: Czy możesz polecić kartę rozszerzeń kompatybilną z MB601V4KW-B?
O: Aby zapewnić kompatybilność z MB601V4KW-B, upewnij się, że BIOS/UEFI Twojej karty rozszerzeń lub płyty głównej obsługuje bifurkację PCIe podczas korzystania z gniazda PCIe x16 lub x8. Dodatkowo skonfiguruj podział PCIe w BIOS/UEFI w trybie x4, x4, x4, x4 dla gniazda PCIe x16 lub x4, x4 dla gniazda PCIe x8.
Kliknij ikonę poniżej, aby sprawdzić kompatybilność płyt głównych lub kart rozszerzeń obsługujących tryb bifurkacji PCIe. Dla najlepszej zgodności zdecydowanie zalecamy używanie kabli zalecanych lub produkowanych przez producenta płyty głównej lub karty rozszerzeń.
Obecnie jesteśmy w trakcie procesu certyfikacji naszej obudowy NVMe u głównych producentów kart rozszerzeń i płyt głównych. Lista będzie na bieżąco aktualizowana o kompatybilne akcesoria.
Aby zgłosić kompatybilną kartę rozszerzeń, kabel lub płytę główną, lub sprawdzić zgodność komponentów, które nie znajdują się na liście, kliknij tutaj.
P: Ukończyłem instalację dysku twardego i urządzenia zgodnie z instrukcją w podręczniku produktu, ale system nadal nie wykrywa dysku. Jak mogę rozwiązać ten problem?
O: Najpierw potwierdź zgodność sprzętu i upewnij się, że dysk, obudowa na dysk, kabel i interfejsy hosta są ze sobą kompatybilne. Spróbuj podłączyć dysk bezpośrednio do hosta, aby sprawdzić, czy system go wykryje. Jeśli nadal nie zostanie wykryty, można wykluczyć problem z obudową na dysk. Można również spróbować podłączyć obudowę z innymi dyskami, kablami lub systemami, aby sprawdzić, czy problem się rozwiąże. Jeśli system nadal nie wykrywa dysku, oto możliwe przyczyny:
| • | Niewystarczająca liczba linii PCIe w systemie: Niezależnie od tego, czy obudowa na dysk jest podłączona do płyty głównej czy do karty rozszerzeń, należy pamiętać, że liczba dostępnych linii PCIe jest ograniczona. Obejmuje to zrozumienie, ile linii zapewnia procesor i chipset oraz jak są one przydzielane. Błędna alokacja może skutkować wolniejszym transferem danych, niestabilnymi połączeniami lub brakiem wykrycia dysku. |
| • | Niekompatybilne protokoły interfejsu: Konieczne jest zweryfikowanie, czy interfejs Mini-SAS HD, OCuLink lub SlimSAS na płycie głównej lub karcie rozszerzeń obsługuje NVMe. |
| • | Niekompatybilny standard pinoutu interfejsu: Przed podłączeniem obudowy na dysk do portu Mini-SAS HD, OCuLink lub SlimSAS na płycie głównej lub karcie rozszerzeń, upewnij się, że port korzysta z tego samego standardu pinoutu co port naszej obudowy. Informacje o standardzie pinoutu naszej obudowy znajdziesz w tabeli specyfikacji na stronie produktu — tam wskazano, czy jest to standard Legacy czy SFF-9402 1.1. |
| • | Nadmierna długość kabla połączeniowego: Aby zapewnić optymalną wydajność, zaleca się używanie kabla połączeniowego o długości nie większej niż 50 cm. Zbyt długie kable mogą powodować nadmierne straty sygnału, co skutkuje wolniejszym transferem, niestabilnością połączenia lub brakiem wykrycia dysku. Zaleca się również używanie tego samego rodzaju złącza interfejsu po stronie urządzenia i hosta, aby uniknąć potencjalnych problemów ze zgodnością. |
P: Używam kart HBA i RAID Intel/Broadcom Tri-Mode z MB601V4KW-B, ale dyski nie pojawiają się w systemie?
O: Problem wynika z tego, że producenci kart RAID stosują inny standard pinoutu dla kart Tri-Mode niż ten typowo używany w połączeniach U.2. Podczas korzystania z tych kart z dyskami U.2 NVMe i kablami, konieczne jest użycie kabla aktywującego U.2 (U.2 enabler cable), który przywraca standardowy układ pinów zgodny ze specyfikacją U.2. Aby uzyskać więcej informacji, kliknij tutaj.
P: Mój dysk NVMe nie został wykryty po ponownym włożeniu go do urządzenia podczas pracy systemu?
O: W systemach obsługujących funkcję hot-plug, każda operacja wyjęcia i ponownego włożenia dysku podczas włączonego zasilania wymaga ręcznego odświeżenia w systemie operacyjnym, aby został on rozpoznany przez system.
Jeśli po ręcznym odświeżeniu system nadal nie wykrywa dysku, możliwe, że Twoje urządzenie nie obsługuje funkcji hot-plug. Zalecamy skontaktowanie się z producentem płyty głównej lub karty rozszerzeń w celu potwierdzenia obsługi funkcji hot-plug NVMe.
Windows 11 / Windows 10 / Windows 8 – W polu wyszukiwania na pasku zadań wpisz „Menedżer urządzeń”, wybierz go z menu, kliknij prawym przyciskiem myszy napęd dysku i wybierz „Skanuj w poszukiwaniu zmian sprzętu”.
Windows 7 – Kliknij prawym przyciskiem myszy ikonę komputera na pulpicie i wybierz „Właściwości”, kliknij „Menedżer urządzeń”, kliknij prawym przyciskiem myszy napęd dysku i wybierz „Skanuj w poszukiwaniu zmian sprzętu”.
P: Śruby montażowe do urządzenia wydają się zbyt krótkie, aby przymocować je do mojego systemu. Co powinienem zrobić?
O: W przypadku obudów komputerowych z grubą blachą metalową dołączone śruby montażowe (M3*2.5L) mogą nie być wystarczająco długie, aby pewnie zamocować urządzenie. Proszę użyć dłuższych śrub (M3*4L), aby je zabezpieczyć lub skontaktuj się z nami pod adresem euinfo@icydock.com w celu uzyskania śrub zamiennych.
P: Czy obudowy NVMe firmy ICY DOCK obsługują standard PCIe 4.0?
O: Tak, wszystkie obudowy NVMe marki ICY DOCK obsługują standard PCIe 4.0x4 z prędkościami transferu do 64 Gb/s.
P: Podczas wkładania kieszeni na dysk czuję, że górna i dolna metalowa sprężyna się zacina. Co powinienem zrobić?
O: Wyjmij kieszeń na dysk z obudowy i włóż ją ponownie, nie wywierając nadmiernego nacisku na metalową siatkę z przodu kieszeni. Nadmierna siła może wygiąć górną i dolną sprężynę, co utrudni wsunięcie kieszeni na dysk. W takiej sytuacji nie należy na siłę wciskać kieszeni, ponieważ może to uszkodzić sprężyny.
 |
| Proszę NIE wywierać nadmiernego nacisku na metalową siatkę jak pokazano |
