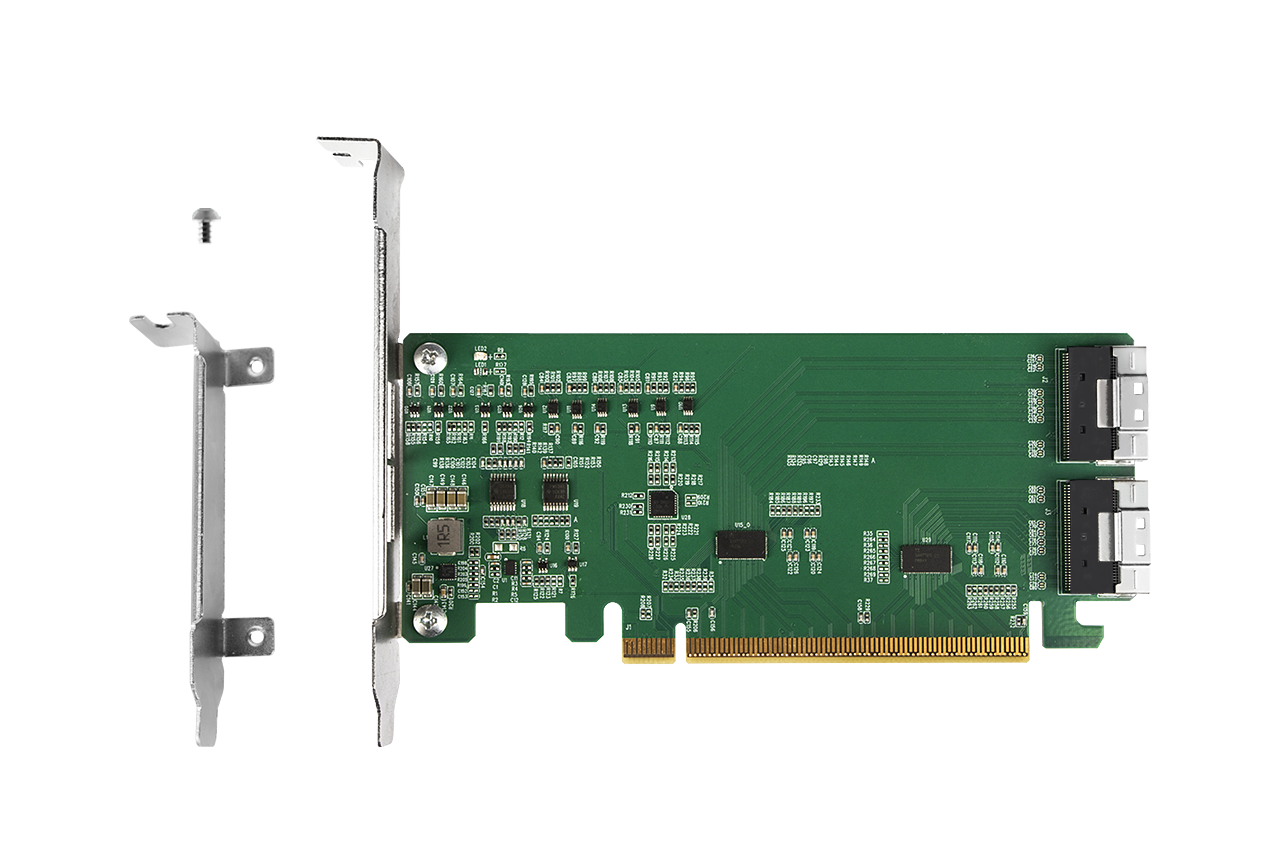

MB308A_Karta rozszerzeń PCIe 4.0 x16 NVMe z 2 × SlimSAS 8i (SFF-8654) i redriverem (wymaga bifurkacji PCIe)

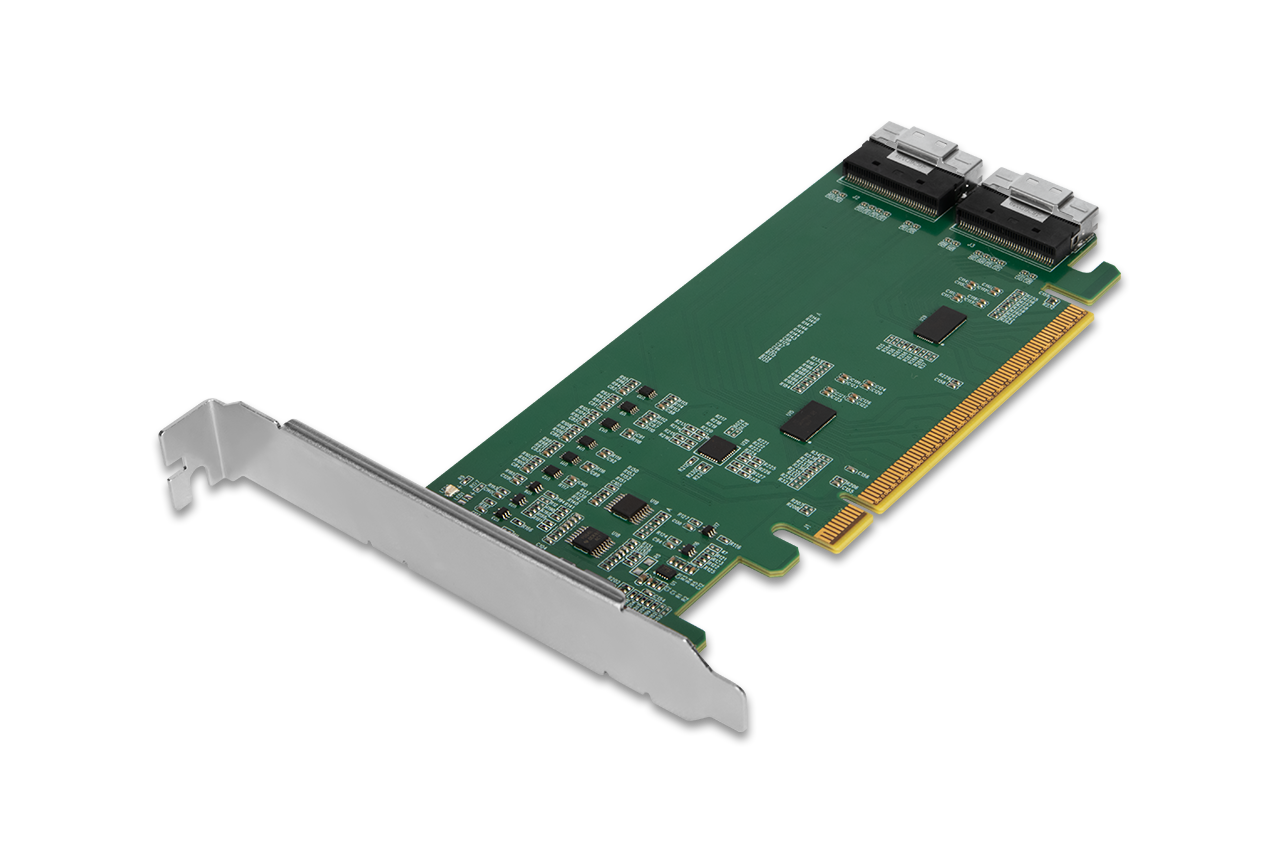

The ICY DOCK EXLink MB308A to wysokowydajna karta adaptera PCIe 4.0 x16 wyposażona w dwa porty SlimSAS 8i (SFF-8654) do bezpośredniego połączenia NVMe. Zaprojektowana z wbudowanym układem redriver i buforem zegara PCIe, MB308A zapewnia integralność sygnału przy dłuższych długościach kabli, gwarantując stabilną prędkość i niezawodność PCIe Gen4. Przetestowana z kieszeniami i obudowami NVMe marki ICY DOCK, MB308A stanowi niezawodną podstawę dla serwerów, stacji roboczych i laboratoriów walidacyjnych, w których stała wydajność pamięci NVMe ma kluczowe znaczenie.

Uwaga: MB308A wymaga, aby płyta główna hosta obsługiwała PCIe bifurcation (x4, x4, x4, x4), aby uzyskać dostęp do maksymalnie czterech dysków NVMe SSD. Ten adapter sam w sobie nie zapewnia funkcji bifurcation.

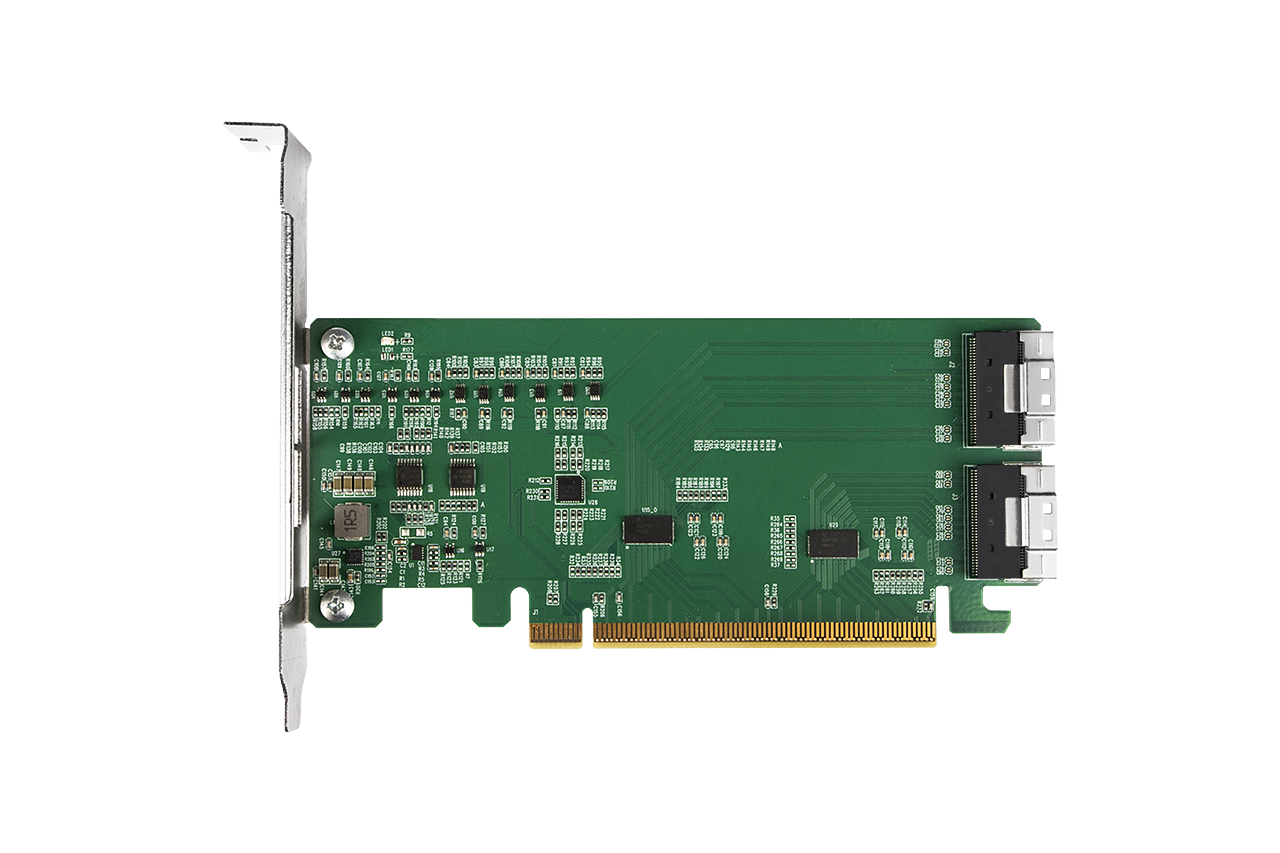

Zoptymalizowana łączność PCIe 4.0 x16 dla pamięci NVMe

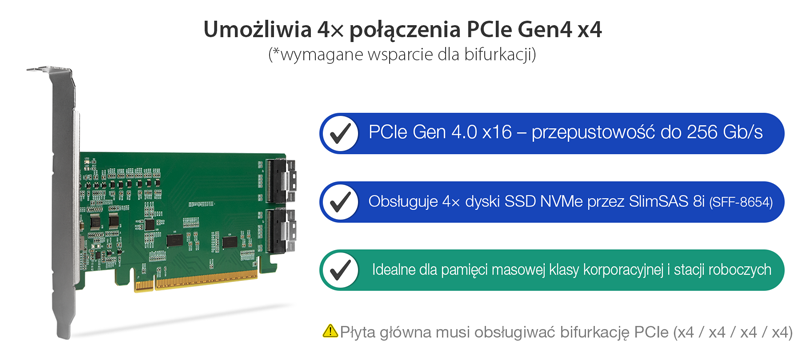

Dzięki interfejsowi PCIe 4.0 x16, zapewniającemu przepustowość do 256 Gb/s, MB308A został zaprojektowany do współpracy z płytami głównymi obsługującymi rozdzielanie linii (lane bifurcation) w trybie x4, x4, x4, x4. Po włączeniu tej funkcji adapter umożliwia podłączenie do czterech dysków NVMe SSD poprzez dwa porty SlimSAS 8i. Jeśli płyta główna nie obsługuje funkcji bifurcation, rozpoznany może być tylko jeden dysk SSD.

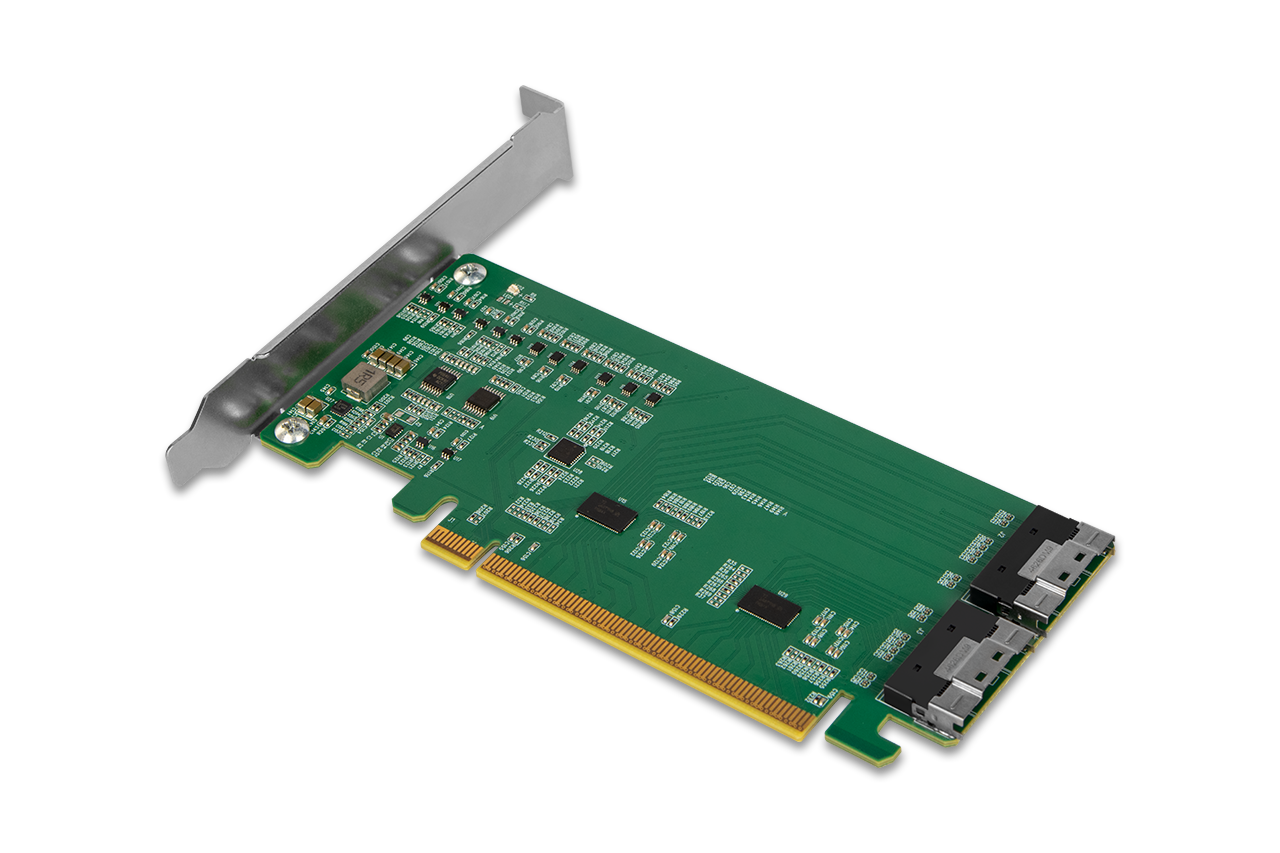

Redriver dla stabilnych sygnałów o wysokiej prędkości

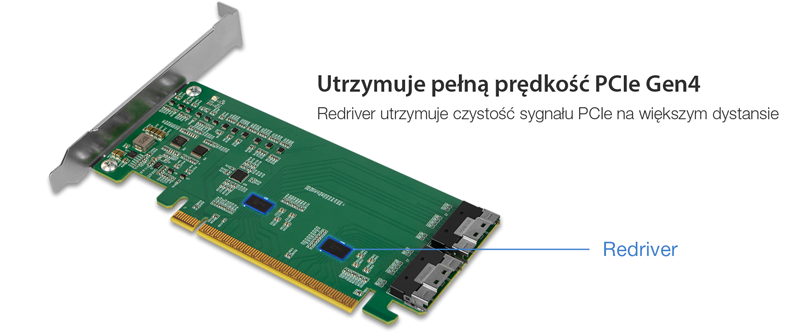

W środowiskach NVMe o wysokiej prędkości sygnały PCIe mogą ulec pogorszeniu na dłuższych ścieżkach PCB lub zewnętrznych kablach. Wbudowany redriver MB308A wyrównuje i wzmacnia sygnały, umożliwiając połączeniom SlimSAS utrzymanie pełnej prędkości PCIe Gen4 nawet przy użyciu kwalifikowanych kabli dalekiego zasięgu. Gwarantuje to niezawodną przepustowość dla wymagających zadań, takich jak szkolenie AI/ML, walidacja danych i symulacje naukowe.
Bufor zegara PCIe i zarządzanie SMBus

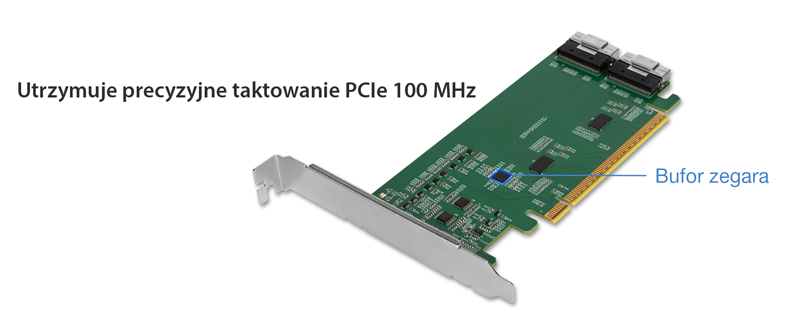

Aby utrzymać dokładność taktowania pomiędzy podłączonymi urządzeniami, MB308A integruje 100 MHz PCIe clock buffer dla pamięci masowej NVMe opartej na SlimSAS. Wbudowane funkcje SMBus switching i reset management zwiększają stabilność oraz zapewniają kontrolę out-of-band, gwarantując niezawodną pracę w zastosowaniach klasy enterprise.

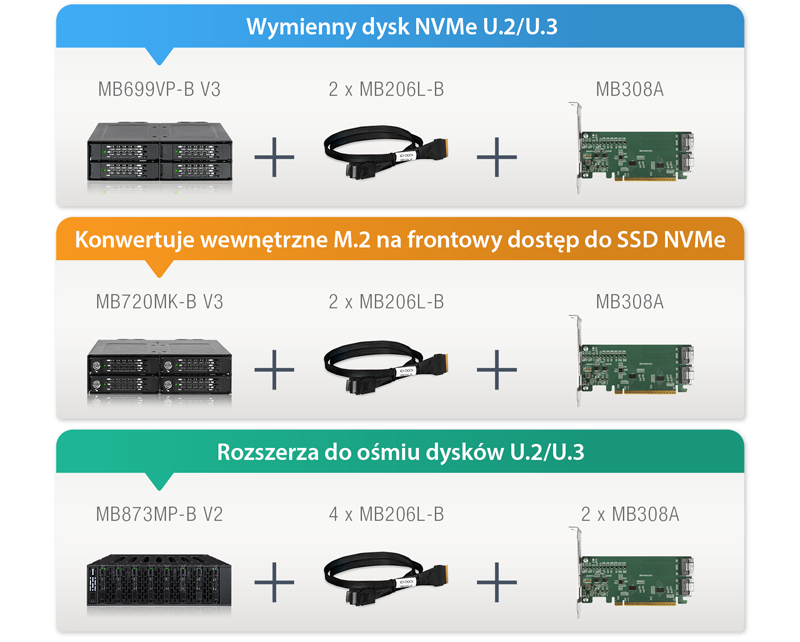

Zweryfikowana kompatybilność NVMe z kieszeniami dyskowymi ICY DOCK

MB308A została przetestowana z kieszeniami i obudowami NVMe marki ICY DOCK, zapewniając niezawodną interoperacyjność dla zastosowań w środowiskach korporacyjnych i stacjach roboczych. Zmniejsza to ryzyko integracji dla integratorów systemów i zapewnia klientom w pełni przetestowane rozwiązanie do szybkiego, wymiennego przechowywania danych NVMe.

Aby uprościć wybór kabli i interfejsów, ICY DOCK udostępnia narzędzie do wyboru NVMe, które umożliwia filtrowanie według typu złącza, karty hosta i obudowy w celu znalezienia odpowiedniej kombinacji:
Przewodnik wyboru pamięci NVMe

Możesz również przejrzeć pełną listę certyfikowanych kabli NVMe tutaj:
Katalog kabli NVMe ICY DOCK

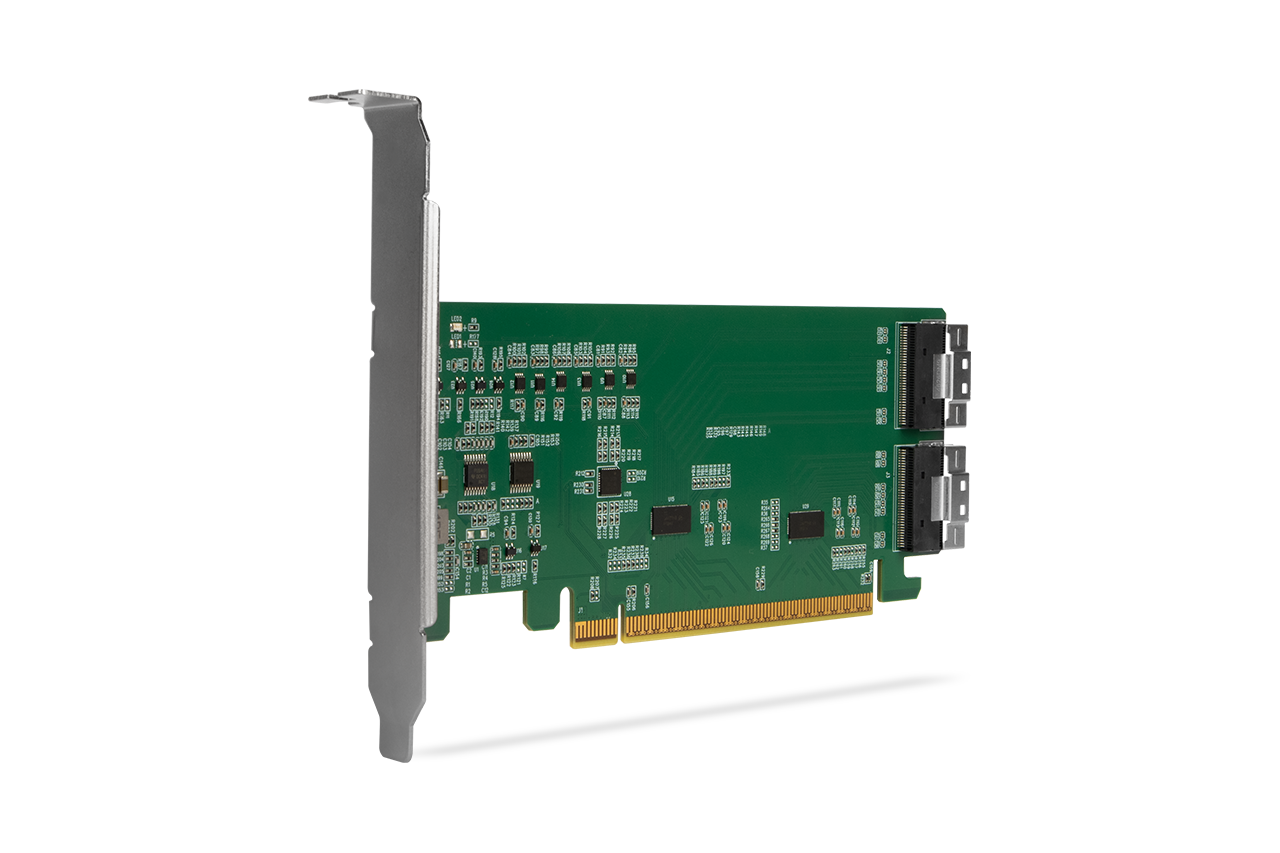

Uniwersalne wsparcie kart adapterów PCIe (Gen2/3/4/5)

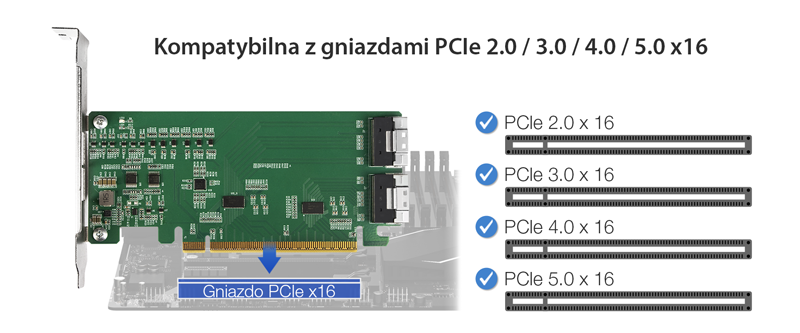

Model EXLink MB308A został zaprojektowany do działania w każdym gnieździe PCIe x16, obsługując platformy PCIe 2.0, 3.0, 4.0 i 5.0 (z prędkością PCIe Gen4). Jego uniwersalna kompatybilność sprawia, że idealnie nadaje się do różnorodnych środowisk systemowych – od serwerów korporacyjnych po laboratoria badawczo-rozwojowe.

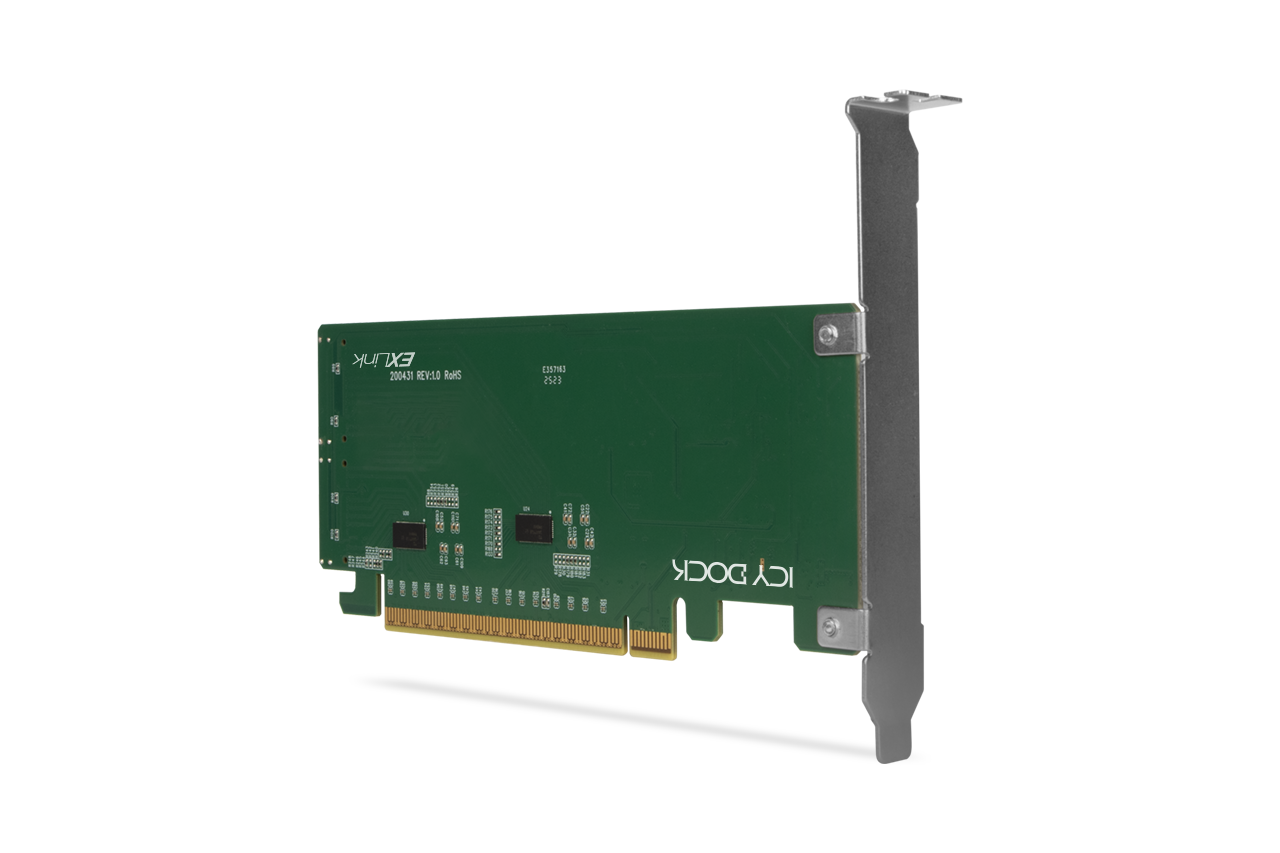

Cechy główne

•	2 x porty SlimSAS 8i (SFF-8654), zgodne ze standardem SFF-9402 Rev 1.1

•	Interfejs PCIe 4.0 x16 obsługujący przepustowość do 256 Gb/s

•	Zintegrowany układ redriver do transmisji sygnału NVMe PCIe Gen4 na długich dystansach z wysoką integralnością

•	Bufor zegara PCIe 100 MHz zapewniający stabilne taktowanie klasy korporacyjnej

•	Wymaga płyty głównej z obsługą PCIe bifurcation (x4, x4, x4, x4) w celu uzyskania dostępu do czterech dysków SSD. (Ta karta adaptera sama w sobie nie realizuje funkcji bifurcation).

•	Potwierdzona kompatybilność z kieszeniami i kablami NVMe marki ICY DOCK

•	Uniwersalna obsługa gniazd PCIe: PCIe 2.0 / 3.0 / 4.0 / 5.0 (działa z prędkością Gen4)

•	Śledź pełnej wysokości, zgodność z CE/UKCA/RoHS/REACH

•	2-letnia ograniczona gwarancja

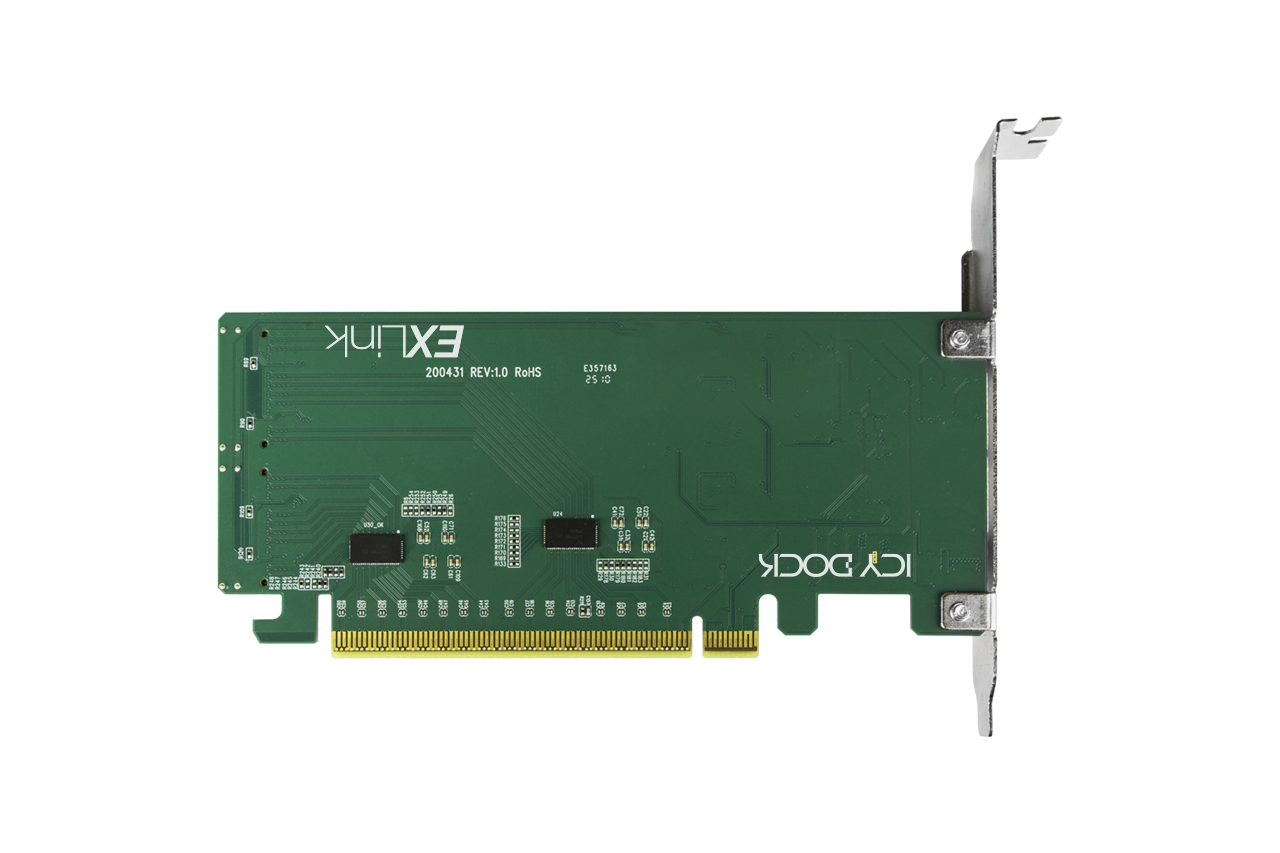

Specyfikacja

Numer modelu :	MB308A
Kompatybilny typ dysku :	NVMe
Obsługiwane gniazda :	Działa z gniazdami x16 PCIe 2.0/3.0/4.0 lub 5.0 na płytach głównych, (płyta główna wymaga gniazda PCIe x16 podzielonego na x4/x4/x4/x4)
Interfejs hosta :	1 x złącze PCIe x16
Interfejs końcowy :	2 x SlimSAS 8i (SFF-8654), przypisanie pinów zgodnie ze specyfikacją SFF-9402 Rev 1.1
Prędkość transferu :	PCIe 4.0 x16 do 256 Gb/s
Obsługiwane systemy operacyjne :	Brak ograniczeń
Zawartość opakowania :	Urządzenie, śruby montażowe, instrukcja obsługi
Wymiary (S x W x G) :	120.8 x 165.1 x 21.5 mm
Waga netto produktu：	66.8 g
Waga brutto opakowania：	162 g
Zgodność：	CE, UKCA, RoHS, REACH
Gwarancja：	2 lata gwarancji

FAQ

P: Jak mogę upewnić się, że moja płyta główna jest kompatybilna z MB308A i może wykryć oraz odczytać cztery zainstalowane w niej dyski SSD NVMe?

O: Twoja płyta główna musi spełniać następujące kryteria, aby rozpoznać i odczytać cztery dyski SSD NVMe:

Płyta główna musi obsługiwać bifurkację PCIe, która dzieli jedno gniazdo PCIe x16 na wiele kanałów. Na przykład podział na cztery linie PCIe x4 (x4/x4/x4/x4) w celu obsługi czterech dysków SSD NVMe.
Połączenie płyty głównej i procesora musi zapewniać wystarczającą liczbę linii PCIe do obsługi wszystkich urządzeń PCIe zainstalowanych na płycie głównej (w tym dysków SSD NVMe w gniazdach M.2).
Gniazdo PCIe, w którym instalujesz MB308A, musi mieć wystarczającą liczbę linii PCIe i być poprawnie skonfigurowane z bifurkacją PCIe.

Ważna wskazówka: Dostępność linii PCIe zależy od specyfikacji płyty głównej i procesora, a także od liczby zainstalowanych dysków SSD PCIe i innych urządzeń. Dlatego nie możemy zagwarantować kompatybilności z MB308A wyłącznie na podstawie listy kompatybilności. Zdecydowanie zalecamy skontaktowanie się z dostawcą płyty głównej w celu potwierdzenia, ile linii PCIe jest dostępnych w systemie i czy pozostałe wolne gniazda PCIe mogą w pełni obsłużyć MB308A z czterema dyskami SSD NVMe.

Jeśli nie możesz uzyskać tych informacji od dostawcy płyty głównej, możesz samodzielnie sprawdzić kompatybilność, wykonując poniższe kroki (dotyczy tylko płyt głównych Asus, ASRock i AORUS).

Krok 1: Otwórz listę kompatybilnych płyt głównych i znajdź model swojej płyty głównej.

Krok 2: Po znalezieniu modelu swojej płyty głównej sprawdź, które gniazdo PCIe może obsłużyć MB308A w oparciu o używany procesor. Potrzebujesz gniazda PCIe obsługującego 4(x4+x4+x4+x4), aby wykryć cztery dyski SSD NVMe. Jeśli gniazdo PCIEX16_1 jest już zajęte przez inne urządzenie PCIe, takie jak karta graficzna lub karta RAID, wówczas PCIEX16_2 i PCIEX16_3 będą mogły wykorzystywać jedynie pozostałe linie PCIe. Odwołaj się do rozkładu linii PCIe dla różnych konfiguracji, aby zidentyfikować odpowiednie gniazdo PCIe na podstawie modelu płyty głównej, typu procesora i aktualnego użycia gniazd PCIe i znajdź gniazdo, w które można zainstalować MB308A. Poniższy przykład używa ASUS AMD CROSSHAIR VII HERO, aby lepiej zilustrować sposób korzystania z tej listy kompatybilności.

Przykład:
Dla ASUS AMD CROSSHAIR VII HERO, jeśli używasz procesorów AMD Ryzen z serii 1000/2000/3000/5000, gniazdo PCIEX16_1 na płycie głównej może obsługiwać MB308A i działa z czterema dyskami SSD NVMe. Jednak jeśli używasz procesorów AMD Ryzen™ z serii 5000 G/4000 G, gniazdo PCIEX16_1 może obsłużyć tylko trzy dyski SSD NVMe w MB308A. Dla procesorów AMD Ryzen z serii 2000 G/3000 G/7. generacji A-Series/Athlon X4, gniazdo PCIEX16_1 obsłuży jedynie dwa dyski SSD NVMe w MB308A.

Ważne uwagi:

Metoda sprawdzania kompatybilności dla płyt głównych Intel przebiega w taki sam sposób jak powyższy przykład dla AMD.
Gniazda PCIe współdzielą linie PCIe, a tryb bifurkacji PCIe różni się w zależności od pozycji gniazda. Nie wszystkie wolne gniazda PCIe mają wystarczającą liczbę linii dla MB308A. Jeśli masz już zainstalowane urządzenia takie jak GPU, RAID czy karty HBA, sprawdź, czy pozostałe gniazda PCIe mogą obsłużyć MB308A.
Jeśli bateria CMOS (bateria guzikowa) płyty głównej ma niski poziom naładowania, BIOS może powrócić do ustawień domyślnych po utracie zasilania lub ponownym uruchomieniu systemu. Jeśli gniazdo PCIe używane przez MB308A było wcześniej ręcznie skonfigurowane do bifurkacji, ustawienie to może zostać utracone, a gniazdo powróci do trybu pojedynczego (x16). W rezultacie system może wykrywać tylko jeden dysk SSD. Aby wszystkie dyski SSD w MB308A były stale rozpoznawane, zalecamy regularne sprawdzanie i wymianę baterii CMOS w celu utrzymania wymaganej konfiguracji bifurkacji.

Aby zgłosić kompatybilną lub niekompatybilną płytę główną lub sprawdzić kompatybilność modelu, którego nie ma na liście, kliknij tutaj
