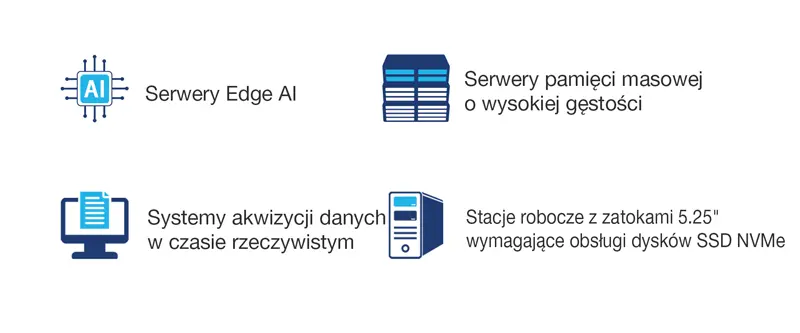

Dzięki temu MB324V4P-B doskonale nadaje się do zastosowań takich jak:

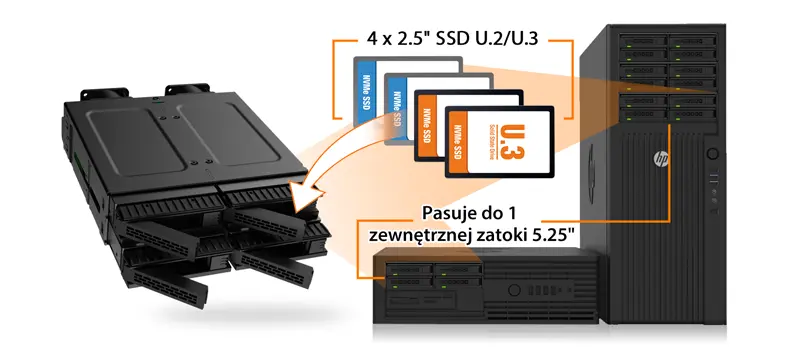

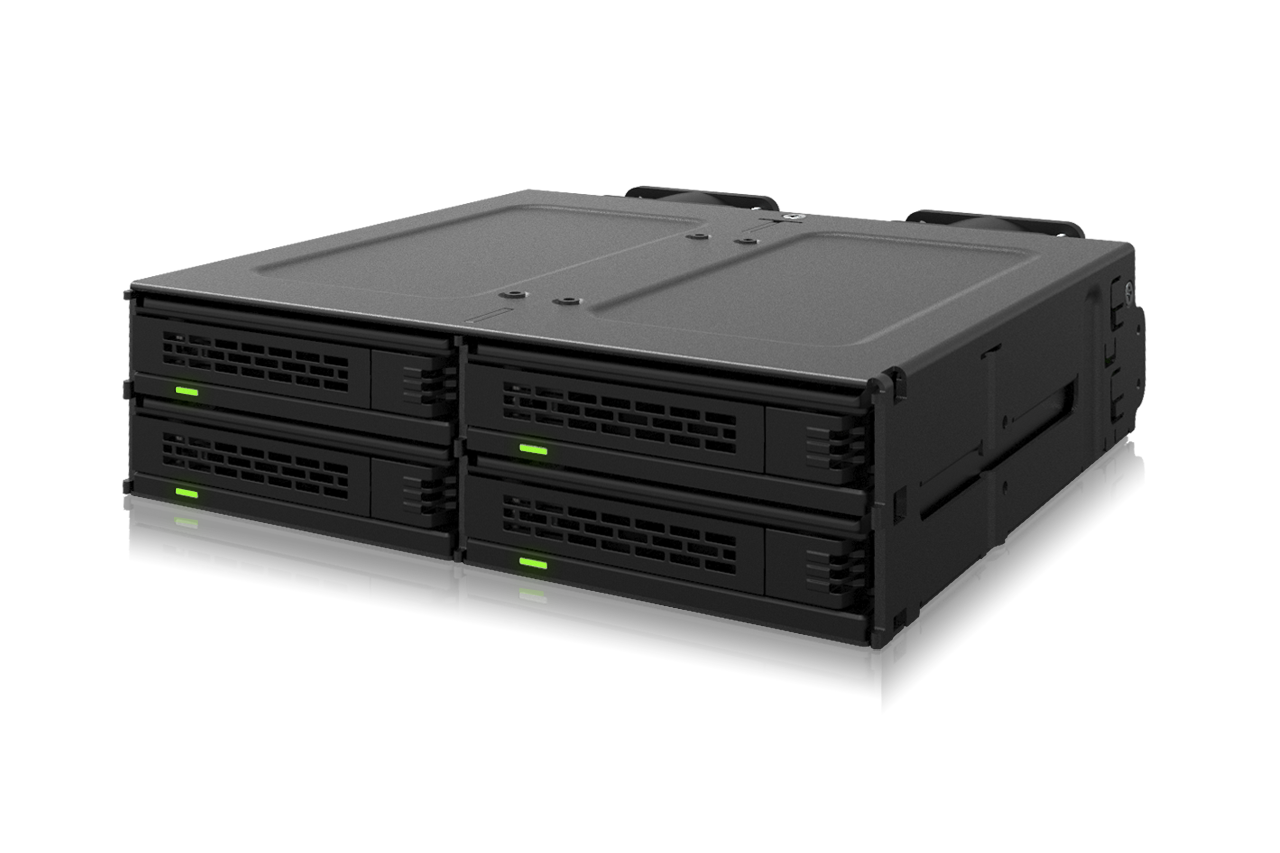

| • | Obsługuje 4 x U.2/U.3 PCIe 4.0 NVMe SSD (do 15 mm wysokości) w jednej zatoce na napęd 5.25” |
| • | Idealny do budowy szybkich macierzy NVMe RAID lub rozbudowy pamięci flash w systemach o ograniczonej przestrzeni |

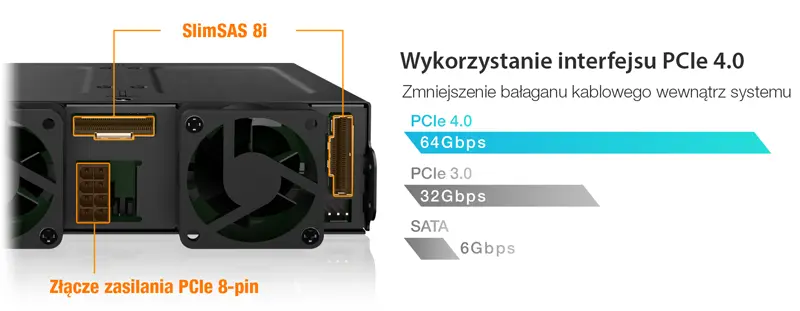

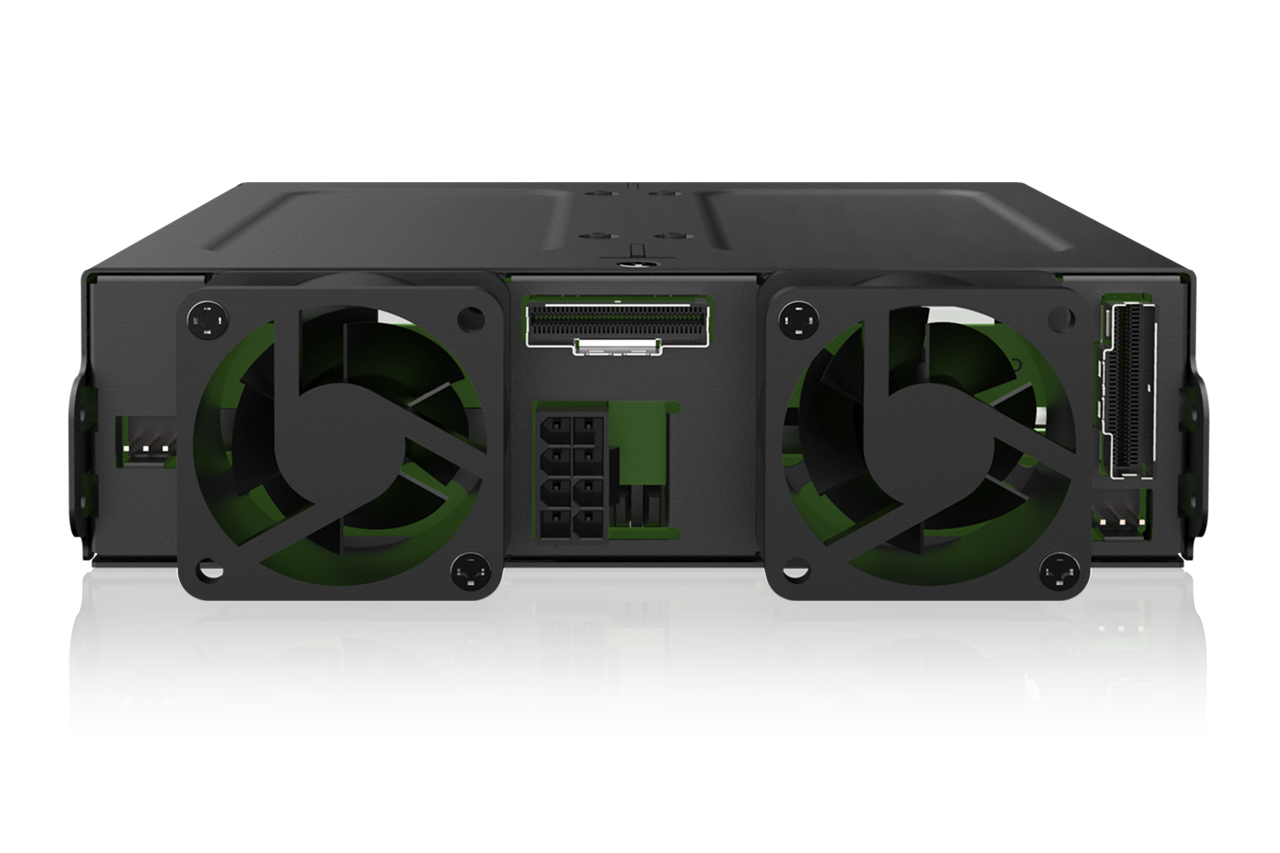

| • | Kompatybilny z kartami HBA/RAID w trybie trójfunkcyjnym poprzez 2 złącza SlimSAS 8i (SFF-8654) |
| • | Wejście zasilania PCIe 8-pin zapewnia stabilne dostarczanie prądu o wysokim natężeniu oraz lepsze zarządzanie kablami |

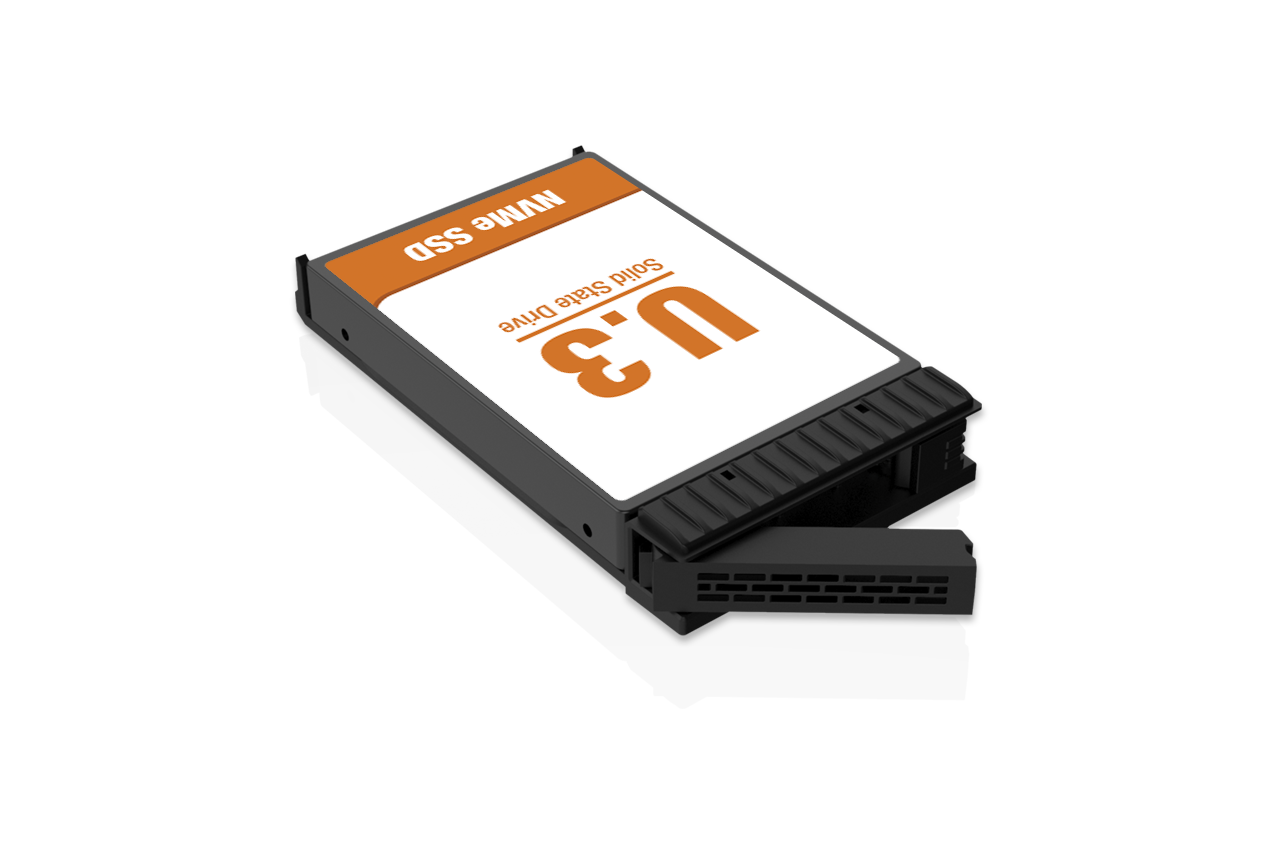

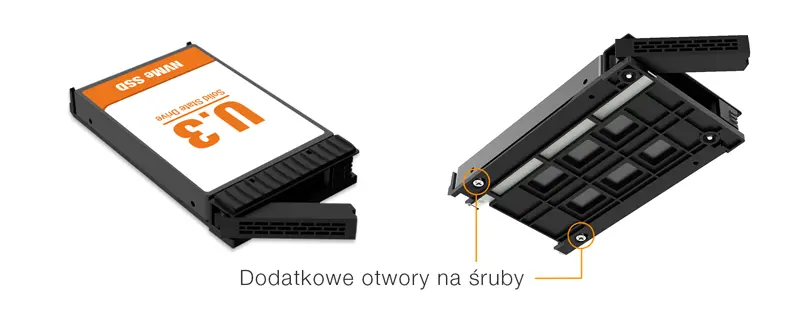

| • | System ExpressTray umożliwia beznarzędziowy montaż SSD z opcjonalnym mocowaniem na śruby |

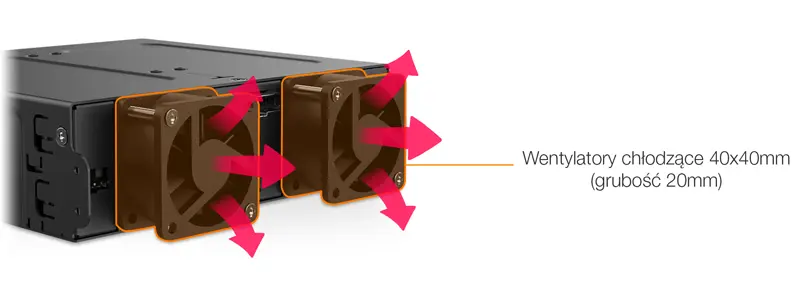

| • | Dwa wentylatory 40x40x20mm zapewniają wydajne aktywne chłodzenie |

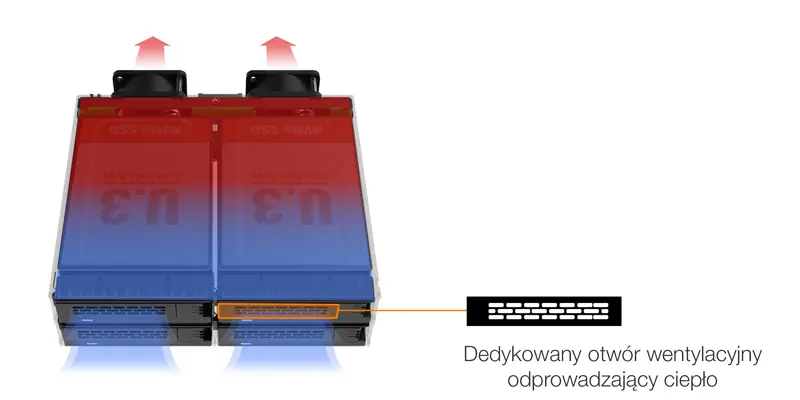

| • | Tacka i obudowa zawierają otwory przepływu powietrza wspomagające pasywne chłodzenie |
| • | Wskaźniki LED pokazują zasilanie (zielone światło stałe) i dostęp (zielone miganie) |

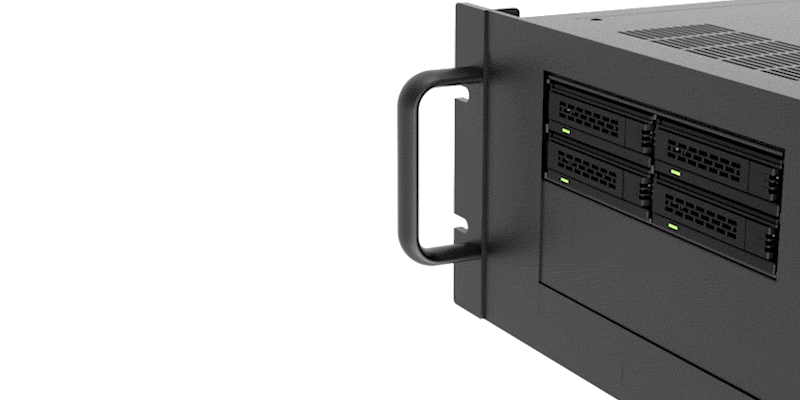

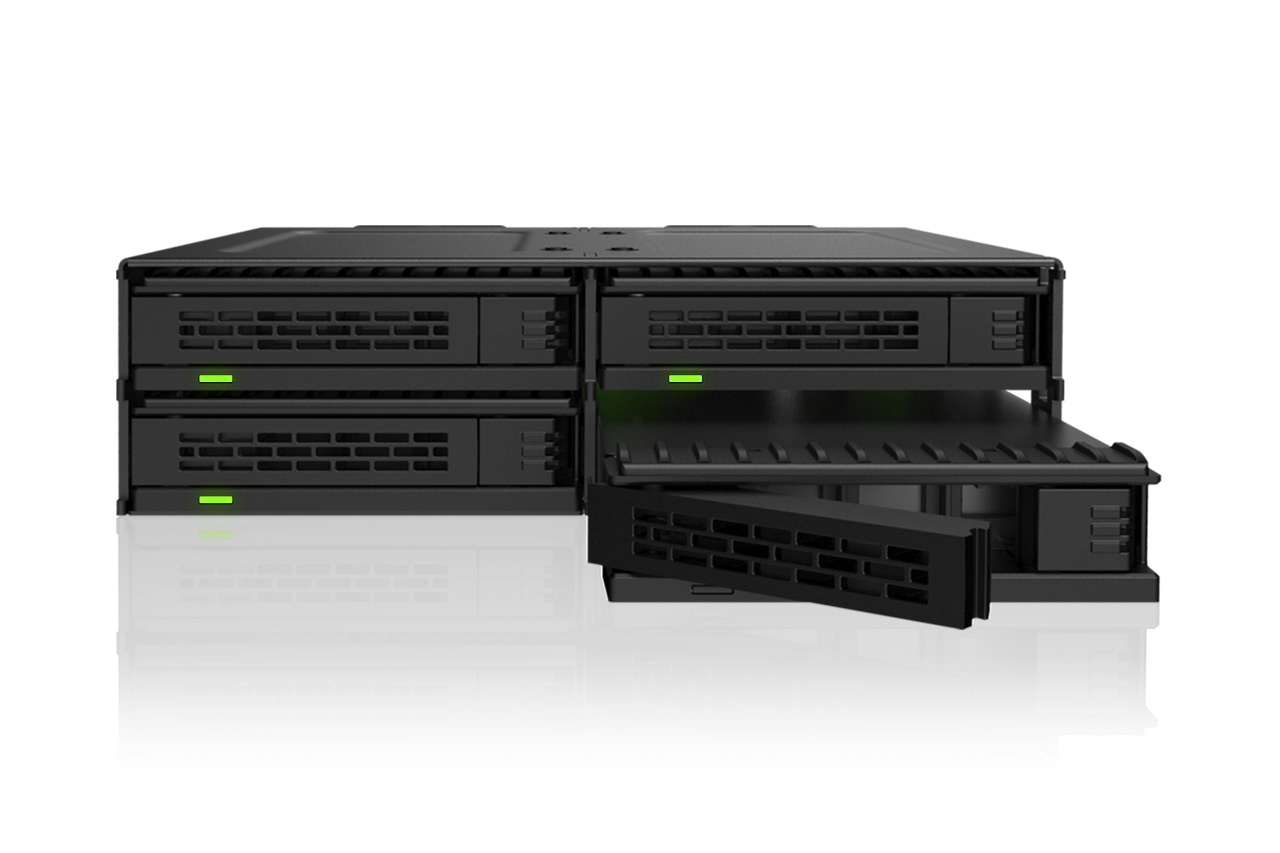

| • | Wymienialna tacka typu hot-swap umożliwia szybką wymianę dysków przy minimalnym wysiłku |
| • | Wykonany z solidnego metalu i wzmocnionego plastiku dla zwiększonej trwałości |
| • | Zaprojektowany dla stacji roboczych, serwerów i platform magazynowania edge |
| • | Wsparte wiodącą w branży 3-letnią ograniczoną gwarancją na wszystkie wady |
| Numer modelu： | MB324V4P-B |
| Kolor： | Czarny |
| Obsługiwany rozmiar dysku： | 4 x 2.5" U.2/U.3 NVMe SSD |
| Kompatybilny typ dysku： | NVMe |
| Liczba dysków： | 4 |
| Maksymalna wysokość dysku： | 15mm |
| Zatoka na dysk： | 1 x zewnętrzna zatoka 5.25" |
| Interfejs hosta： | 2 x SlimSAS 8i (SFF-8654) zgodne z pin-out SFF-9402 Rev 1.1 (kompatybilne z kartami Tri-Mode HBA/RAID) |
| Wejście zasilania： | 1 x złącze zasilania PCIe 8 Pin |
| Prędkość transferu： | Do 64Gbps na SSD (w zależności od prędkości SSD) |
| Obsługiwana pojemność SSD： | Bez ograniczeń |
| Chłodzenie dysków： | 2 x wentylator 40 x 40 x 20mm |
| Struktura / Materiał： | Metal z elementami z plastiku |
| Hot Plug： | Tak |
| Wymiary produktu (D x S x W)： | 146 x 150.2 x 41.3mm |
| Waga netto produktu： | 642.5g |
| Waga brutto opakowania： | 735.5g |
| Wskaźnik LED aktywności dysku： | Zasilanie dysku: zielone stałe; Dostęp do dysku: zielone miganie |

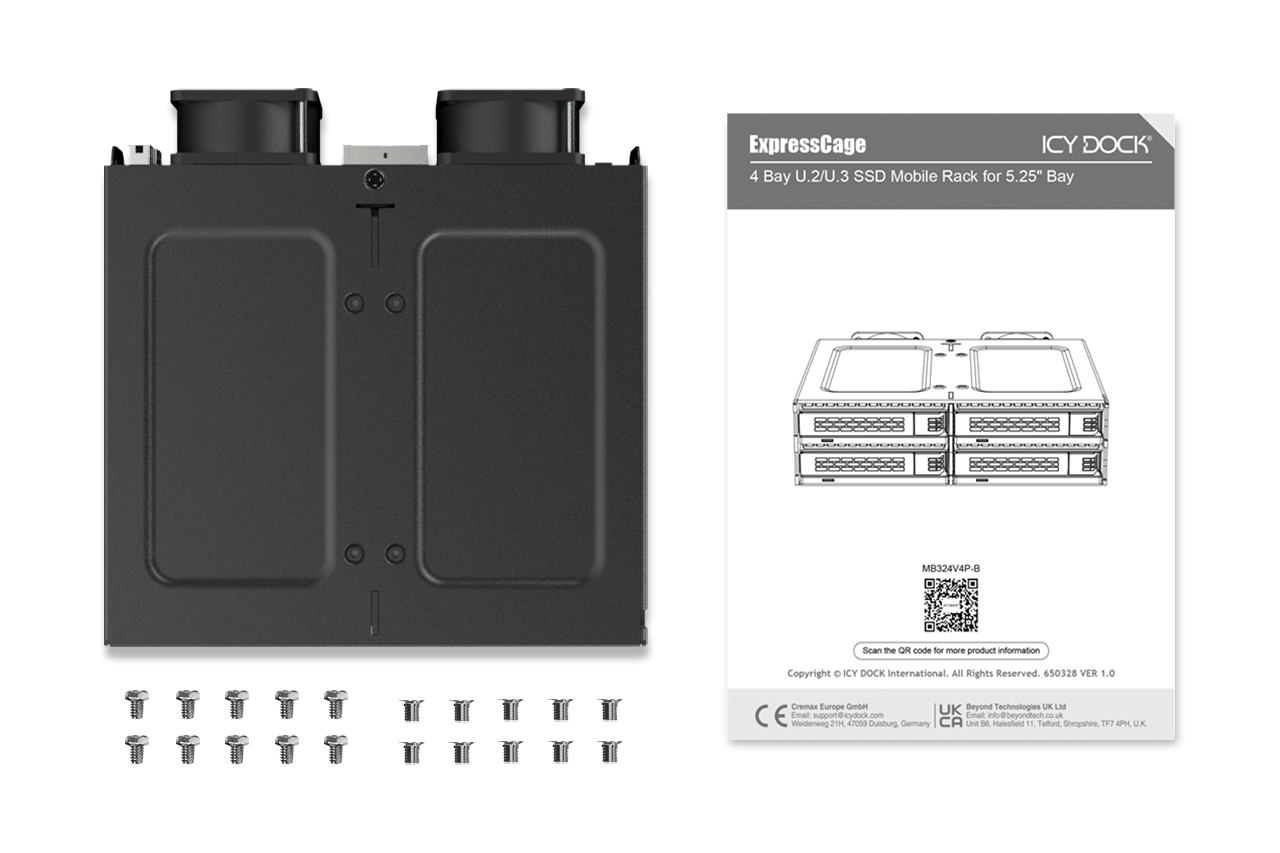

| Zawartość opakowania： | Urządzenie, instrukcja obsługi, śruby |
| Liczba cykli podłączenia złącza： | 10 000 |
| Wilgotność： | 5%~65% RH |
| Temperatura pracy： | 0°C do 60°C (32°F do 140°F) |
| Temperatura przechowywania： | -35°C do 70°C (-31°F do 158°F) |
| Zgodność： | CE, UKCA, RoHS, REACH |
| Gwarancja： | 3 lata |
Kompatybilna tacka na dysk (Caddy):
Powiązane produkty:
Seria powiązanych produktów:
Szybki link:
P: Czy możecie polecić kartę rozszerzeń kompatybilną z MB324V4P-B?
O: Aby zapewnić kompatybilność z MB324V4P-B, upewnij się, że BIOS/UEFI Twojej karty rozszerzeń lub płyty głównej obsługuje PCIe Bifurcation podczas korzystania z gniazda PCIe 16x lub 8x. Dodatkowo należy ustawić rozdzielacz PCIe w BIOS/UEFI w konfiguracji x4, x4, x4, x4 dla gniazda PCIe 16x lub x4, x4 dla gniazda PCIe 8x.
Kliknij ikonę poniżej, aby sprawdzić kompatybilność płyt głównych lub kart rozszerzeń obsługujących tryb PCIe Bifurcation. Dla najlepszej kompatybilności zdecydowanie zalecamy stosowanie kabli rekomendowanych lub produkowanych przez producenta płyty głównej lub karty rozszerzeń.
Obecnie jesteśmy w trakcie certyfikacji naszej obudowy NVMe u czołowych producentów kart rozszerzeń i płyt głównych. Będziemy na bieżąco aktualizować listę, aby uwzględnić kompatybilne akcesoria.
Aby zgłosić kompatybilną kartę rozszerzeń, kabel lub płytę główną albo sprawdzić kompatybilność kart rozszerzeń lub płyt głównych, które nie zostały uwzględnione, kliknij tutaj.
P: Zakończyłem instalację dysku twardego i urządzenia zgodnie z instrukcją w podręczniku produktu, ale system nadal nie wykrywa dysku. Jak mogę rozwiązać ten problem?
O: Najpierw potwierdź kompatybilność swojego sprzętu i upewnij się, że dysk, obudowa dysku, kabel i interfejsy hosta są ze sobą kompatybilne. Spróbuj podłączyć dysk bezpośrednio do hosta, aby sprawdzić, czy system go wykrywa. Jeśli nadal nie zostanie wykryty, można wykluczyć problem z obudową dysku. Możesz również spróbować podłączyć obudowę dysku z innymi dyskami, kablami lub systemami, aby sprawdzić, czy problem się rozwiąże. Jeśli system nadal go nie wykrywa, oto możliwe przyczyny problemu:
| • | Niewystarczająca liczba linii PCIe w systemie: Niezależnie od tego, czy podłączasz obudowę dysku do płyty głównej, czy do karty rozszerzeń, ważne jest, aby pamiętać, że liczba dostępnych linii PCIe jest ograniczona. Należy uwzględnić liczbę linii zapewnianych przez procesor i chipset oraz sposób ich przydzielania. Brak odpowiedniego przydziału może skutkować wolniejszym transferem danych, niestabilnymi połączeniami, a nawet brakiem wykrycia dysku. |
| • | Niekompatybilne protokoły interfejsu: Należy upewnić się, czy interfejs Mini-SAS HD, OCuLink lub SlimSAS na płycie głównej lub karcie rozszerzeń obsługuje NVMe. |
| • | Niekompatybilny standard pinoutu interfejsu: Przed podłączeniem obudowy dysku do portu Mini-SAS HD, OCuLink lub SlimSAS na płycie głównej lub karcie rozszerzeń należy sprawdzić, czy port wykorzystuje ten sam standard pinoutu co port w naszej obudowie. Aby sprawdzić standard pinoutu naszej obudowy, zapoznaj się z tabelą specyfikacji na stronie produktu, gdzie podano, czy standardem jest Legacy czy SFF-9402 1.1. |
| • | Nadmierna długość kabla połączeniowego: Aby zapewnić optymalną wydajność, zaleca się użycie kabla połączeniowego o długości nieprzekraczającej 50 cm. Dłuższe kable mogą powodować znaczne straty sygnału, co skutkuje wolniejszym transferem danych, niestabilnymi połączeniami lub brakiem wykrycia dysku. Ponadto zalecamy używanie tego samego typu złącza interfejsu dla urządzenia i hosta, aby uniknąć potencjalnych problemów z kompatybilnością. |
P: Używam kart Intel/Broadcom Tri-Mode HBA i RAID z MB324V4P-B, ale dyski nie pojawiają się w systemie?
O: Problem wynika z faktu, że producenci kart RAID stosują inny pinout dla kart Tri-Mode niż standardowo używany dla połączeń U.2. Podczas korzystania z tych kart z dyskami U.2 NVMe i kablami, dla zapewnienia kompatybilności należy użyć kabla U.2 enabler, który przywraca pinout do standardu U.2. Aby uzyskać więcej informacji, proszę kliknij tutaj.
P: Mój dysk NVMe nie został wykryty po ponownym włożeniu go do urządzenia przy włączonym zasilaniu?
O: W systemach obsługujących funkcję hot-plug, po każdym cyklu wyjęcia i ponownego włożenia dysku przy włączonym zasilaniu systemu, konieczne jest ręczne odświeżenie w systemie operacyjnym, aby dysk został rozpoznany.
Jeśli mimo ręcznego odświeżenia dysk nie zostanie wykryty, Twój system może nie obsługiwać funkcji hot-plug. Zalecamy skontaktować się z producentem płyty głównej lub karty rozszerzeń, aby sprawdzić, czy funkcja hot-plug NVMe jest obsługiwana.
Windows 11 / Windows 10 / Windows 8 – W polu wyszukiwania na pasku zadań wpisz "Menedżer urządzeń", następnie wybierz z menu, kliknij prawym przyciskiem myszy na napęd dyskowy i wybierz „Skanuj w poszukiwaniu zmian sprzętu”.
Windows 7 – Kliknij prawym przyciskiem myszy ikonę "Komputer" na pulpicie i wybierz „Właściwości”, kliknij „Menedżer urządzeń”, kliknij prawym przyciskiem myszy na napęd dyskowy i wybierz „Skanuj w poszukiwaniu zmian sprzętu”.
P: Śruby montażowe do urządzenia wydają się zbyt krótkie, aby przymocować je do mojego systemu. Co powinienem zrobić?
O: W obudowach komputerowych z grubszą blachą metalową dołączone śruby montażowe (M3*2.5L) mogą nie wystarczyć do bezpiecznego zamocowania urządzenia. Prosimy użyć dłuższych śrub (M3*4L) lub skontaktować się z nami pod adresem tech@icydock.com w celu uzyskania śrub zamiennych.
P: Czy mogę wymienić wentylator chłodzący zamontowany w urządzeniu? Czy taka wymiana unieważni gwarancję?
O: Wentylator chłodzący, którego używamy, został dokładnie przetestowany z obudową dysku, aby zapewnić jego prawidłowe działanie oraz obsługę kontroli prędkości obrotowej (dla wybranych modeli). Dlatego zalecamy pozostanie przy oryginalnym wentylatorze dla uzyskania najlepszej wydajności. Rozumiemy jednak, że nie zawsze będzie to możliwe, dlatego zdecydowaliśmy się honorować gwarancję nawet w przypadku użycia wentylatora firm trzecich. Należy jednak pamiętać, że jeśli wentylator firm trzecich spowoduje uszkodzenie elektryczne urządzenia, gwarancja może zostać unieważniona.
P: Jakie parametry powinienem sprawdzić przed zakupem wentylatora chłodzącego od innego producenta?
O: Poniżej znajdują się wymagane specyfikacje wentylatora oraz kompatybilne modele dla MB324V4P-B
| Wymiary wentylatora (Dł x Szer x Wys) | 40 x 40 x 10mm | 40 x 40 x 20mm |
| Typ złącza | 3-pinowe złącze Wafer | |
| Napięcie znamionowe (VDC) | 12V DC | |
| Prąd znamionowy (A) | < 0.12A (127mA) | |
| Specyfikacja śrub | Płaski łeb krzyżakowy – M3 x 15mm – Stal (Nie dołączono) |
Płaski łeb krzyżakowy – M3 x 25mm – Stal (Dołączony z oryginalnym wentylatorem) |
Kompatybilne modele wentylatorów
(nieprzetestowane, używasz na własne ryzyko)
