MB409A5_Adapter MCIO 8i (SFF-TA-1016) do PCIe 5.0 x8 z redriverem

Wprowadź łączność PCIe Gen5 NVMe do pamięci masowej opartej na MCIO

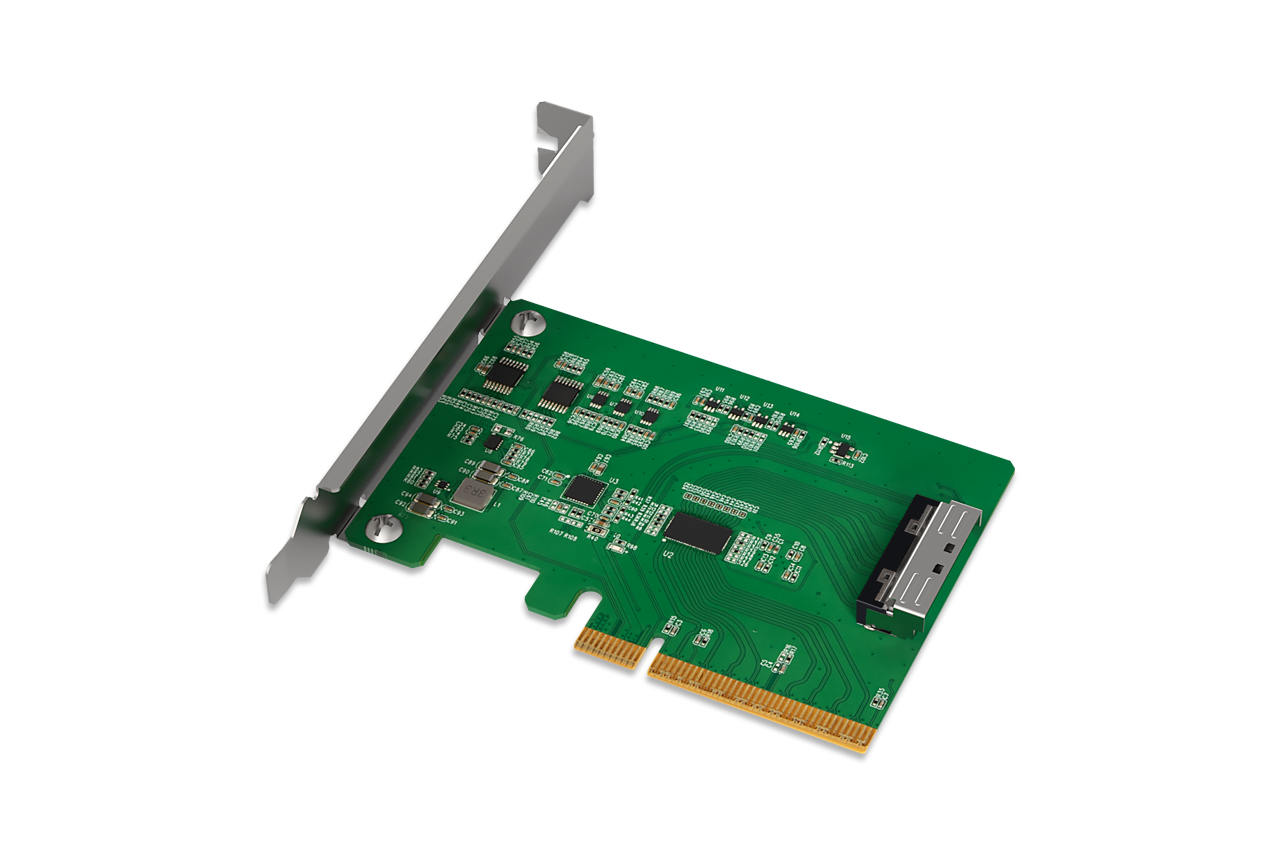

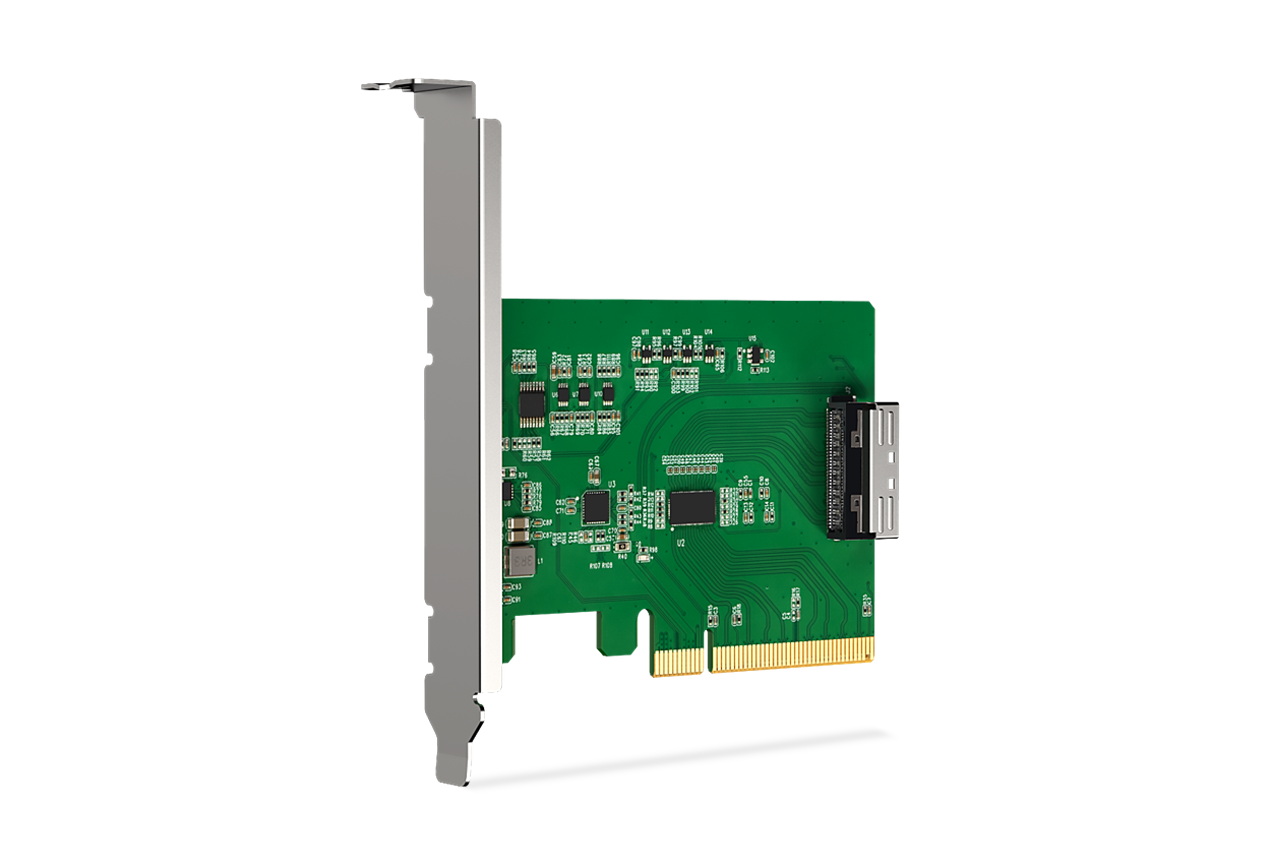

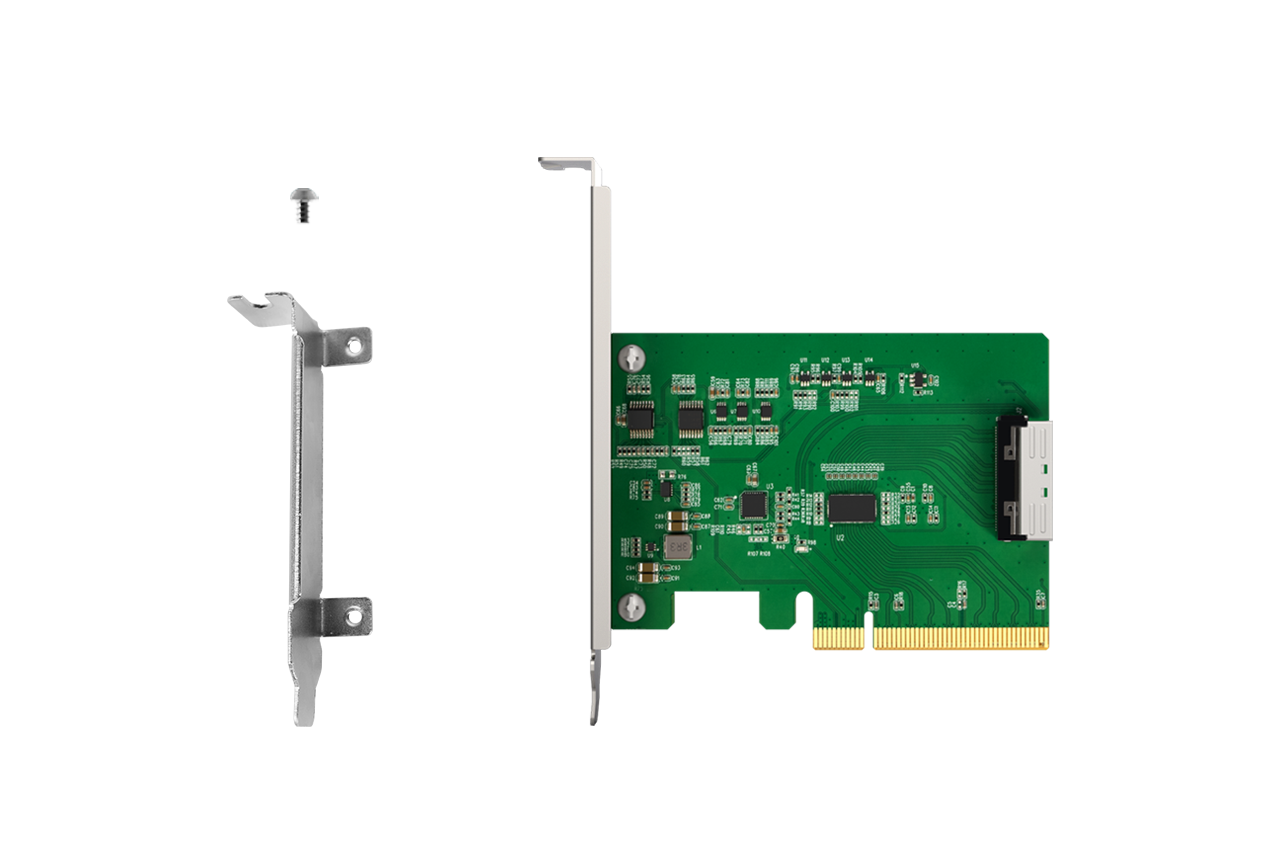

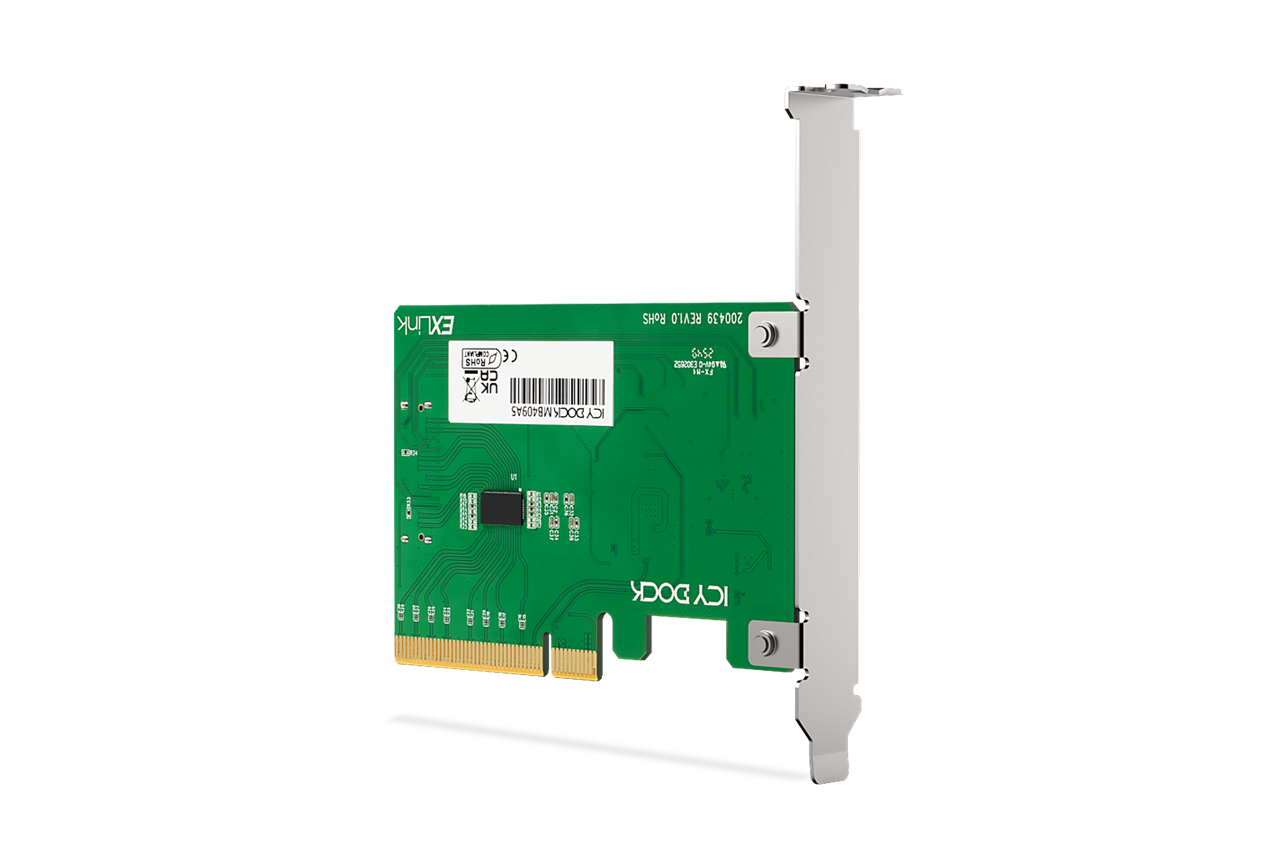

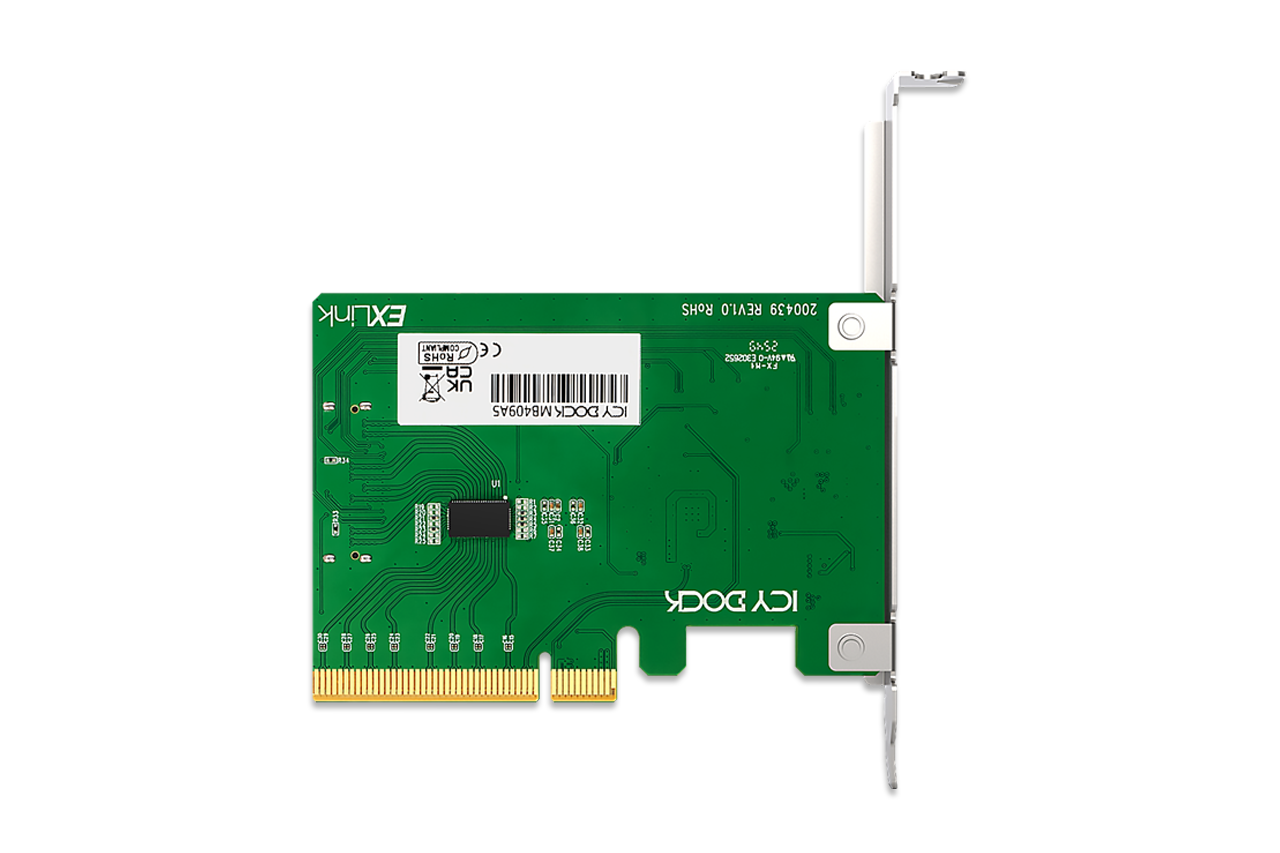

Karta adaptera EXLink MB409A5 została zaprojektowana w celu połączenia gniazd PCIe Gen5 x8 obsługujących Bifurcation linii z nowej generacji łącznością MCIO 8i (SFF-TA-1016), zapewniając całkowitą przepustowość do 256Gb/s dla szybkiej transmisji sygnału NVMe w zaawansowanych zastosowaniach pamięci masowej.

Dzięki integracji redrivera PCIe oraz zoptymalizowanemu kondycjonowaniu sygnału, MB409A5 umożliwia projektantom systemów i integratorom wdrażanie rozwiązań NVMe opartych na MCIO z większą elastycznością, nawet na platformach wymagających dłuższych ścieżek sygnałowych lub połączeń kablowych.
Zaprojektowany z myślą o elastycznej architekturze PCIe Gen5

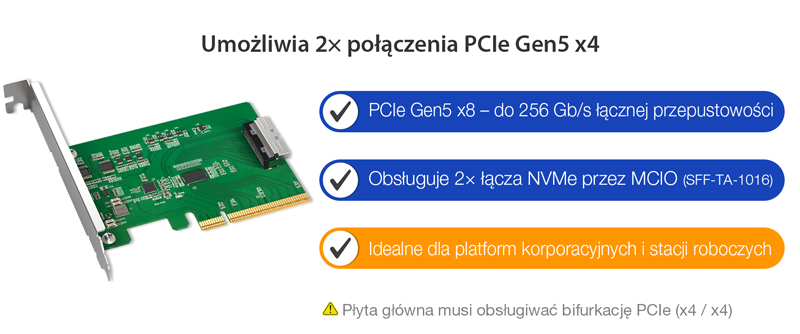

Dzięki interfejsowi PCIe 5.0 x8 model MB409A5 został zaprojektowany do współpracy z płytami głównymi obsługującymi Bifurcation linii (x4 / x4). Po włączeniu tej funkcji interfejs PCIe x8 może zostać podzielony na dwa niezależne połączenia NVMe x4 za pośrednictwem łączności MCIO, obsługując do dwóch dysków SSD NVMe przy użyciu kompatybilnego okablowania.

Jeśli płyta główna nie zapewnia obsługi Bifurcation PCIe, może zostać wykryty tylko jeden dysk SSD NVMe.
Prosty sposób na rozbudowę szybkiej pamięci masowej NVMe

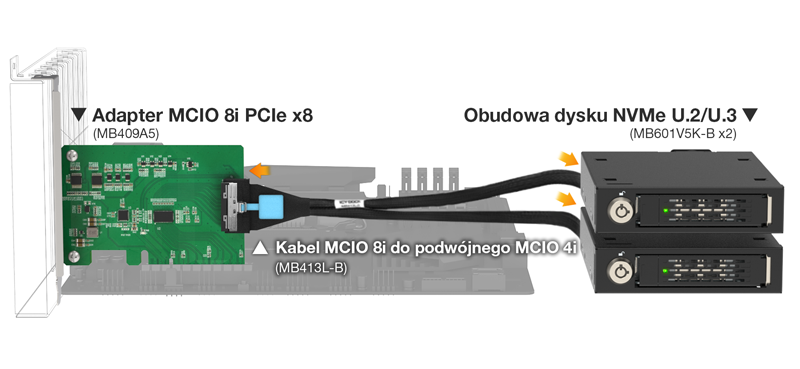

EXLink MB409A5 oferuje przejrzyste i skalowalne rozwiązanie do rozbudowy pamięci masowej PCIe Gen5 NVMe z wykorzystaniem łączności opartej na MCIO. *W połączeniu z ICY DOCK ToughArmor MB601V5K-B oraz kablem MB413L-B MCIO 8i na podwójny MCIO 4i, integratorzy systemów mogą łatwo skonfigurować dwie przednie zatoki U.2 / U.3 PCIe Gen5 NVMe z dostępem od przodu z jednego gniazda PCIe x8.

Taka konfiguracja upraszcza wdrażanie NVMe o wysokiej gęstości bez konieczności stosowania specjalistycznych backplane’ów, co czyni ją idealnym rozwiązaniem dla serwerów i stacji roboczych wymagających wymiennej pamięci masowej NVMe przy zachowaniu integralności sygnału oraz wydajności PCIe Gen5.*

*Płyta główna musi obsługiwać Bifurcation PCIe (x4 / x4)
Utrzymuj stabilne sygnały o wysokiej prędkości dzięki zintegrowanemu redriverowi

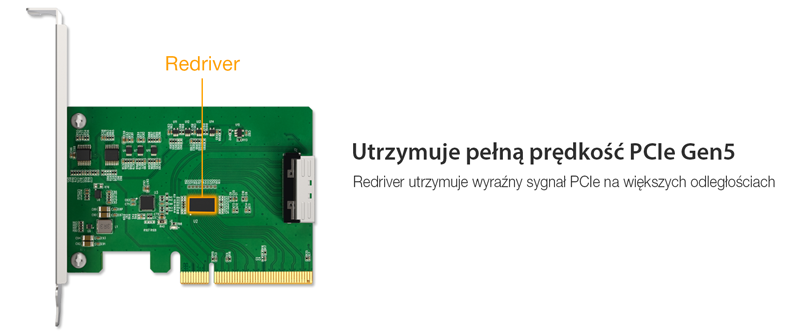

Wraz ze wzrostem prędkości transmisji danych PCIe Gen5 integralność sygnału staje się coraz bardziej kluczowa — szczególnie przy stosowaniu dłuższych ścieżek PCB lub kabli zewnętrznych. MB409A5 integruje redriver PCIe Gen5 w celu wyrównywania i przywracania sygnałów, pomagając utrzymać stabilną transmisję 32 GT/s na czterech liniach PCIe.

Takie rozwiązanie umożliwia połączeniom NVMe opartym na MCIO zachowanie pełnej wydajności PCIe Gen5 nawet w złożonych układach systemowych, w których bezpośrednie połączenia nie są możliwe.
Bufor zegara PCIe i zarządzanie sygnałami sideband

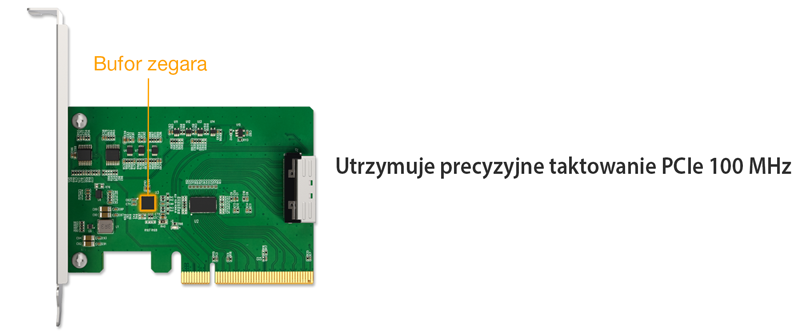

Aby utrzymać precyzyjne taktowanie pomiędzy podłączonymi urządzeniami, MB409A5 wyposażono we wbudowany bufor zegara PCIe 100MHz, zapewniający stabilną synchronizację na wydłużonych ścieżkach sygnałowych.

Dodatkowo buforowane sygnały PERST#, WAKE# oraz CLKREQ# zwiększają stabilność i responsywność systemu, co sprawia, że adapter doskonale nadaje się do platform klasy enterprise oraz środowisk pracy ciągłej.
Elastyczna kompatybilność platform

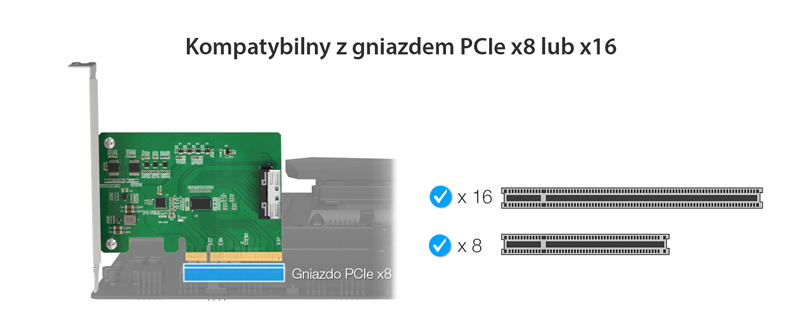

MB409A5 jest kompatybilny z szeroką gamą środowisk hosta PCIe. Obsługuje gniazda PCIe od Gen2 do Gen5 i może być instalowany w fizycznych gniazdach PCIe x8 lub x16 na płytach głównych. Brak ograniczeń systemu operacyjnego sprawia, że adapter jest doskonałym rozwiązaniem dla integratorów systemów, OEM oraz dostawców rozwiązań budujących platformy z obsługą NVMe w różnych środowiskach sprzętowych i programowych.
Uprość modernizację NVMe dzięki narzędziu wyboru ICY DOCK

Narzędzie do wyboru pamięci NVMe – interaktywny przewodnik, który pomaga znaleźć kompatybilne kieszenie, kable i adaptery na podstawie typu gniazda NVMe w Twoim systemie oraz potrzeb instalacyjnych.

Idealne zarówno dla integratorów systemów, jak i użytkowników DIY – eliminuje zgadywanie podczas tworzenia idealnego rozwiązania z wymienną pamięcią masową NVMe.

Cechy główne

•	Interfejs PCIe 5.0 x8 z łączną przepustowością do 256Gb/s

•	Złącze MCIO 8i (SFF-TA-1016) do szybkiej transmisji sygnału NVMe

•	Obsługuje Bifurcation linii PCIe dla konfiguracji dwóch NVMe x4

•	Zintegrowany redriver PCIe dla zwiększonej integralności sygnału przy wydłużonych ścieżkach i kablach

•	Bufor zegara PCIe 100MHz dla stabilnego taktowania klasy enterprise

•	Zweryfikowana kompatybilność z obudowami NVMe typu drive enclosure oraz kablami ICY DOCK

•	Uniwersalna obsługa gniazd PCIe: PCIe 2.0 / 3.0 / 4.0 / 5.0

•	Śledź pełnej wysokości, zgodność z CE/UKCA/RoHS/REACH

•	Idealne rozwiązanie dla serwerów i stacji roboczych wykorzystujących architekturę PCIe Gen5

•	Wymaga Bifurcation PCIe płyty głównej (x4, x4) w celu uzyskania dostępu do dwóch SSD (Ta karta adaptera sama nie wykonuje Bifurcation)

•	Ograniczona gwarancja 2 lata

Specyfikacja

Model：	MB409A5
Kompatybilny typ dysku：	NVMe
Obsługiwane gniazda：	Współpracuje z gniazdami x16 PCIe 2.0/3.0/4.0 lub 5.0 na płytach głównych
Interfejs hosta：	1 x złącze PCIe x8
Interfejs endpoint：	1 x MCIO 8i (SFF-TA-1016)
Prędkość transferu：	PCIe 5.0 x8 do 256Gb/s
Obsługiwane systemy operacyjne：	Brak ograniczeń
Zawartość opakowania：	Urządzenie, śruby montażowe, instrukcja obsługi
Zgodność：	CE, UKCA, RoHS, REACH
Gwarancja：	2 lata gwarancji

Uwagi dotyczące kompatybilności

Wymagana jest obsługa Bifurcation PCIe na poziomie płyty głównej lub systemu
Obsługa urządzeń NVMe oraz działanie systemu zależą od implementacji platformy
Kable MCIO oraz obudowy NVMe są sprzedawane oddzielnie

FAQ

P: Jak mogę upewnić się, że moja płyta główna jest kompatybilna z MB409A5 i może wykrywać oraz odczytywać dwa zainstalowane w nim dyski SSD NVMe?

O: Twoja płyta główna musi spełniać następujące kryteria, aby rozpoznać i obsługiwać dwa dyski SSD NVMe:

Płyta główna musi obsługiwać Bifurcation PCIe, które dzieli pojedyncze gniazdo PCIe na wiele kanałów. Na przykład Bifurcation PCIe może podzielić gniazdo x8 na x4 / x4 lub gniazdo x16 na x4 / x4 / x4 / x4, aby obsługiwać dwa dyski SSD NVMe, w zależności od konstrukcji płyty głównej.
Połączenie płyty głównej i procesora musi zapewniać wystarczającą liczbę linii PCIe do obsługi wszystkich urządzeń PCIe zainstalowanych na płycie głównej (w tym dysków SSD NVMe M.2 w gniazdach M.2).
Gniazdo PCIe używane do instalacji MB409A5 musi mieć wystarczającą liczbę linii PCIe oraz być prawidłowo skonfigurowane z Bifurcation PCIe.

Wskazówka: Dostępność linii PCIe zależy od specyfikacji płyty głównej i procesora, a także od liczby zainstalowanych dysków SSD PCIe oraz innych urządzeń. Dlatego nie możemy zagwarantować kompatybilności z MB409A5 wyłącznie na podstawie listy kompatybilności. Zdecydowanie zalecamy skontaktowanie się z dostawcą płyty głównej w celu potwierdzenia, ile linii PCIe jest dostępnych w systemie oraz czy pozostałe wolne gniazda PCIe mogą w pełni obsługiwać MB409A5 z dwoma dyskami SSD NVMe.

Jeśli nie możesz uzyskać tych informacji od dostawcy płyty głównej, możesz wykonać poniższe kroki, aby samodzielnie zweryfikować kompatybilność (dotyczy wyłącznie płyt głównych Asus, ASRock oraz AORUS).

Krok 1: Otwórz listę kompatybilnych płyt głównych i znajdź model swojej płyty głównej. Jako przykład użyjemy płyty głównej ASUS AMD TUF GAMING B450-PLUS II.

Krok 2: Po znalezieniu modelu płyty głównej sprawdź gniazdo PCIe, które może obsługiwać MB409A5 w zależności od używanego procesora. W przypadku ASUS AMD TUF GAMING B450-PLUS II, jeśli używasz procesora z serii AMD Ryzen 1000/2000/3000/5000 lub 2000/3000 G-Series, gniazdo PCIEX16_1 na płycie głównej może obsługiwać MB409A5. Jednak w przypadku procesora AMD Ryzen 4000/5000 G-Series żadne z gniazd PCIe nie będzie obsługiwać MB409A5.

Ważne uwagi:

Metoda sprawdzania kompatybilności płyt głównych Intel przebiega według tych samych kroków, co w powyższym przykładzie z AMD.
Gniazda PCIe współdzielą linie PCIe, a tryb Bifurcation PCIe różni się w zależności od położenia gniazda PCIe. Nie wszystkie wolne gniazda PCIe mają wystarczającą liczbę linii dla MB409A5. Jeśli zainstalowałeś już urządzenia takie jak GPU, RAID lub karty adapterów HBA, sprawdź, czy pozostałe gniazda PCIe mogą obsługiwać MB409A5.
Jeśli bateria CMOS (bateria pastylkowa) płyty głównej jest słaba, BIOS może powrócić do ustawień domyślnych po utracie zasilania lub ponownym uruchomieniu systemu. Jeśli gniazdo PCIe używane przez MB409A5 było wcześniej ręcznie skonfigurowane do Bifurcation, ustawienie to może zostać utracone, przywracając tryb pojedynczej linii (x16 lub x8). W rezultacie system może wykrywać tylko jeden dysk SSD. Aby zapewnić stałe rozpoznawanie wszystkich dysków SSD w MB409A5, zalecamy okresowe sprawdzanie i wymianę baterii CMOS w celu utrzymania wymaganej konfiguracji Bifurcation w czasie.

Aby zgłosić kompatybilną lub niekompatybilną płytę główną albo sprawdzić kompatybilność modelu niewymienionego na liście, kliknij tutaj
