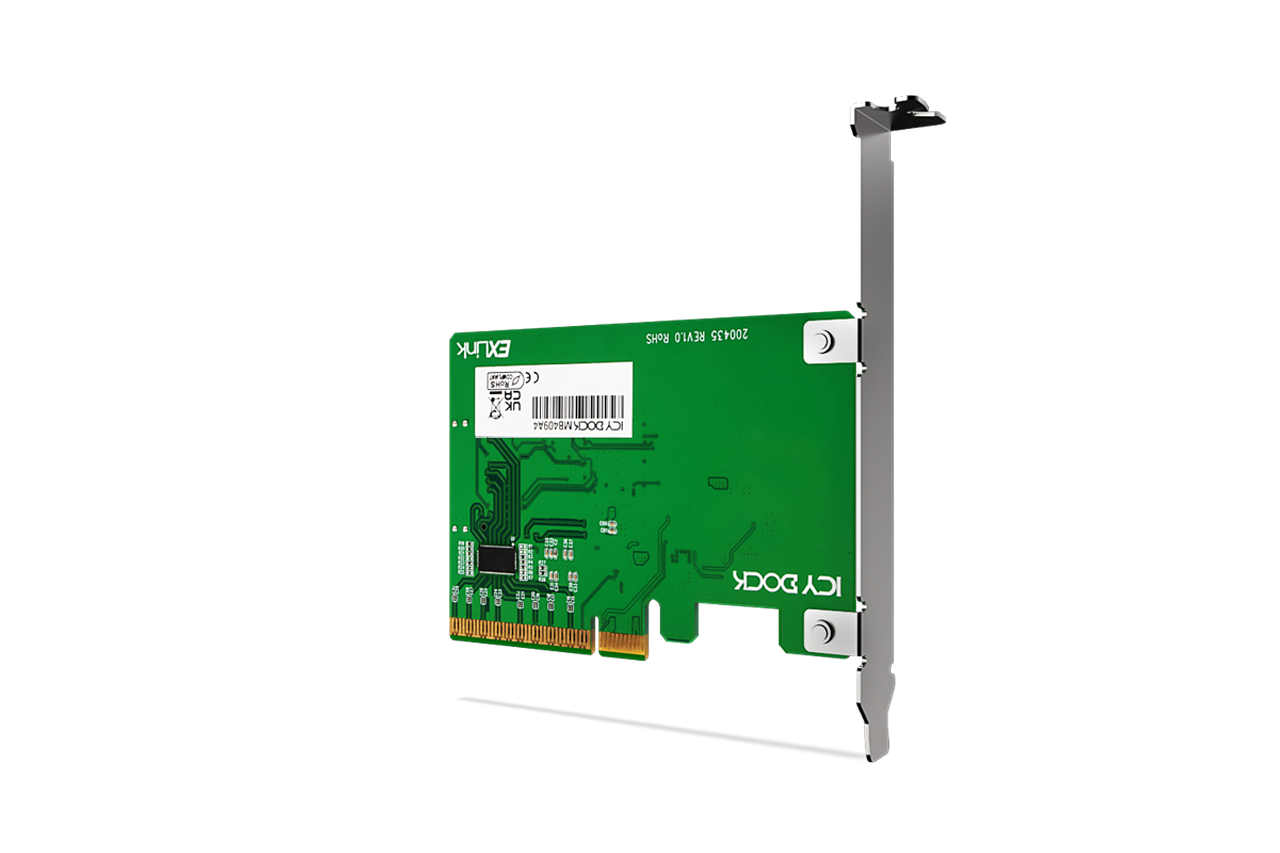

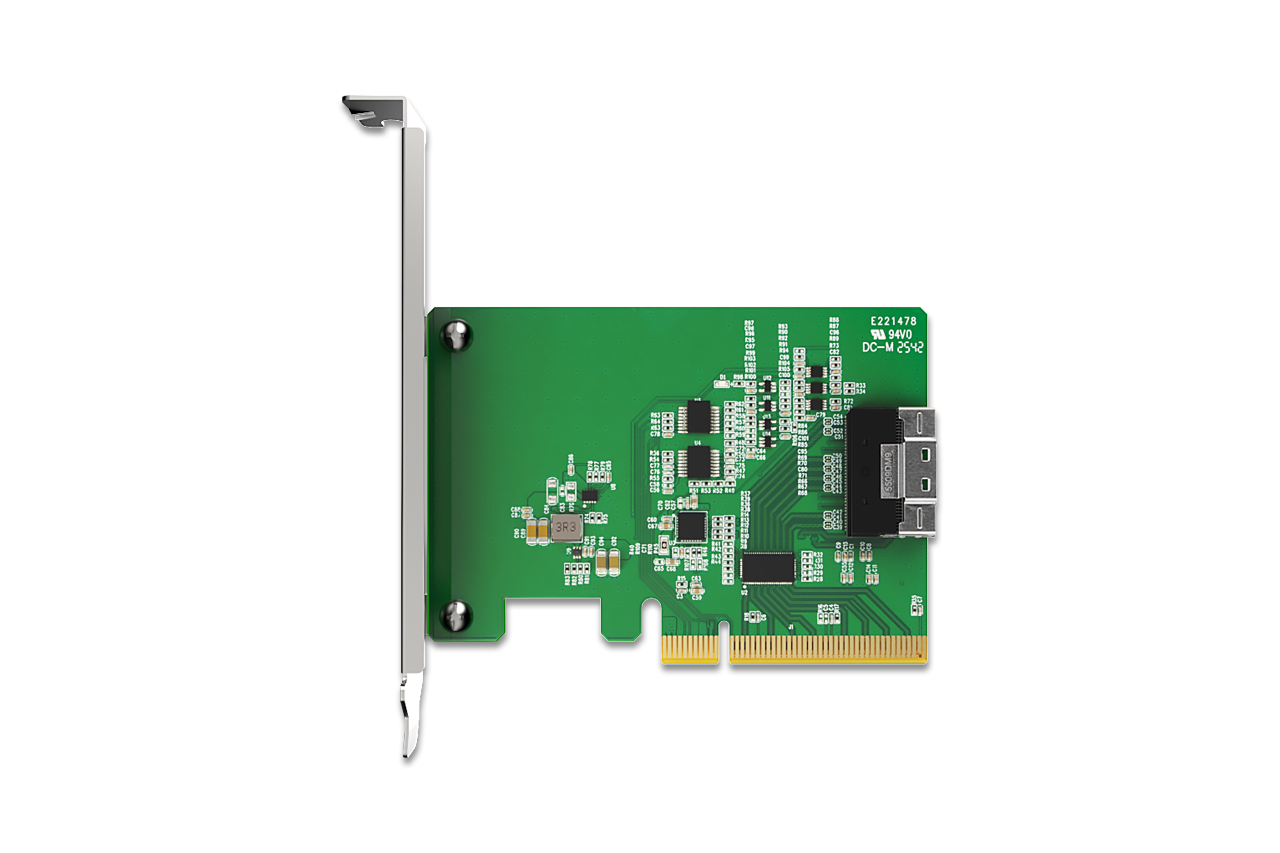

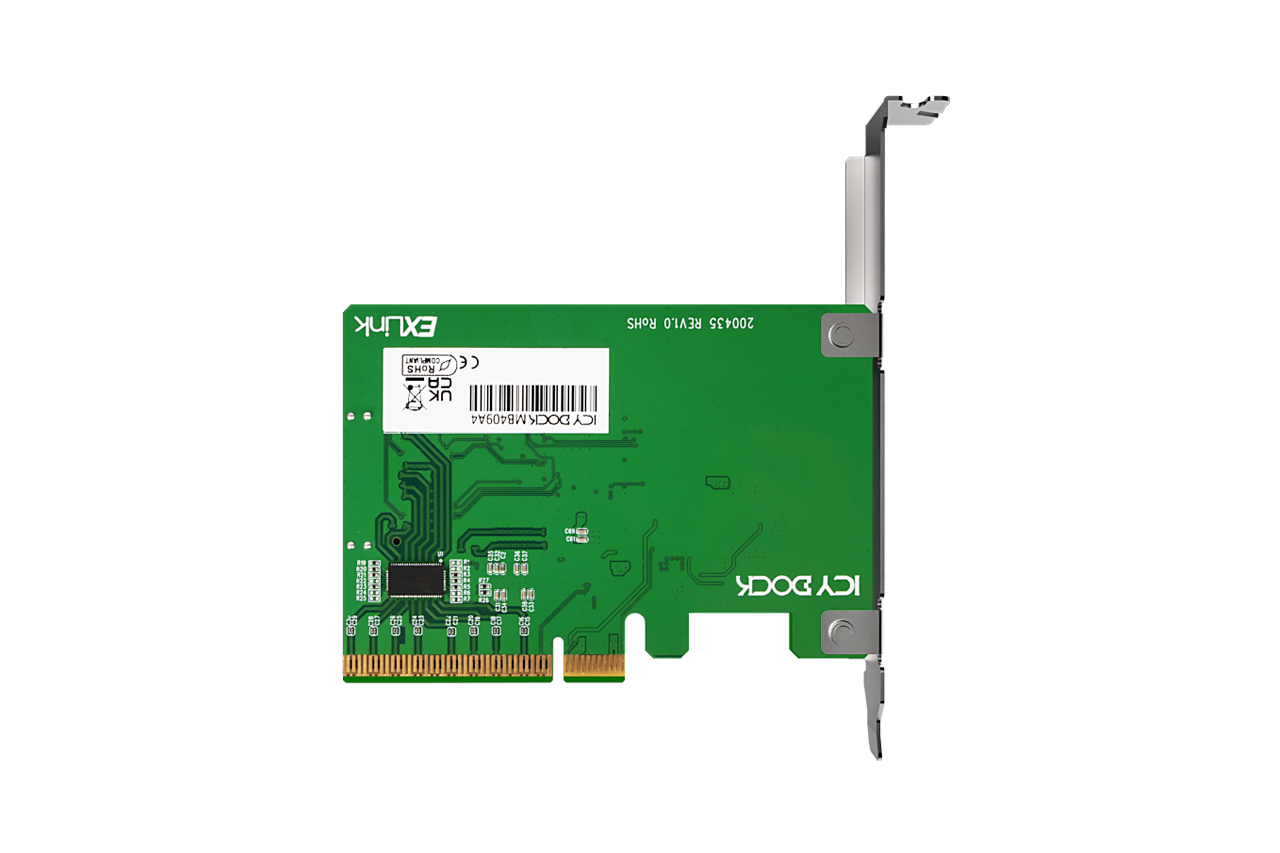

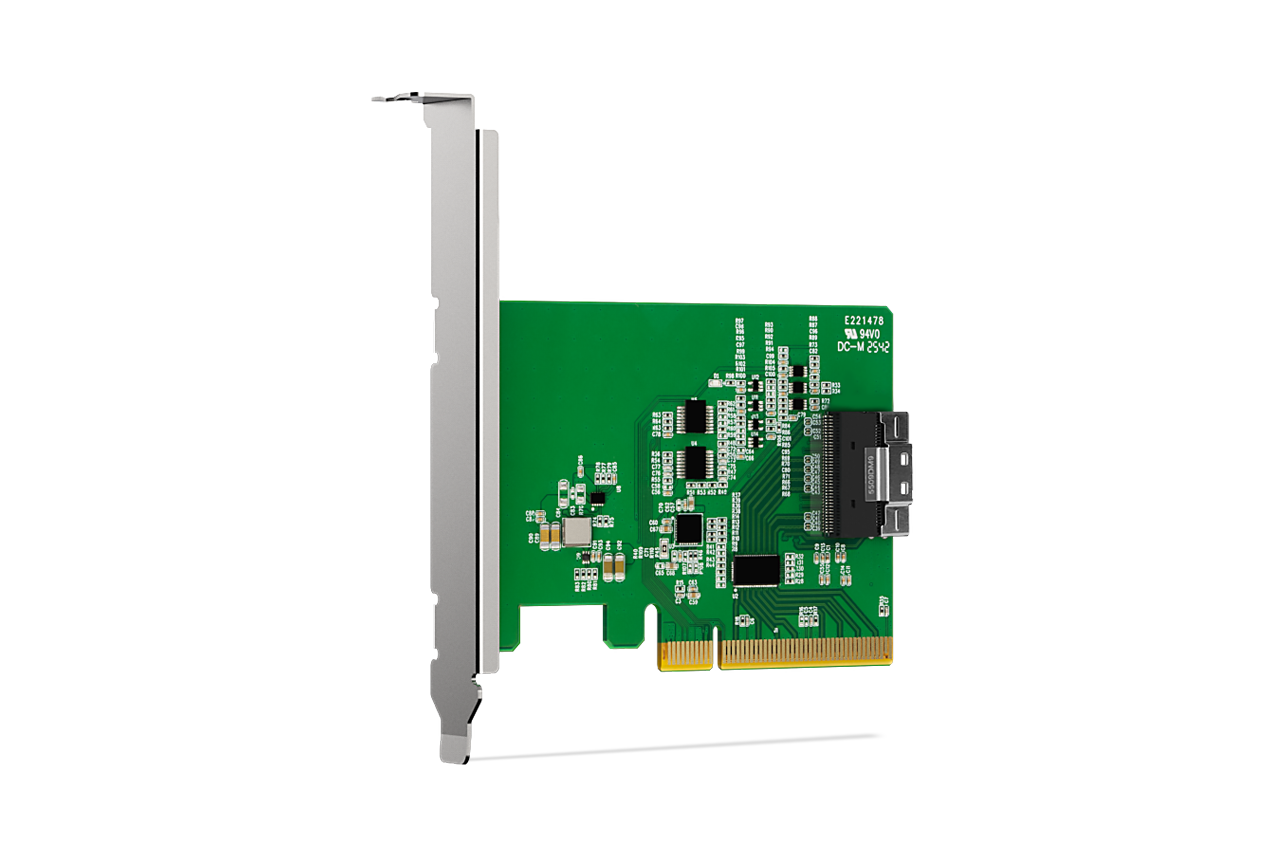

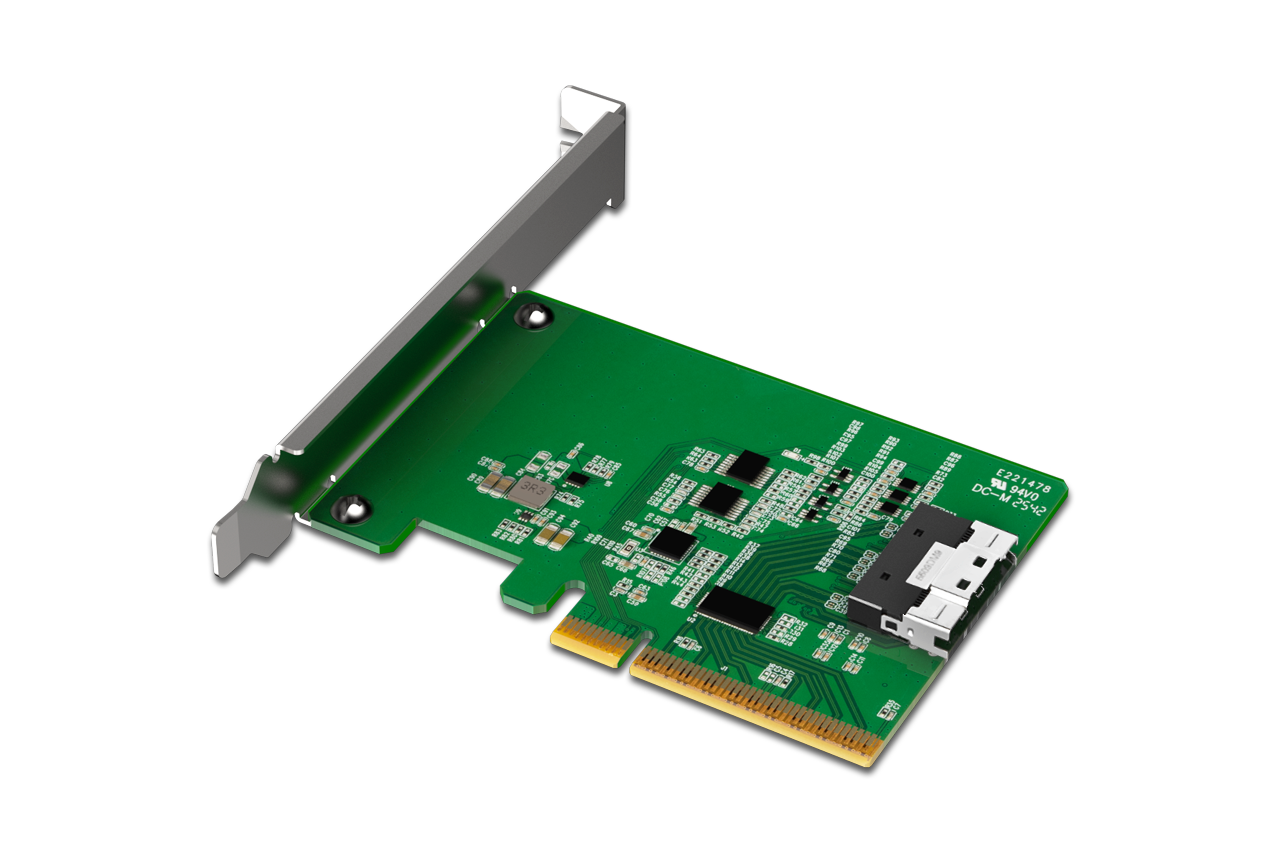

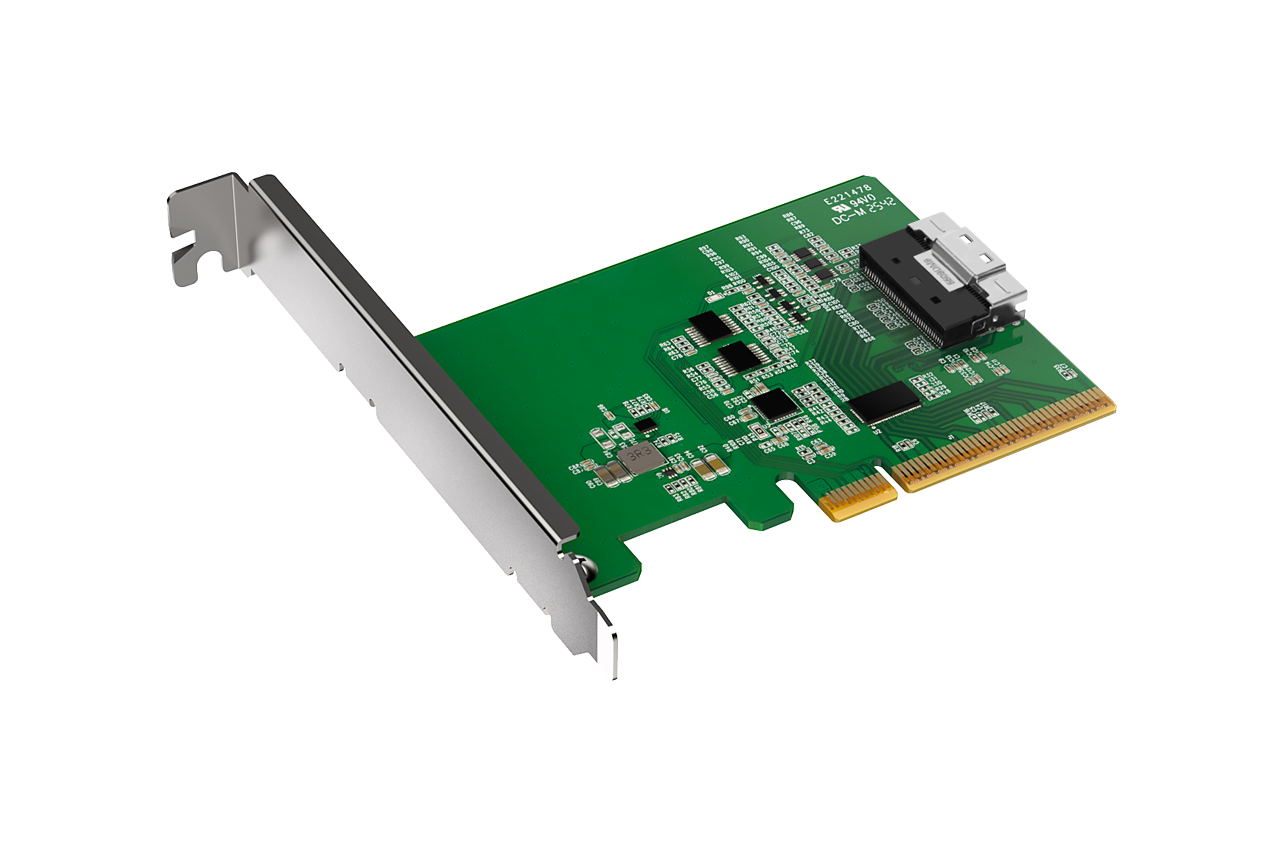

MB409A4_Karta adaptera SlimSAS 8i (SFF-8654) do PCIe 4.0 x8 z redriverem

Wprowadź łączność PCIe Gen4 NVMe do pamięci masowej opartej na SlimSAS

Karta adaptera EXLink MB409A4 została zaprojektowana do łączenia gniazd PCIe Gen4 x8 z łącznością SlimSAS 8i (SFF-8654), zapewniając całkowitą przepustowość do 128Gb/s dla szybkiej transmisji sygnału NVMe w zaawansowanych zastosowaniach pamięci masowej.

Dzięki integracji redrivera PCIe oraz zoptymalizowanemu kondycjonowaniu sygnału, MB409A4 umożliwia projektantom systemów i integratorom wdrażanie rozwiązań NVMe opartych na SlimSAS z większą elastycznością, nawet na platformach wymagających dłuższych ścieżek sygnałowych lub połączeń kablowych.
Zaprojektowany z myślą o elastycznej architekturze PCIe Gen4

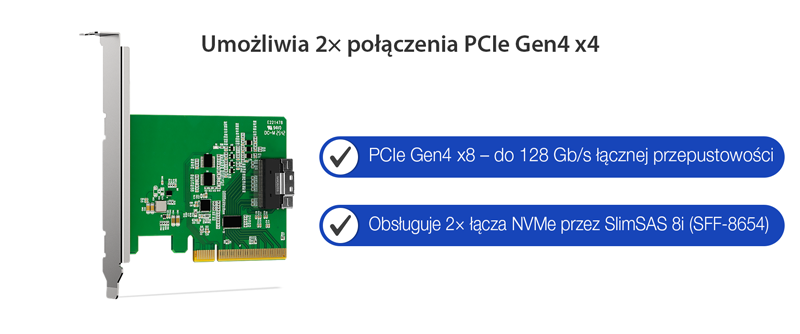

Dzięki interfejsowi PCIe 4.0 x8 model MB409A4 obsługuje płyty główne umożliwiające Bifurcation linii PCIe (x4 / x4). Po włączeniu bifurkacji interfejs PCIe x8 może zostać podzielony na dwa niezależne połączenia NVMe x4 za pośrednictwem łączności SlimSAS 8i, obsługując do dwóch dysków SSD NVMe przy użyciu kompatybilnego okablowania. Jeśli płyta główna nie zapewnia obsługi Bifurcation PCIe, może zostać wykryty tylko jeden dysk SSD NVMe.
Rozszerz wysokowydajną pamięć masową NVMe z wykorzystaniem SlimSAS

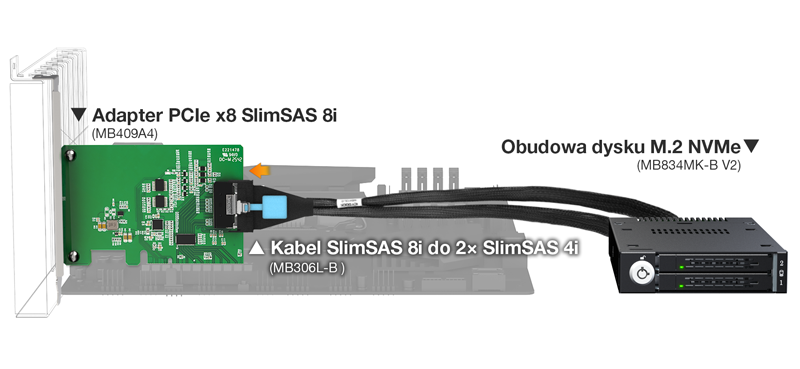

EXLink MB409A4 oferuje skalowalne rozwiązanie do rozbudowy pamięci masowej PCIe Gen4 NVMe z wykorzystaniem łączności opartej na SlimSAS. *W połączeniu z kompatybilnym okablowaniem SlimSAS 8i do podwójnego SlimSAS 4i oraz rozwiązaniami NVMe typu drive enclosure, integratorzy systemów mogą skonfigurować dwie przednie zatoki U.2 / U.3 PCIe Gen4 NVMe z dostępem od przodu z jednego gniazda PCIe x8.

Taka konfiguracja upraszcza wdrażanie NVMe o wysokiej gęstości bez konieczności stosowania specjalistycznych backplane’ów, co czyni ją idealnym rozwiązaniem dla serwerów i stacji roboczych wymagających wymiennej pamięci masowej NVMe.

*Płyta główna musi obsługiwać Bifurcation PCIe (x4 / x4). Ta karta adaptera sama nie wykonuje bifurkacji.
Utrzymuj stabilne sygnały o wysokiej prędkości dzięki zintegrowanemu redriverowi

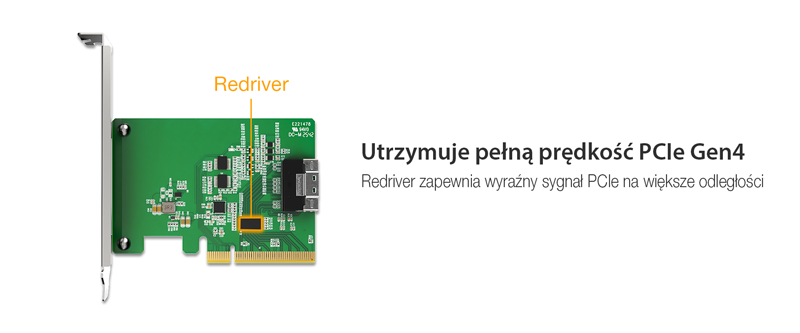

MB409A4 integruje redriver PCIe Gen4, aby rozszerzyć sygnały różnicowe 16 GT/s na 8 liniach, zapewniając stabilną transmisję danych na wydłużonych ścieżkach i kablach. Ta konstrukcja wspiera pełną wydajność PCIe Gen4 nawet w złożonych układach systemowych, w których bezpośrednie połączenia z płytą główną nie są możliwe.
Zarządzanie zegarem PCIe i sygnałami sideband

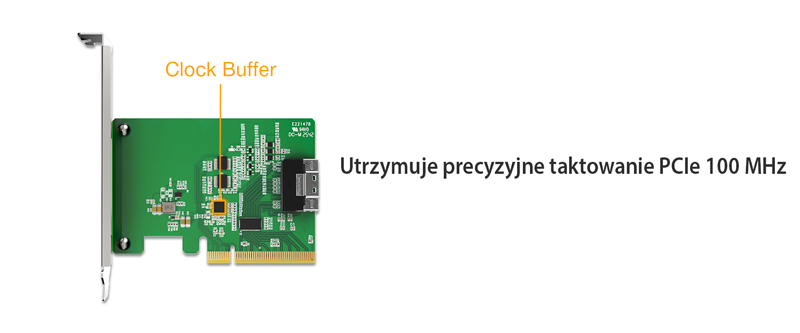

Aby utrzymać precyzyjne taktowanie pomiędzy podłączonymi urządzeniami, MB409A4 wyposażono we wbudowany bufor zegara PCIe 100MHz, zapewniający stabilną synchronizację na wydłużonych ścieżkach sygnałowych. Dodatkowo buforowane sygnały PERST#, WAKE# oraz CLKREQ# zwiększają stabilność i responsywność systemu, co sprawia, że adapter nadaje się do platform klasy enterprise oraz środowisk pracy ciągłej.
Elastyczna kompatybilność platform

Aby utrzymać precyzyjne taktowanie pomiędzy podłączonymi urządzeniami, MB409A4 wyposażono we wbudowany bufor zegara PCIe 100MHz, zapewniający stabilną synchronizację na wydłużonych ścieżkach sygnałowych. Dodatkowo buforowane sygnały PERST#, WAKE# oraz CLKREQ# zwiększają stabilność i responsywność systemu, co sprawia, że adapter nadaje się do platform klasy enterprise oraz środowisk pracy ciągłej.
Uprość modernizację NVMe dzięki narzędziu wyboru ICY DOCK

Narzędzie do wyboru pamięci NVMe – interaktywny przewodnik, który pomaga znaleźć kompatybilne kieszenie, kable i adaptery na podstawie typu gniazda NVMe w Twoim systemie oraz potrzeb instalacyjnych.

Idealne zarówno dla integratorów systemów, jak i użytkowników DIY – eliminuje zgadywanie podczas tworzenia idealnego rozwiązania z wymienną pamięcią masową NVMe.

Cechy główne

•	PCIe Gen4 x8 interface with up to 128Gbps total bandwidth

•	SlimSAS 8i (SFF-8654) connector for high-speed NVMe signal transmission

•	Supports PCIe lane bifurcation (x4 / x4) for dual x4 NVMe configurations

•	Integrated PCIe Gen4 redriver for enhanced signal integrity over extended traces and cables

•	100MHz PCIe clock buffer for stable enterprise timing

•	Validated compatibility with ICY DOCK NVMe mobile racks and cables

•	Buffered PERST#, WAKE#, CLKREQ# signals

•	Universal PCIe slot support: PCIe 2.0 / 3.0 / 4.0 / 5.0

•	Requires motherboard PCIe bifurcation (x4, x4) to access two SSDs (This adapter card itself does not perform bifurcation)

•	CE/UKCA/RoHS/REACH compliant

•	2-year limited warranty

Specyfikacja

Model：	MB409A4
Kompatybilny typ dysku：	NVMe

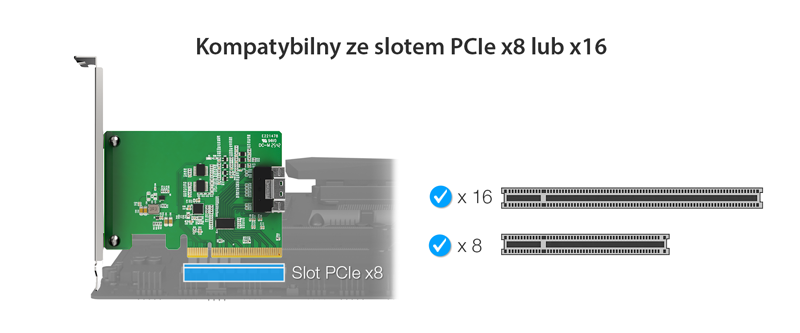

Obsługiwane gniazda：	Współpracuje z gniazdami x8/x16 PCIe 2.0/3.0/4.0 lub 5.0 na płytach głównych
Interfejs hosta：	1 x złącze PCIe x8
Interfejs endpoint：	1 x SlimSAS 8i (SFF-8654), pin-out zdefiniowany przez SFF-9402 Rev 1.1 (kompatybilny z kartami Tri-Mode HBA/RAID)
Prędkość transferu：	PCIe 4.0 x8 do 128Gb/s
Obsługiwane systemy operacyjne：	Brak ograniczeń
Wymiary produktu (S x W x G)：	109.7 x 120.8 x 21.5mm
Waga netto produktu：	45.5g
Waga brutto opakowania：	137.7g

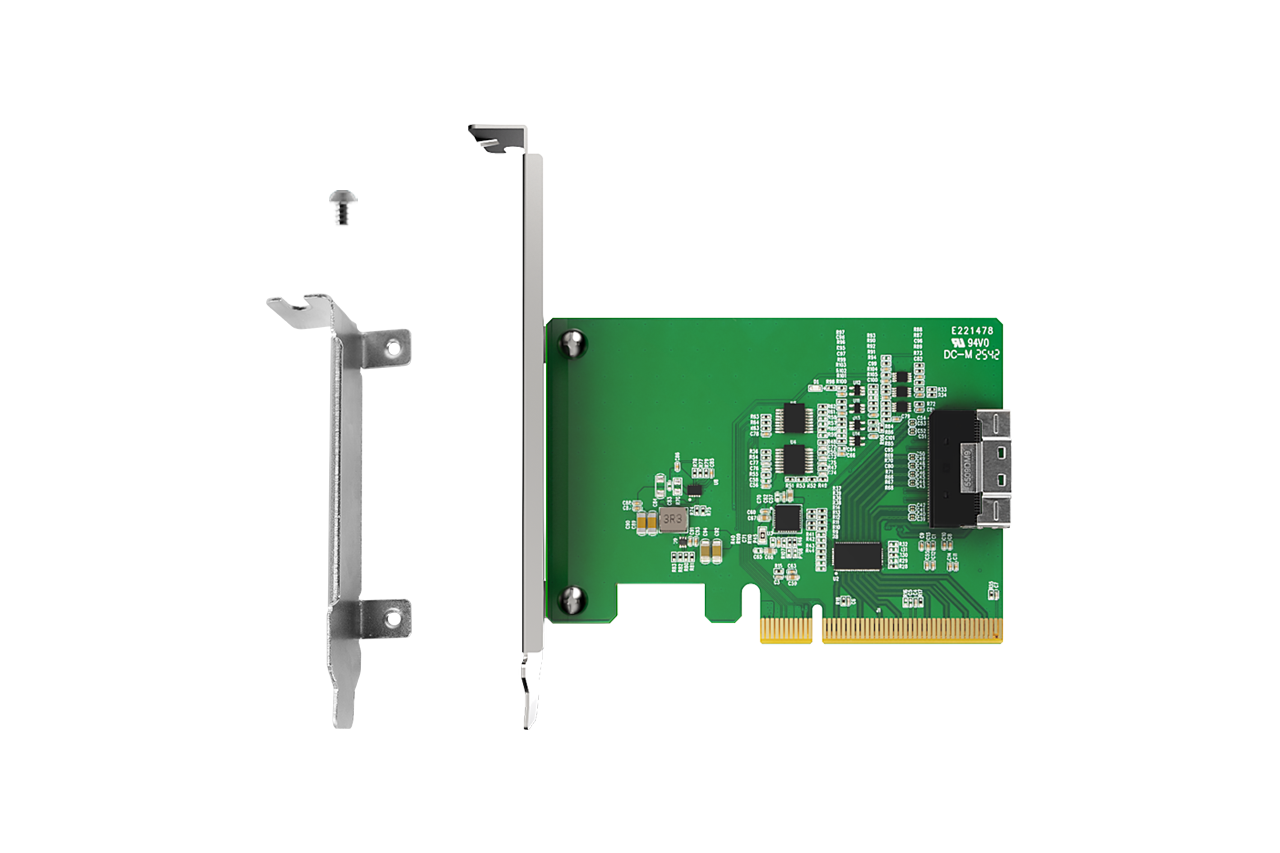

Zawartość opakowania：	Urządzenie, śruby montażowe, instrukcja obsługi
Trwałość złącza (liczba cykli wpinania)：	5,000
Wilgotność：	5%~65% RH
Temperatura pracy：	0°C do 70°C (32°F do 158°F)
Temperatura przechowywania：	-35°C do 70°C (-31°F do 158°F)
Zgodność：	CE, UKCA, RoHS, REACH
Gwarancja：	2 lata ograniczonej gwarancji
