Korzystając z połączenia U.2 (SFF-8639), CP163 obsługuje przepustowość PCIe 4.0 x4 do 64Gb/s (w zależności od wydajności SSD), umożliwiając wdrażanie szybkiej pamięci NVMe w kompaktowych środowiskach o ograniczonych możliwościach chłodzenia.
W przeciwieństwie do tradycyjnych backplane'ów pamięci masowej klasy enterprise, które wymagają większej przestrzeni montażowej, CP163 został zoptymalizowany pod kątem zastosowań, w których dostęp do wymiennych dysków SSD U.2/U.3 musi zostać zintegrowany z bardzo kompaktowymi lub mechanicznie ograniczonymi układami systemowymi.
Obudowa wyposażona jest również w elastyczne punkty montażowe, umożliwiające integratorom systemów instalację CP163 w niestandardowych układach obudów, platformach embedded lub specjalistycznych rozwiązaniach rackmount.

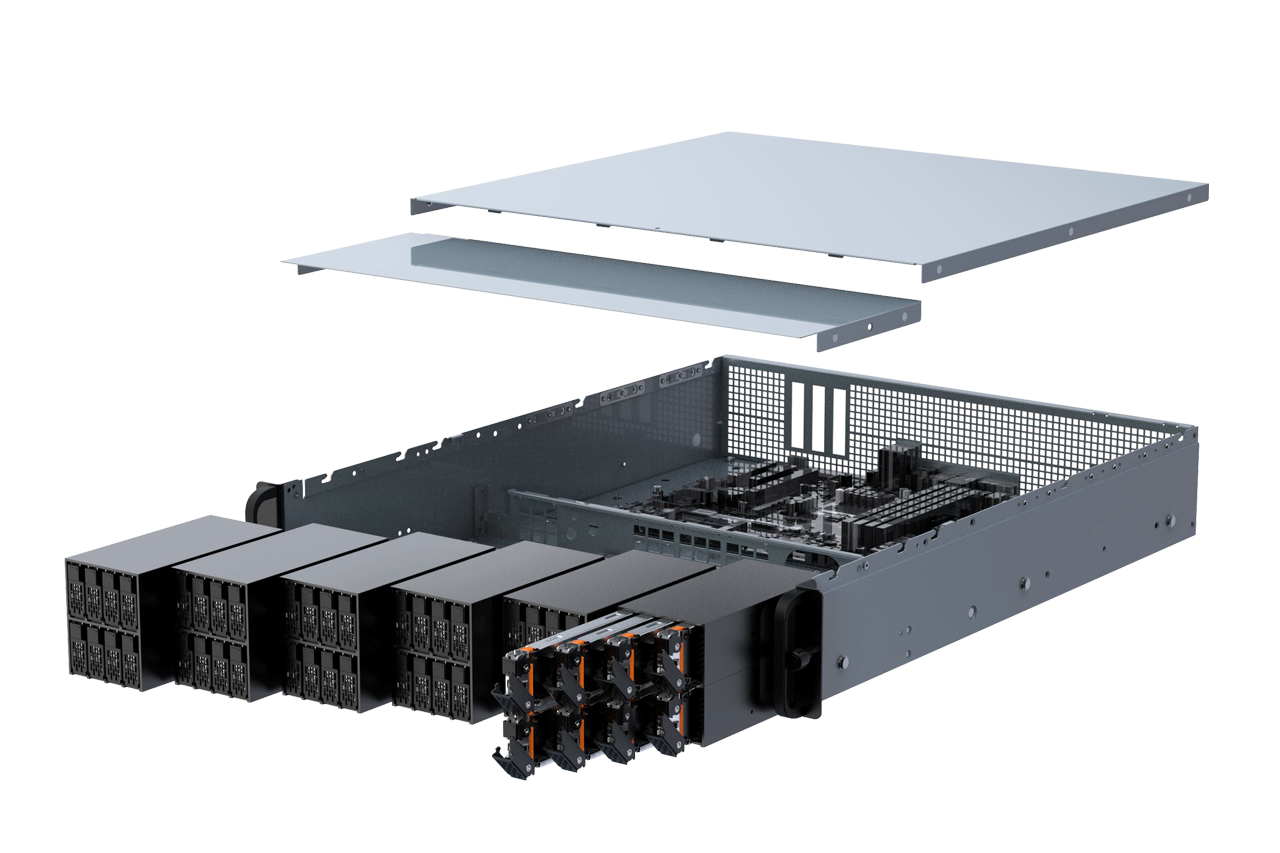

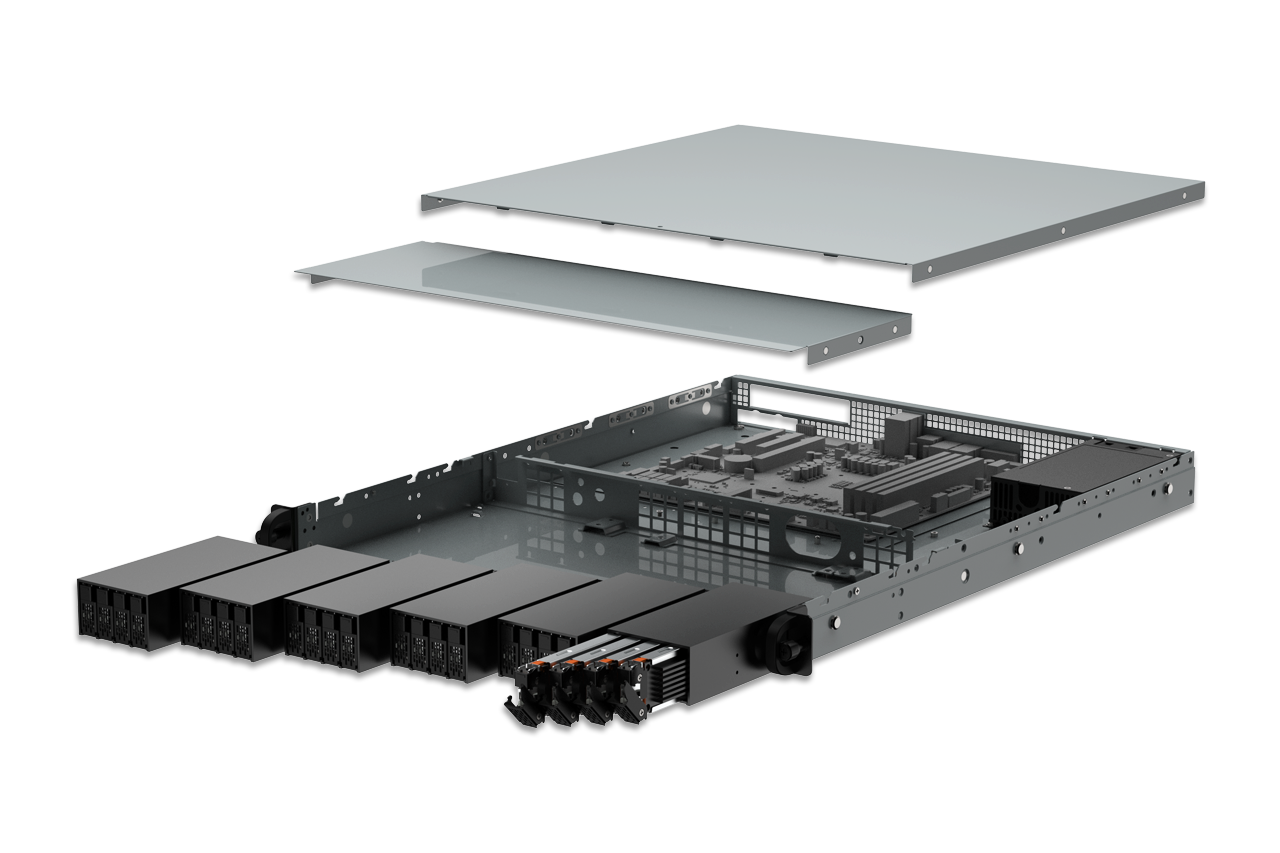

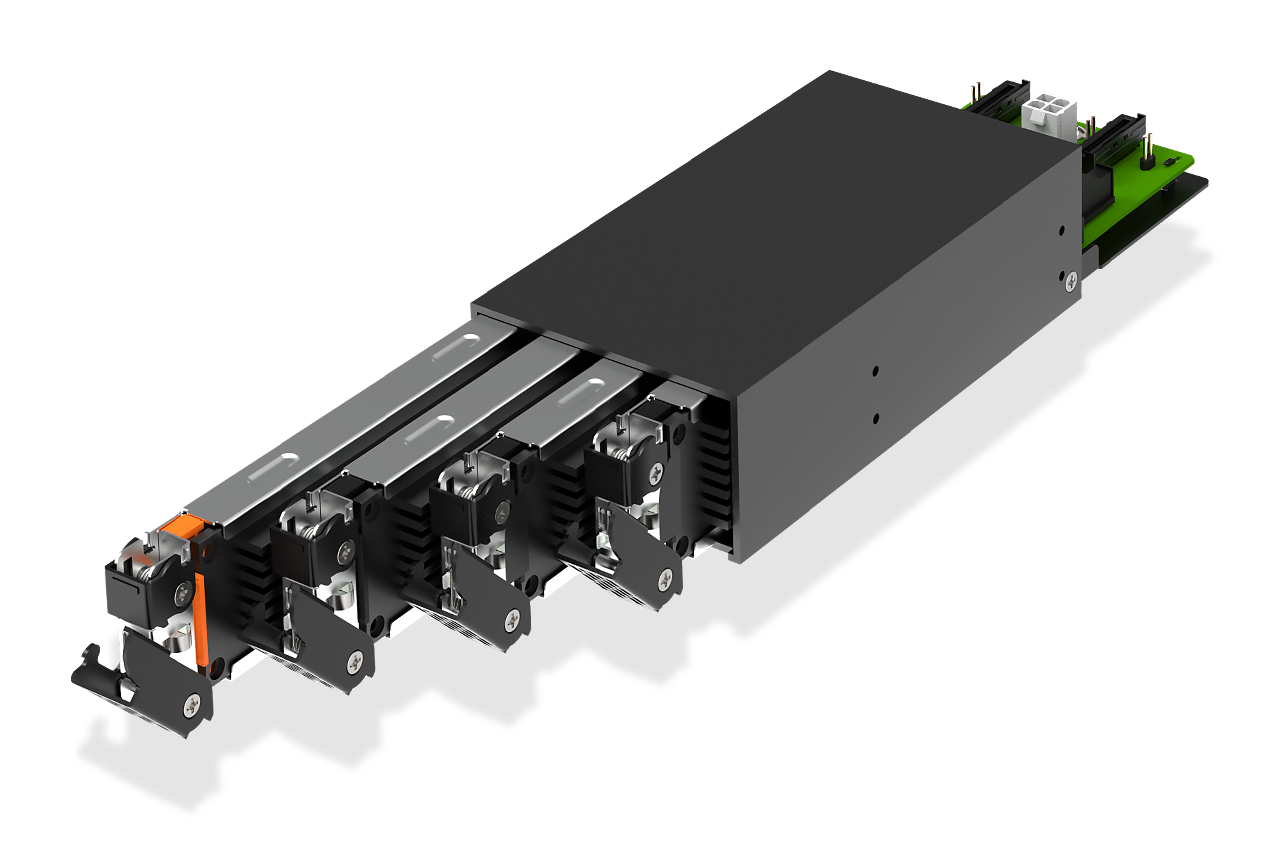

| • | Ultrakompaktowy, niestandardowy moduł zaprojektowany z myślą o integracji z systemami OEM i obudowami rackmount |

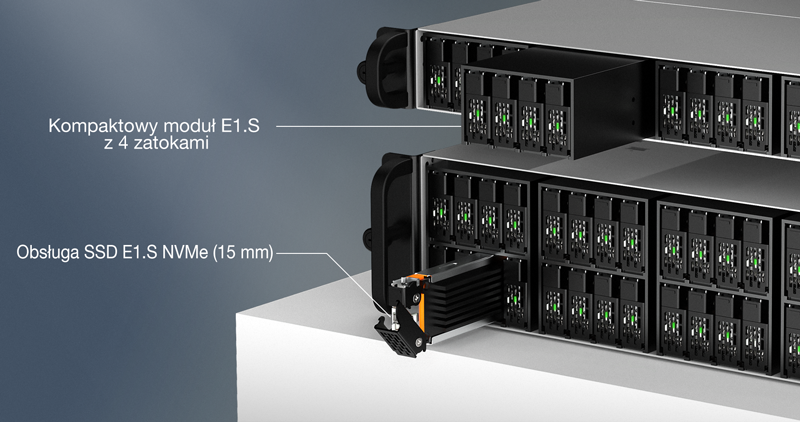

| • | Obsługuje 4 × dyski SSD E1.S NVMe o wysokości 15 mm |
| • | Przepustowość PCIe 5.0 x4 do 128Gb/s na każdy SSD (w zależności od wydajności SSD) |
| • | 2 × interfejsy hosta MCIO 8i (SFF-TA-1016) |

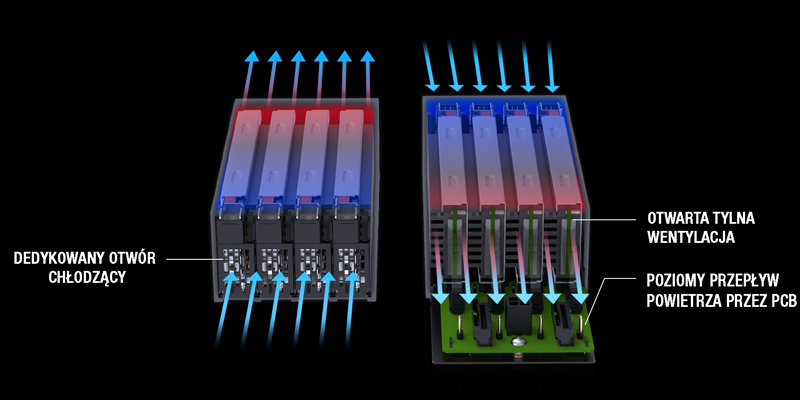

| • | Otwarta konstrukcja wentylacyjna tylnego panelu zmniejszająca opory przepływu powietrza |

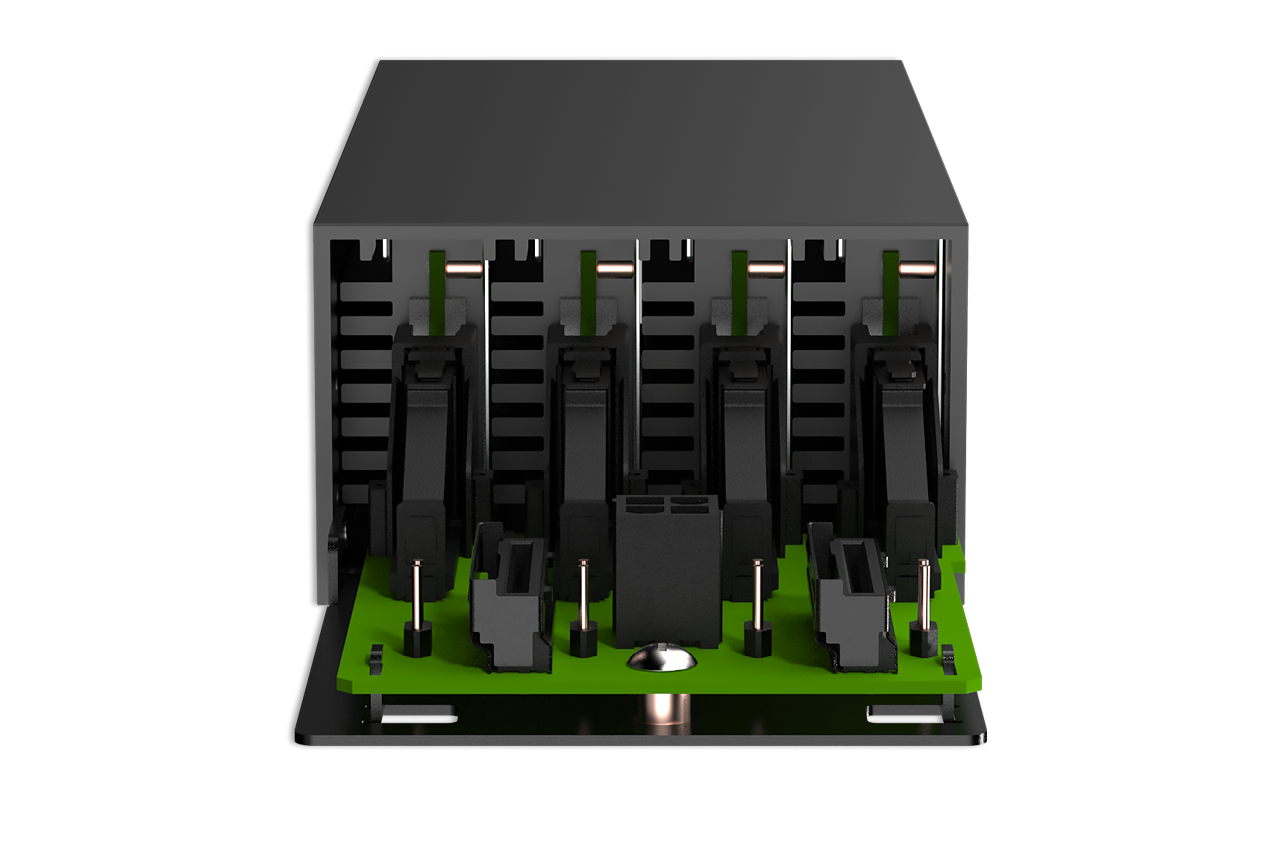

| • | Poziomy układ PCB zoptymalizowany pod kątem przepływu powietrza w obudowach rackmount |

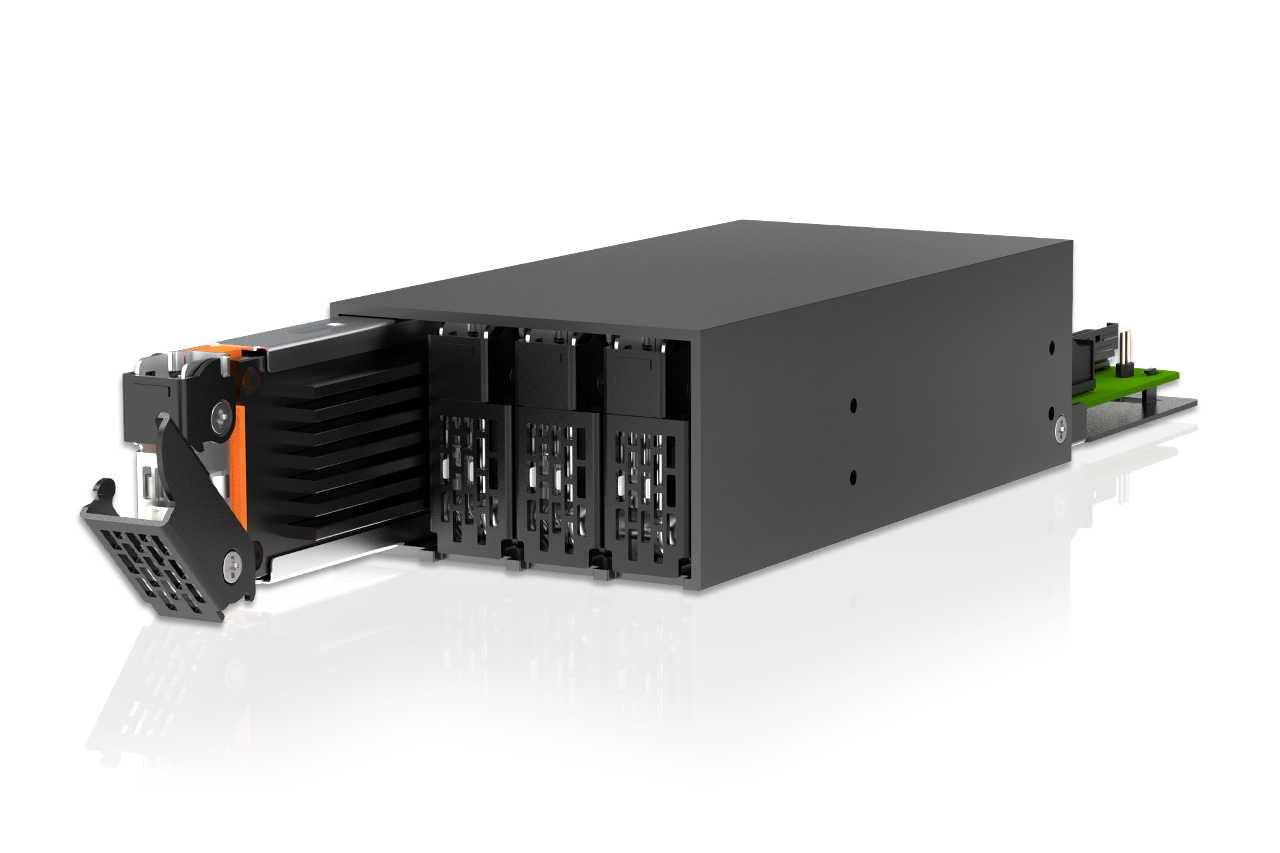

| • | Konstrukcja z wyjmowanymi tackami SSD E1.S z dostępem od frontu |
| • | Obsługa wymiany dysków w trybie hot-plug |

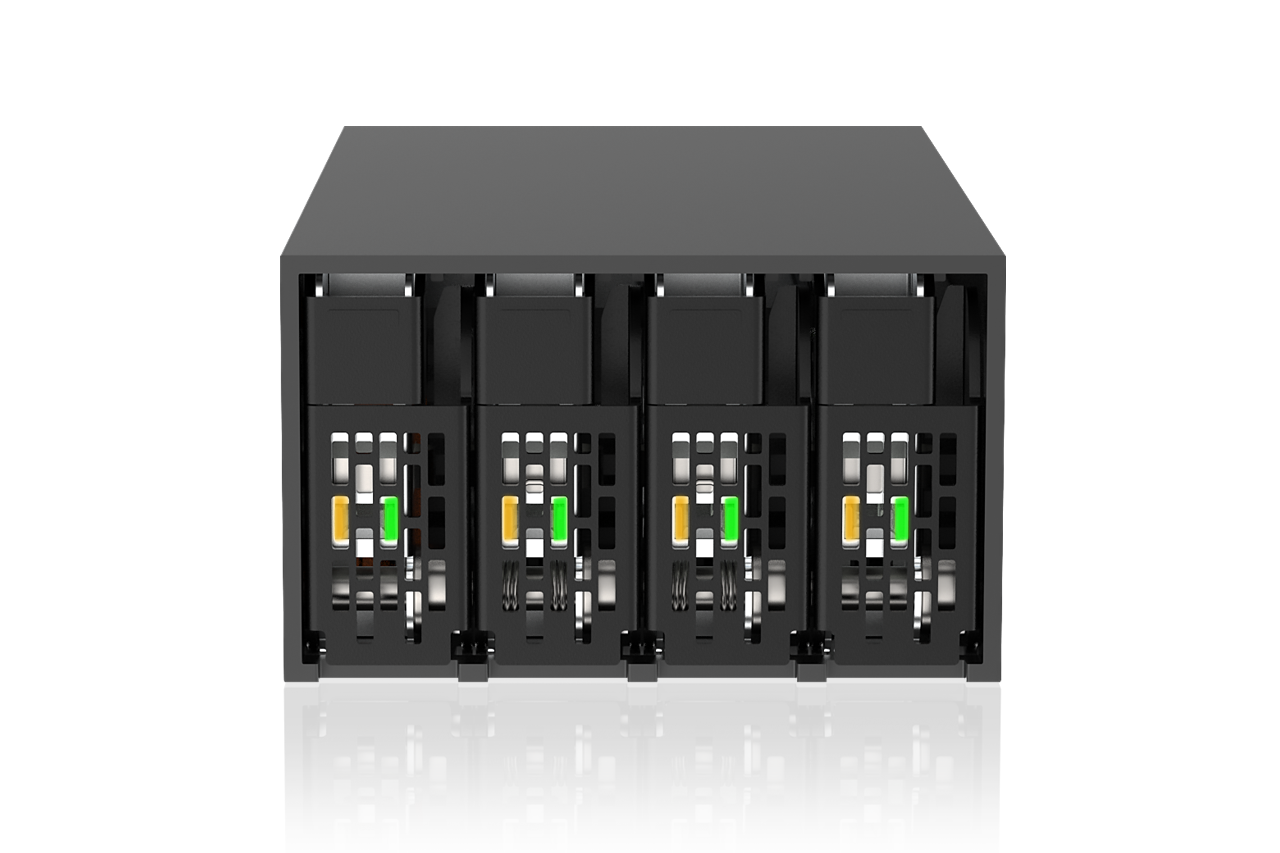

| • | Wskaźniki stanu LED na panelu przednim |
| • | Obsługa bursztynowej diody LED definiowanej przez hosta |

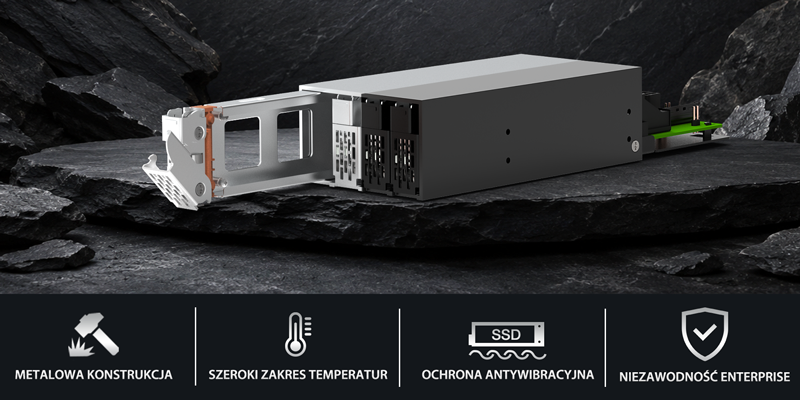

| • | Wytrzymała, całkowicie metalowa konstrukcja |
| • | Konstrukcja uziemienia EMI przeznaczona dla środowisk klasy enterprise |
| • | Zaprojektowany z myślą o platformach AI, edge computing oraz pamięciach EDSFF nowej generacji |
| • | Produkt koncepcyjny przeznaczony do rozwoju przyszłych pamięci masowych EDSFF PCIe Gen5 o wysokiej gęstości |
| Numer modelu： | CP165 |
| Kolor： | Czarny |
| Obsługiwany rozmiar dysku： | SSD E1.S 15 mm |
| Kompatybilny typ dysku： | SSD E1.S |
| Liczba dysków： | 4 |
| Wnęka montażowa： | Częściowa przestrzeń obudowy rackmount |

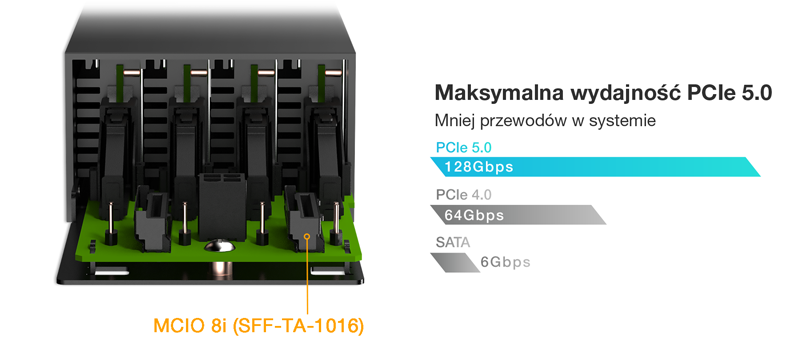

| Interfejs hosta： | 2 × MCIO 8i (SFF-TA-1016 8i) |
| Wejście zasilania： | 1 × 4-pinowe złącze Molex Micro-Fit 3.0 |
| Prędkość transferu： | PCIe 5.0 x4 do 128 Gb/s (w zależności od prędkości SSD) |
| Wskaźnik aktywności dysku LED： | Zielona dioda LED: zasilanie dysku – światło ciągłe; aktywność dysku – migające światło zielone Bursztynowa dioda LED: funkcja definiowana przez hosta Dioda LED wyłączona: pusta zatoka dysku |
| Chłodzenie dysków： | Brak |
| Hot Plug： | Tak |
| Konstrukcja / Materiał： | W całości metalowa konstrukcja |
| Zawartość opakowania： | Urządzenie, instrukcja obsługi, zaślepki identyfikacyjne dysków |
| Wymiary produktu (S × W × G)： | 70 × 40 × 190 mm (TBD) |
| Masa netto produktu： | 800 g (TBD) |
