Dyski E1.S (EDSFF) SSD są coraz częściej stosowane w nowoczesnych platformach, które priorytetowo traktują gęstość upakowania, łatwość serwisowania i wydajność PCIe Gen5. MB303E5P-B jest szczególnie odpowiedni do scenariuszy wymagających kompaktowego wdrożenia dwóch dysków w pojedynczym slocie PCIe, takich jak:

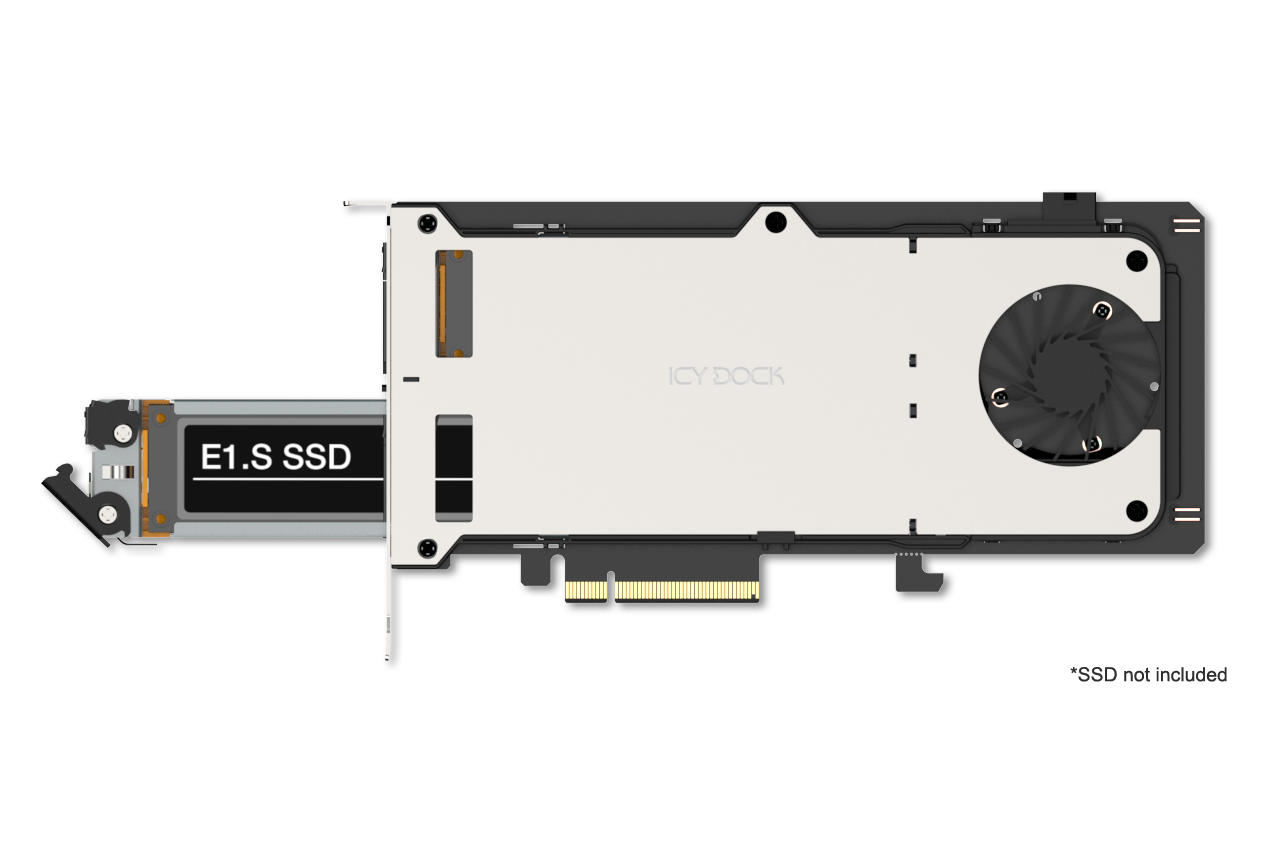

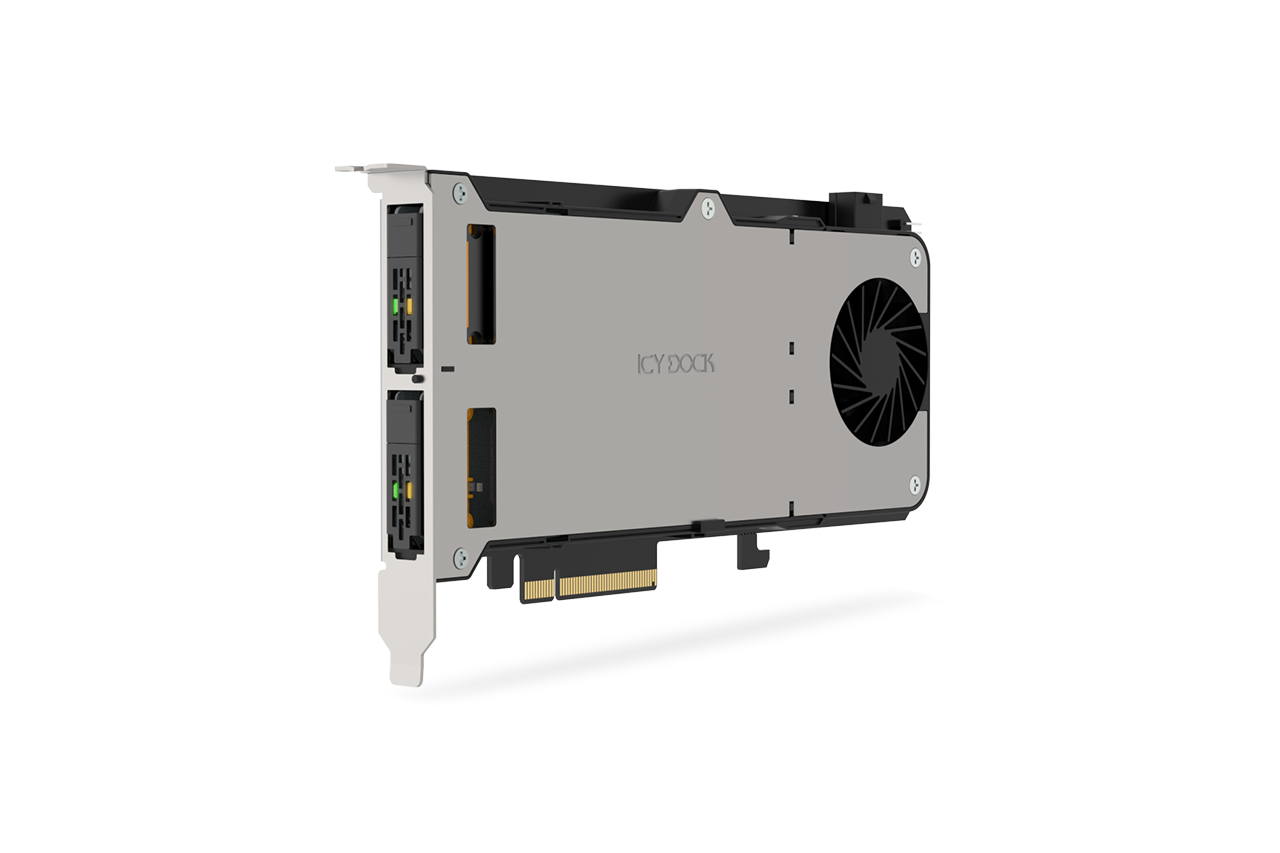

| • | Obsługuje 2 × E1.S NVMe SSD (9.5mm) z beznarzędziową instalacją SSD |
| • | Pasuje do jednogniazdowej karty PCIe o pełnej wysokości i długości 3/4 |

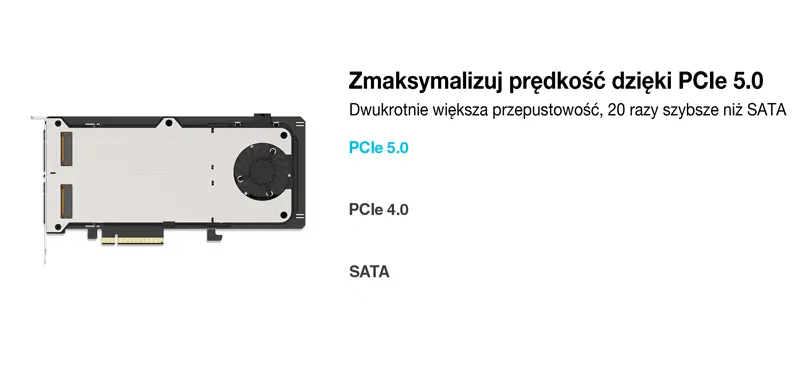

| • | Interfejs PCIe 5.0 x4 dla każdego SSD, do 128Gbps na dysk |
| • | Wymaga bifurkacji PCIe: ✓ slot PCIe x8 (x4/x4), lub ✓ slot PCIe x16 (x4/x4/x4/x4) |
| • | Kompatybilny ze slotami PCIe 5.0 x8 / x16 (z obsługą bifurkacji) |

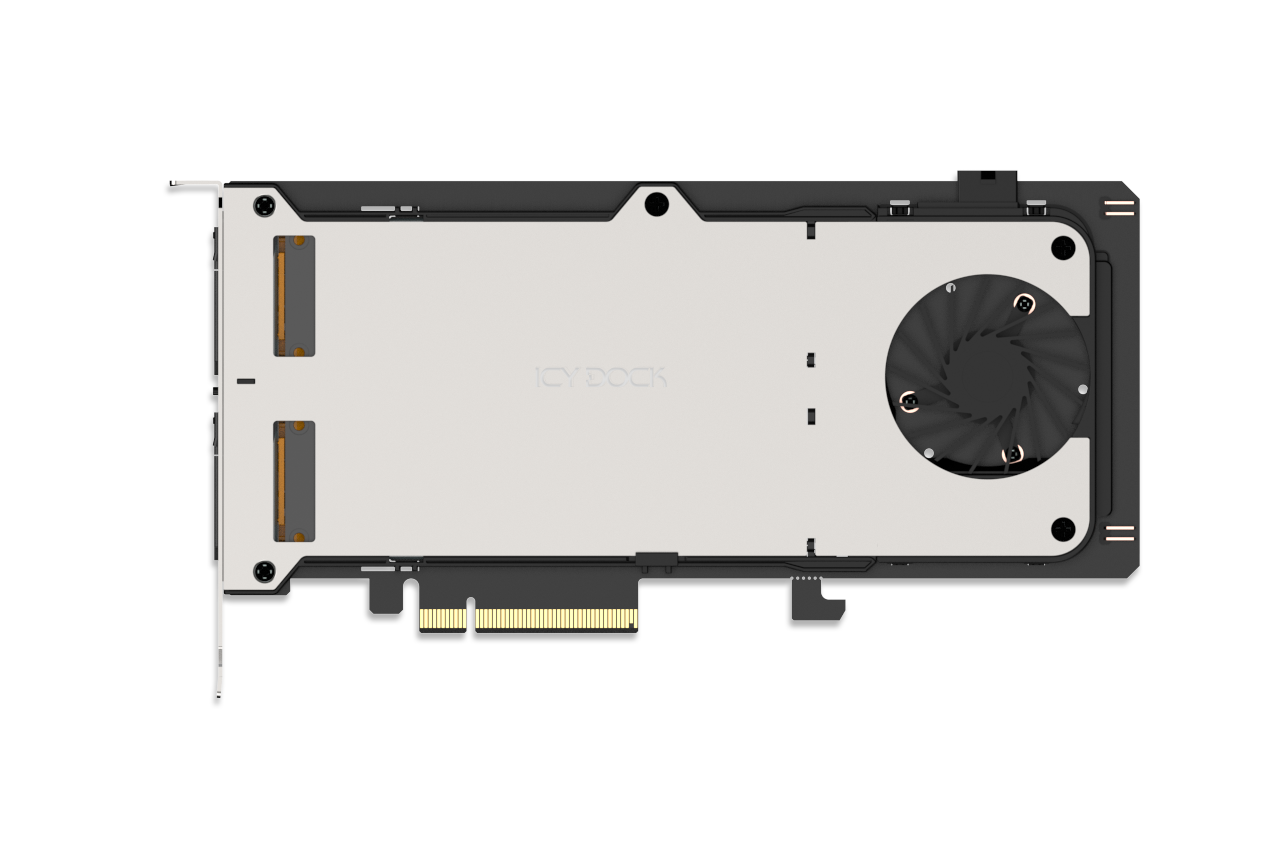

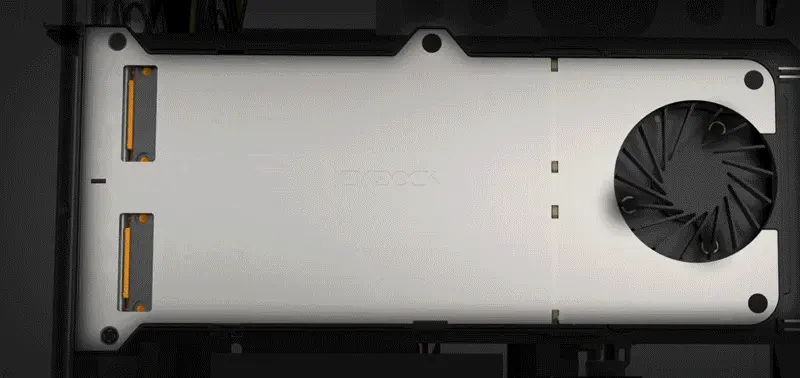

| • | Zintegrowany bezramkowy wentylator 50mm do aktywnego chłodzenia |
| • | Uszczelniona komora przepływu powietrza dla maksymalnej wydajności chłodzenia |

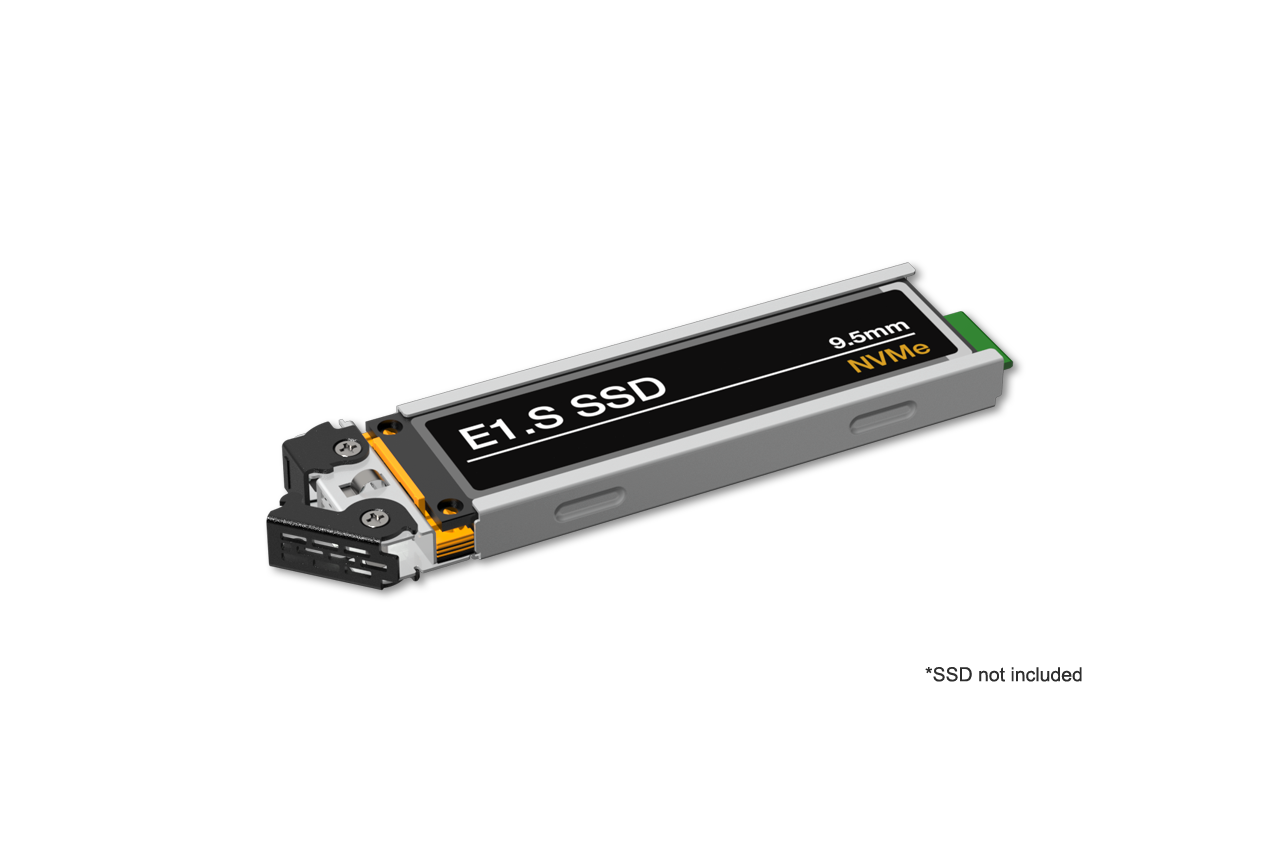

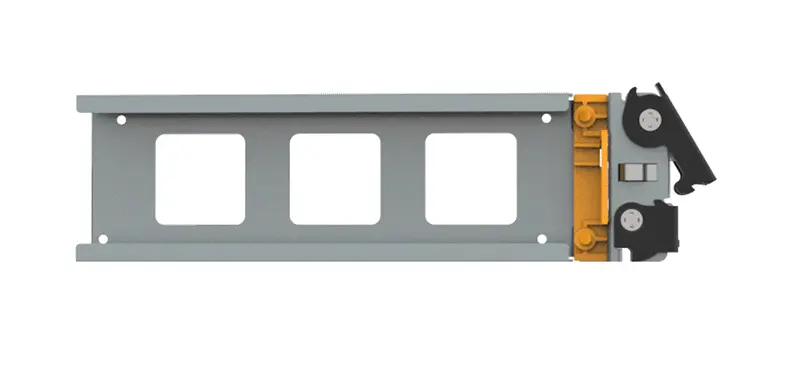

| • | Dwa wyjmowane caddy SSD umożliwiające szybką konserwację i wymianę |
| • | Uziemienie EMI – chroni dyski przed zakłóceniami elektrycznymi |
| • | Active Power Technology (APT) – dioda LED i wentylator aktywują się tylko po zainstalowaniu dysku |
| • | Wiodąca w branży 5-letnia ograniczona gwarancja |
| • | Bezpłatne wsparcie od profesjonalnie przeszkolonych specjalistów pomocy technicznej z USA |
| Numer modelu： | MB303EP-B |
| Kolor： | Czarny i srebrny |
| Obsługiwany rozmiar dysku： | 2 x E1.S SSD (obsługuje wyłącznie E1.S SSD o wysokości 9.5mm) |
| Kompatybilny typ dysku： | E1.S PCIe 5.0/4.0/3.0 NVMe SSD |
| Liczba dysków： | 2 |
| Kompatybilny slot PCIe： | 1 x slot rozszerzeń PCIe 5.0 x8 / x16 (płyta główna wymaga bifurkacji slotu PCIe x8 do x4/x4 lub slotu PCIe x16 do x4/x4/x4/x4) |
| Interfejs hosta： | PCIe 5.0 x8 |
| Zasilanie： | Przez PCIe oraz 6-pinowe złącze zasilania PCIe |
| Prędkość transferu： | Do 128Gbps (w zależności od prędkości dysku) |
| Obsługiwana pojemność SSD： | Bez ograniczeń |
| Chłodzenie dysków： | 1 x wentylator 50 x 50 x 15mm |
| Konstrukcja / Materiał： | Metal z częściowym wykorzystaniem tworzywa ABS |
| Wymiary (S x W x G)： | 121 x 21.8 x 226.8 mm |
| Masa netto produktu： | 315.7 g |
| Masa netto opakowania： | 417.2 g |
| Wskaźnik aktywności dysku LED： | Zielony: LED (zasilanie dysku: stałe zielone światło, dostęp do dysku: migające zielone światło) Bursztynowy: LED (funkcja definiowana przez hosta) Pusty: LED wyłączony |
| Napięcie robocze： | 12V, 3.3V |
| Pobór mocy (bez SSD)： | 3W |

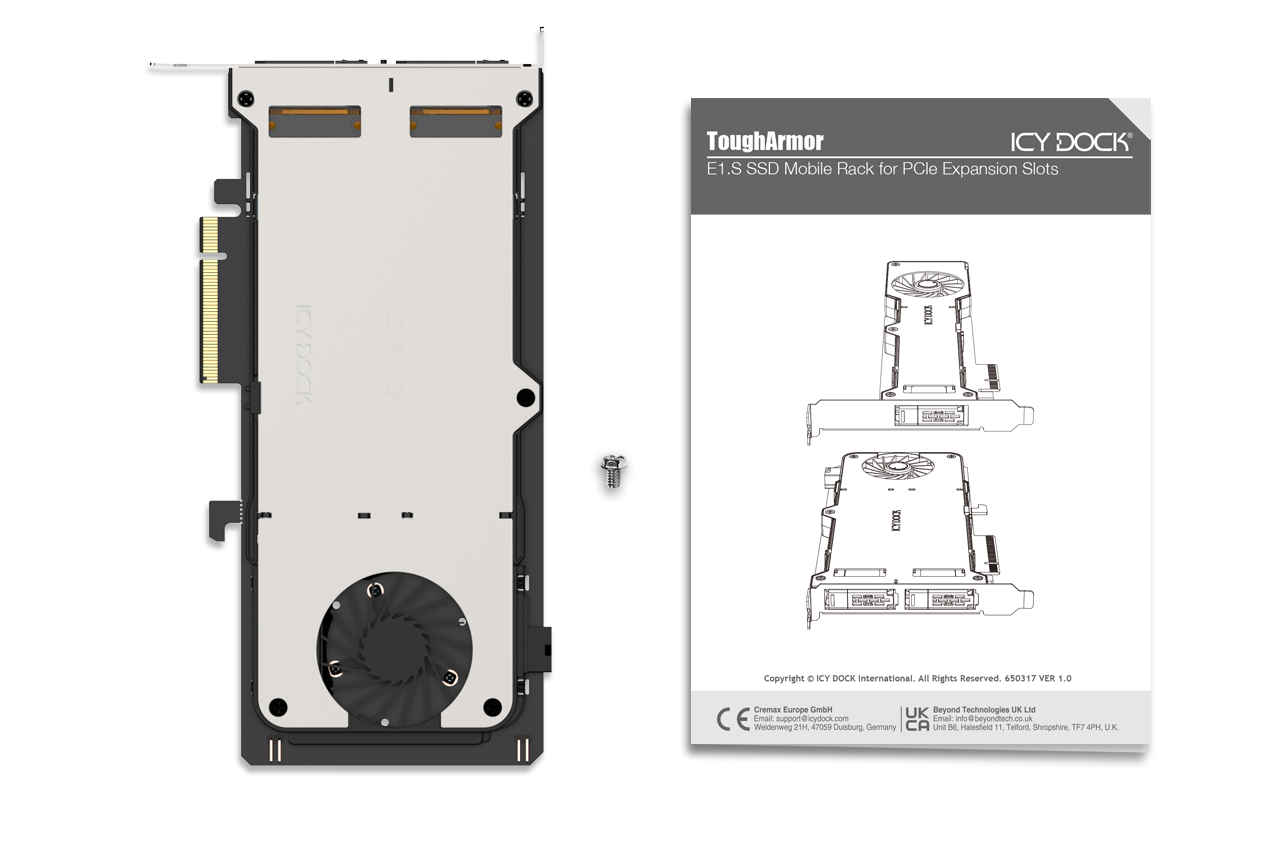

| Zawartość opakowania： | Urządzenie, instrukcja obsługi, śruby |
| Trwałość złącza： | 5,000 |
| Wilgotność： | 5%~65% RH |
| Temperatura pracy： | 0°C do 70°C (32°F do 158°F) |
| Temperatura przechowywania： | -35°C do 75°C (-31°F do 167°F) |
| Zgodność： | CE, UKCA, RoHS, REACH |
| Gwarancja： | 5 lat |

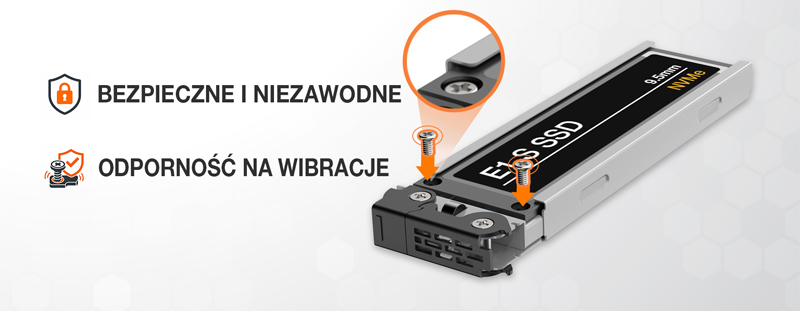

Kompatybilna kieszeń na dysk (Caddy):
Powiązane Produkty:
Powiązane Serie Produktów:
Szybkie linki:
Q: Dlaczego mój nowy dysk NVMe SSD wykazuje spadek wydajności lub niestabilne działanie po podłączeniu przez kieszeń PCIe na dysk?
A: Szybkie urządzenia PCIe, takie jak dyski NVMe SSD, wymagają precyzyjnej i stabilnej integralności sygnału do prawidłowego działania. Jeśli dysk NVMe SSD jest podłączony za pomocą kieszeni PCIe na dysk zamontowanej w slocie PCIe połączonym z CPU, który znajduje się daleko od procesora, dłuższe ścieżki na płycie głównej mogą zwiększać ryzyko degradacji sygnału. Taka degradacja może powodować spadki wydajności, niestabilność lub nieprzewidywalne działanie dysku NVMe SSD.
Aby zapewnić optymalną wydajność, zdecydowanie zaleca się instalację kieszeni PCIe na dysk w slocie PCIe znajdującym się najbliżej procesora. Minimalizuje to fizyczną odległość transmisji sygnału, znacząco redukując ryzyko degradacji sygnału oraz zapewniając stabilną, spójną wydajność i oczekiwane prędkości transferu.
Q: System nie wykrywa dysku E1.S SSD zainstalowanego w obudowie ICY DOCK. Co powinienem zrobić?
A: Ponieważ płyta główna i system operacyjny mogą nie obsługiwać hot-swap, jeśli ich kompatybilność nie została potwierdzona, zdecydowanie zalecamy wyłączenie urządzenia/systemu przed wkładaniem lub wyjmowaniem dysku E1.S SSD.
Jeśli system nadal nie wykrywa dysku po instalacji, wykonaj poniższe kroki, aby ręcznie przeskanować nowy sprzęt:
Windows 11 / Windows 10 / Windows 8 – W polu wyszukiwania na pasku zadań wpisz menedżer urządzeń i kliknij go z menu. Po otwarciu okna menedżera urządzeń kliknij prawym przyciskiem myszy ikonę stacje dysków, a następnie kliknij skanuj w poszukiwaniu zmian sprzętu.
Windows 7 – Kliknij prawym przyciskiem myszy ikonę komputer na pulpicie, wybierz właściwości, kliknij menedżer urządzeń, kliknij prawym przyciskiem myszy ikonę stacje dysków, a następnie kliknij skanuj w poszukiwaniu zmian sprzętu.
Q: Jaka jest funkcja 2-pinowego (2P) złącza w MB303E5P-B?
A: 2-pinowe (2P) złącze w MB303E5P-B zostało zaprojektowane jako interfejs wejściowy dla bursztynowego sygnału LED dysku E1.S SSD. Umożliwia ono systemowi hosta sterowanie bursztynowym wskaźnikiem LED zainstalowanego dysku E1.S SSD.
Q: Co oznacza bursztynowa dioda LED na dysku E1.S SSD?
A: Bursztynowa dioda LED jest zazwyczaj używana do wskazywania statusu dysku, takiego jak awaria lub lokalizacja, zgodnie ze standardami branżowymi. Jednak rzeczywiste działanie i znaczenie diody LED zależy od implementacji systemu hosta.
Q: Jak sterowana jest bursztynowa dioda LED w MB303E5P-B?
A: Bursztynowa dioda LED nie jest sterowana autonomicznie przez sam adapter. Zamiast tego sygnał sterujący musi być dostarczony zewnętrznie przez złącze 2P z systemu hosta lub kontrolera. MB303E5P-B działa jako interfejs pass-through dla tego sygnału LED.
