| Dostępne opcjonalne certyfikaty dla ToughArmor MB508V5P-B | |
| TAA | Zgodność z ustawą o umowach handlowych (Trade Agreements Act) |
| UL | Certyfikacja standardów bezpieczeństwa |
| UL94 | Palność materiałów z tworzyw sztucznych |
| FCC | Zgodność z przepisami Federalnej Komisji Łączności |
| Szeroki zakres temperatur | MIL-STD-810H - Metoda 501.7 i 502.7 |

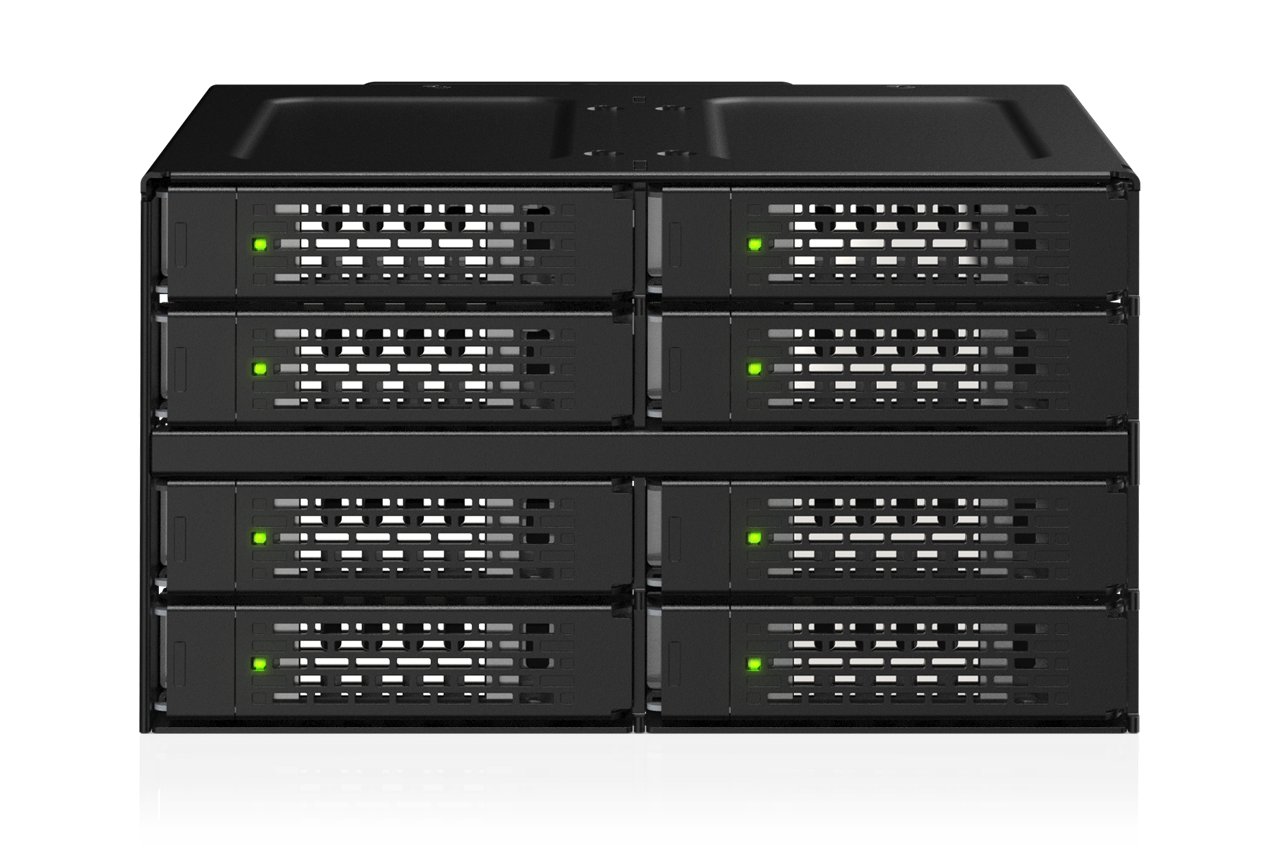

| • | Pasuje do 8 × 15 mm dysków SSD U.2/U.3 NVMe w 2 × wnękach 5.25" |

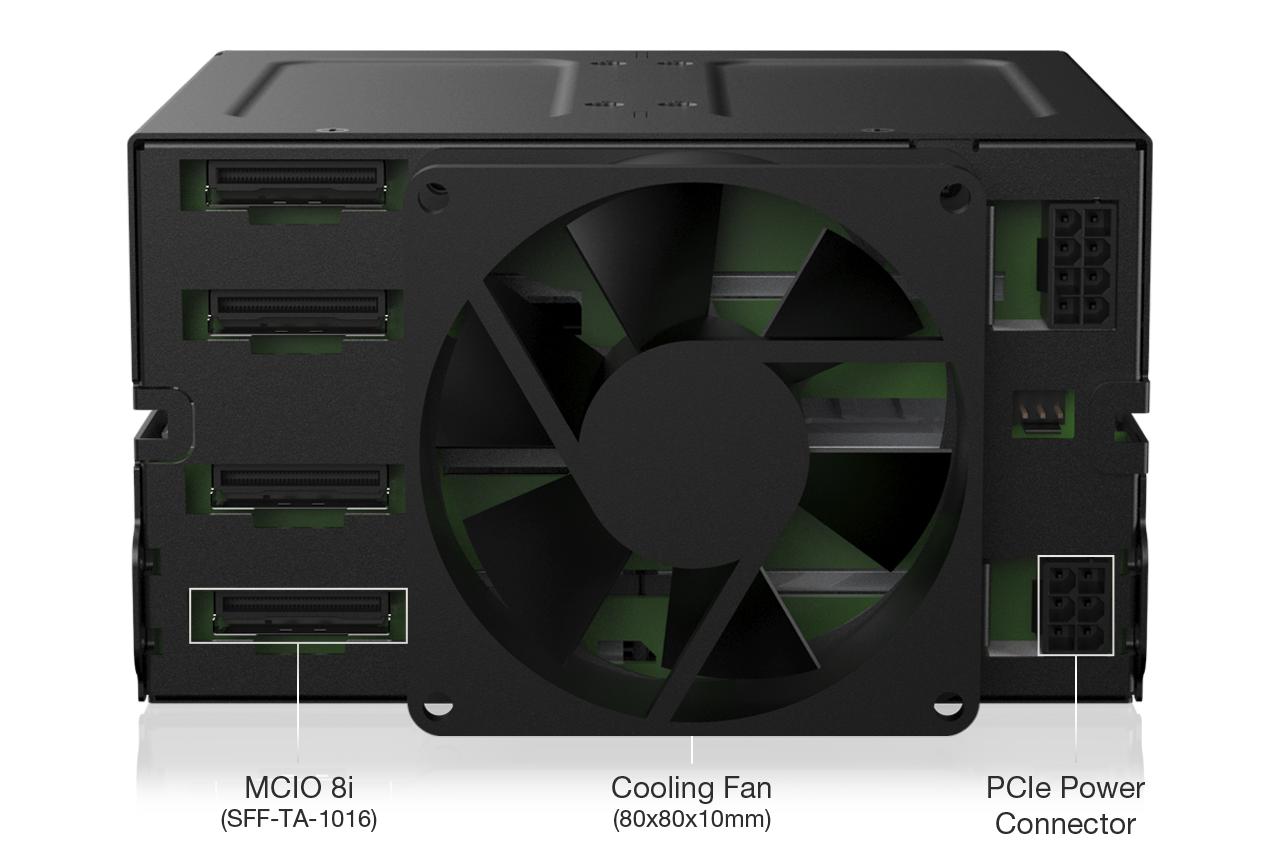

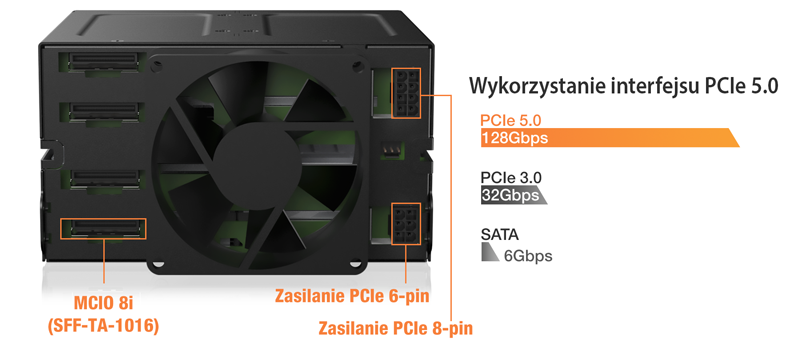

| • | 4 × złącza MCIO 8i (SFF-TA-1016) obsługują PCIe Gen5 x4 na każdy dysk |
| • | Kompatybilny z kartami Tri-Mode HBA/RAID (tylko tryb NVMe) |
| • | Zapewnia do 128 Gb/s łącznej przepustowości |

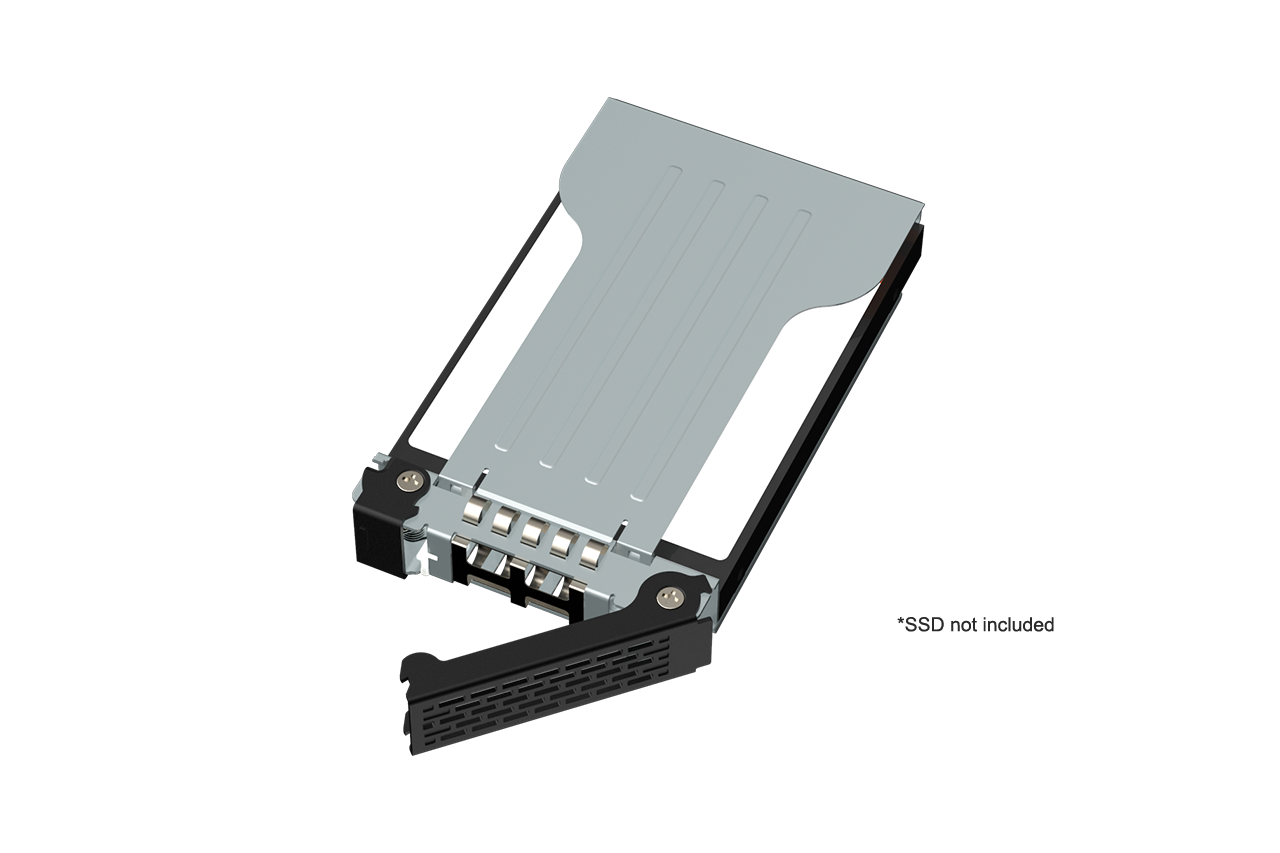

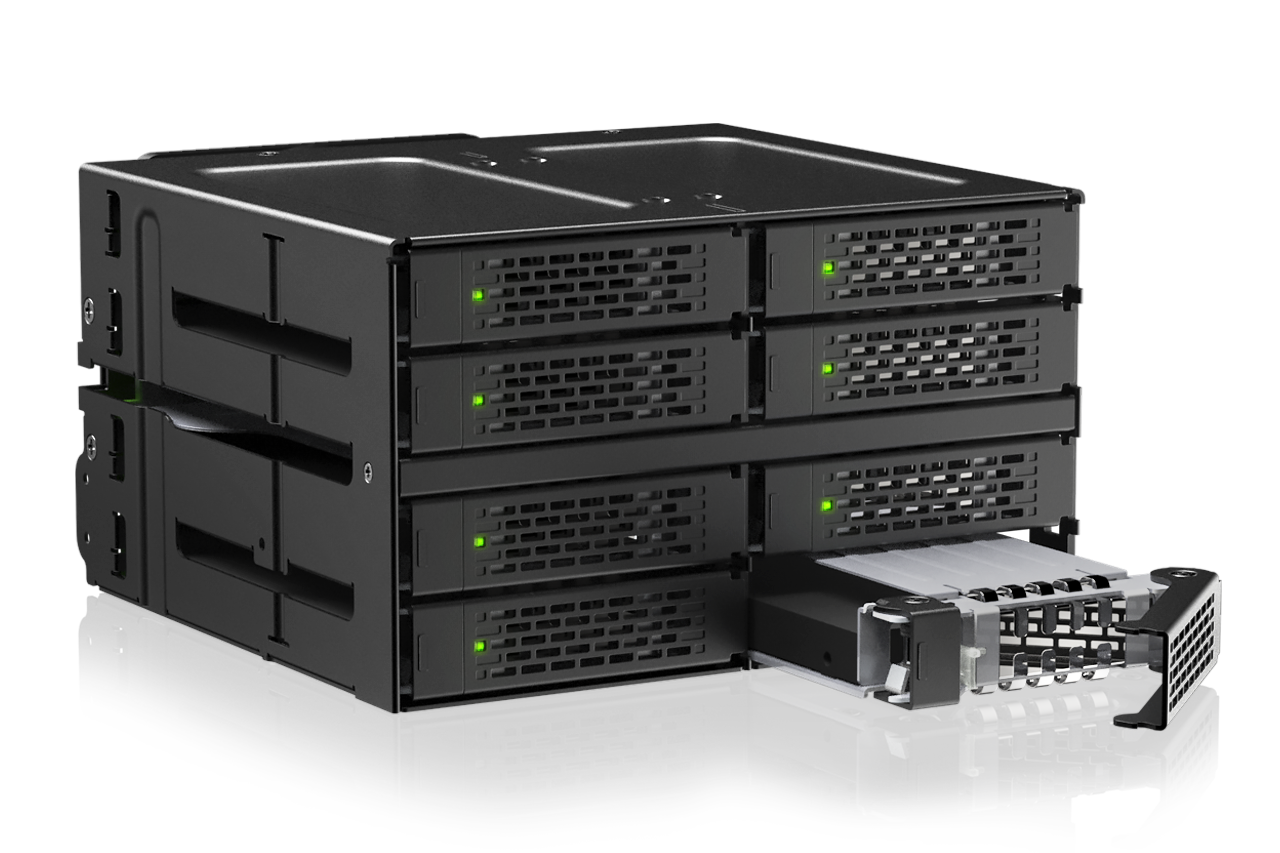

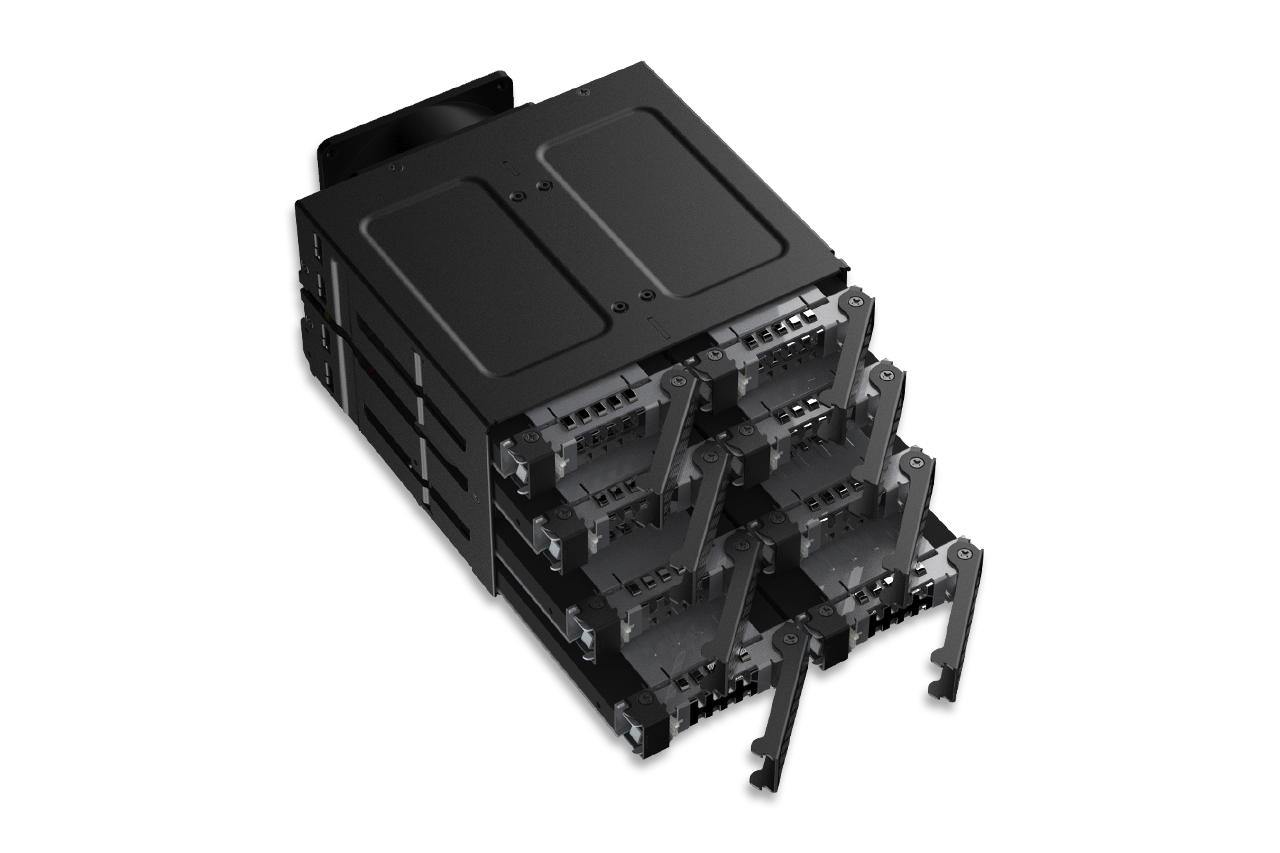

| • | Wymienne podczas pracy tacki EZ-Slide dla szybkiej konserwacji i bezpiecznego przenoszenia danych |
| • | Obsługuje dyski SSD U.2/U.3 o wysokości od 7 mm do 15 mm (przygotowany na przyszłe standardy 5 mm i 9.5 mm) |

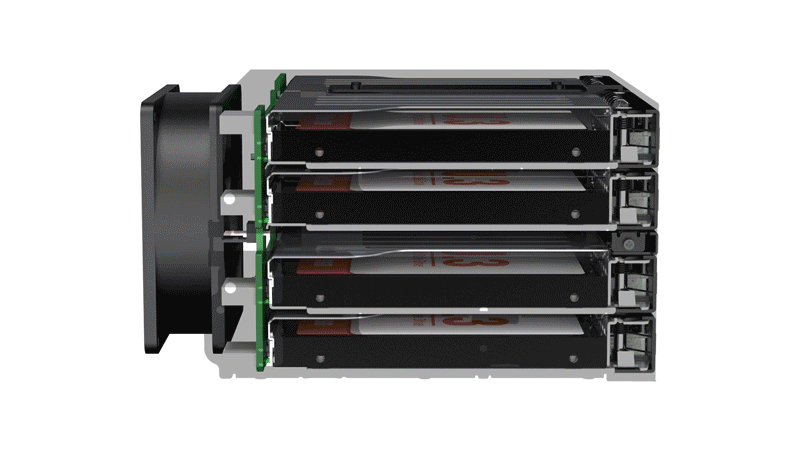

| • | Wentylator chłodzący 80 mm + zoptymalizowany przepływ powietrza dla stabilnej pracy Gen5 |
| • | 1 × zasilanie PCIe 8-pin + 1 × PCIe 6-pin dla niezawodnego dostarczania wysokiej mocy |

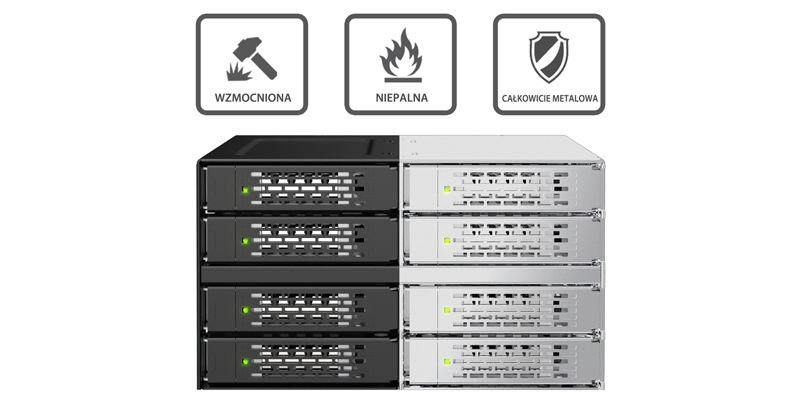

| • | Metalowa konstrukcja ToughArmor zapewniająca przemysłową trwałość |

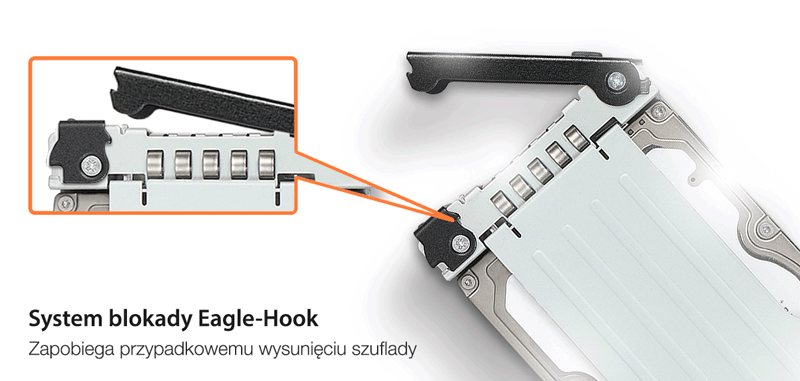

| • | System blokady tacki Eagle-Hook zapobiega przypadkowemu wysunięciu |
| • | Idealne do serwerów AI, przetwarzania brzegowego i stacji roboczych dla mediów |
| • | 5-letnia gwarancja / zgodność z CE, UKCA, RoHS, REACH |
| Numer modelu： | MB508V5P-B |
| Kolor： | Czarny |
| Obsługiwany rozmiar dysku： | 2.5" (do 15mm wysokości) |
| Kompatybilny typ dysku： | SSD U.2 lub U.3 |
| Liczba dysków： | 8 |
| Wnęka dyskowa： | 2 × wnęki 5.25" |

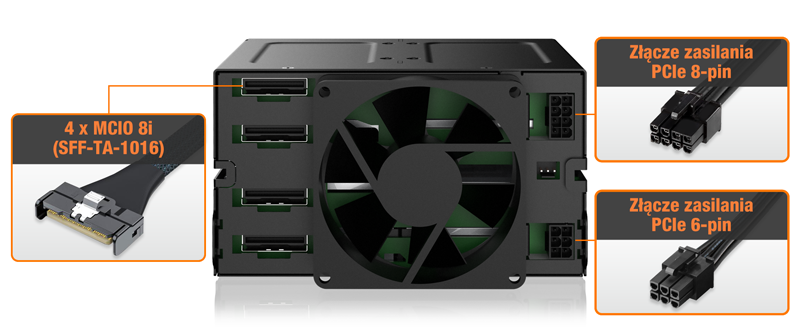

| Interfejs hosta： | 4 × MCIO 8i (SFF-TA-1016) (kompatybilny z kartą Tri-Mode HBA/RAID) |
| Zasilanie： | 1 × złącze zasilania PCI Express 8-pin; 1 × złącze zasilania PCI Express 6-pin |
| Prędkość transferu： | Do 128Gb/s (w zależności od prędkości SSD) |
| Obsługiwana pojemność SSD： | Brak ograniczeń |
| Chłodzenie dysku： | 1 × wentylator 80 mm |
| Konstrukcja / Materiał： | Pełny metal |
| Hot Plug： | Tak |
| Wymiary produktu (S × W × G)： | 146 × 84 × 158.2 mm |
| Waga netto produktu： | 1482.7 g |
| Waga brutto opakowania： | 1759.8 g |
| Wskaźnik LED aktywności dysku： | Zasilanie dysku: światło ciągłe zielone; Dostęp do dysku: migające zielone |

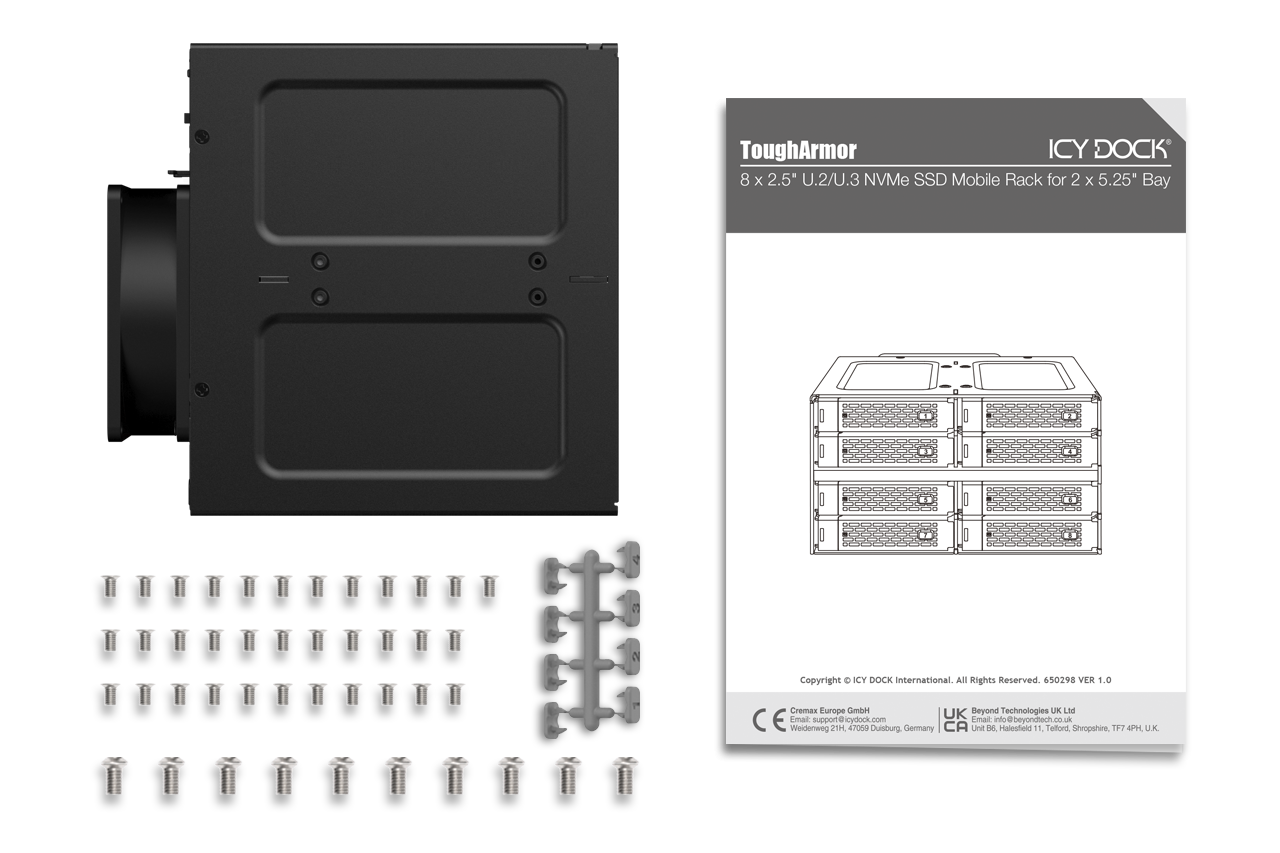

| Zawartość opakowania： | 1 - urządzenie, 1 - instrukcja obsługi, 1 - zaślepka ID, 44 - śruby |
| Cykl wtyczek złącza： | 10000 |
| Wilgotność： | 5%~65% RH |
| Temperatura pracy： | 0°C do 70°C (32°F do 158°F) |
| Temperatura przechowywania： | -35°C do 70°C (-31°F do 158°F) |
| Zgodność： | CE, UKCA, RoHS, REACH |
| Gwarancja： | 5-letnia ograniczona gwarancja |
Kompatybilna tacka dysku (Caddy):
Produkty powiązane:
Serie produktów powiązanych:
Szybkie łącza:
P: Czy możecie polecić kartę rozszerzeń kompatybilną z MB508V5P-B?
O: W przypadku użycia z kartami rozszerzeń lub płytami głównymi, które wymagają bifurkacji PCIe (na przykład gdy karta rozszerzeń nie zawiera układu przełączającego PCIe lub producent wyraźnie wymaga obsługi bifurkacji PCIe), prosimy upewnić się, że BIOS/UEFI Twojej płyty głównej obsługuje konfigurację bifurkacji PCIe dla gniazda PCIe x16 lub x8 używanego z MB508V5P-B. W takich przypadkach ustaw podział linii PCIe w BIOS/UEFI płyty głównej na x4/x4/x4/x4 dla gniazda PCIe x16 lub x4/x4 dla gniazda PCIe x8, aby zapewnić kompatybilność z MB508V5P-B.
Kliknij ikonę poniżej, aby sprawdzić, czy Twoja płyta główna lub karta rozszerzeń obsługuje tryb bifurkacji PCIe. Dla najlepszej kompatybilności zdecydowanie zalecamy używanie kabli rekomendowanych lub produkowanych przez producenta płyty głównej lub karty rozszerzeń.
Obecnie jesteśmy w trakcie certyfikacji naszej obudowy NVMe u wiodących producentów kart rozszerzeń i płyt głównych. Będziemy aktualizować listę, aby uwzględniać kompatybilne akcesoria.
Aby zgłosić kompatybilną kartę rozszerzeń, kabel lub płytę główną, lub sprawdzić kompatybilność elementów, które nie znajdują się na liście, kliknij tutaj.
P: Zainstalowałem dysk i urządzenie zgodnie z instrukcją obsługi produktu, ale system nadal nie wykrywa dysku. Jak rozwiązać ten problem?
O: Najpierw potwierdź kompatybilność swojego sprzętu i upewnij się, że dysk, obudowa dysku, kabel i interfejsy hosta są kompatybilne. Spróbuj podłączyć dysk bezpośrednio do hosta, aby sprawdzić, czy system go wykryje. Jeśli nadal nie zostanie wykryty, pozwoli to wykluczyć problemy z obudową dysku. Możesz także spróbować podłączyć obudowę dysku z innymi dyskami, kablami lub systemami, aby sprawdzić, czy problem zostanie rozwiązany. Jeśli system nadal nie wykrywa dysku, oto możliwe przyczyny:
| • | Niewystarczająca liczba linii PCIe w systemie: Niezależnie od tego, czy podłączasz obudowę dysku do płyty głównej, czy karty rozszerzeń, ważne jest, aby zrozumieć, że liczba dostępnych linii PCIe jest ograniczona. Obejmuje to znajomość liczby linii zapewnianych przez CPU i chipset oraz sposobu ich alokacji. Nieprawidłowa konfiguracja może prowadzić do wolniejszych transferów, niestabilnych połączeń lub nawet do braku wykrycia dysku. |
| • | Niekompatybilne protokoły interfejsu: Należy upewnić się, czy złącze Mini-SAS HD, OCuLink, SlimSAS lub MCIO na płycie głównej lub karcie rozszerzeń obsługuje NVMe. |
| • | Niekompatybilny standard pinoutu interfejsu: Przed podłączeniem obudowy dysku do portu Mini-SAS HD, OCuLink, SlimSAS lub MCIO na płycie głównej lub karcie rozszerzeń, należy sprawdzić, czy port używa tego samego standardu pinoutu, co port w naszej obudowie dysku. Informacje o standardzie pinoutu można znaleźć w tabeli specyfikacji na stronie produktu – tam podano, czy standard to Legacy czy SFF-9402 1.1. |
| • | Zbyt długa długość kabla połączeniowego: Aby zapewnić optymalną wydajność, zaleca się używanie kabla połączeniowego o długości nieprzekraczającej 50 cm. Użycie dłuższych kabli może prowadzić do nadmiernej utraty sygnału, powodując wolniejsze transfery, niestabilne połączenia, a nawet brak wykrycia dysku. Ponadto zalecamy używanie tego samego złącza interfejsu dla urządzenia i hosta, aby uniknąć problemów z kompatybilnością. |
P: Mój dysk NVMe nie został wykryty po ponownym włożeniu go do urządzenia podczas pracy systemu?
O: Dla systemów obsługujących funkcję hot-swap, po każdym cyklu wyjęcia i włożenia dysku podczas działania systemu wymagane jest ręczne odświeżenie w systemie operacyjnym, aby dysk został rozpoznany.
Jeśli po ręcznym odświeżeniu dysk nadal nie zostanie wykryty, system może nie obsługiwać funkcji hot-swap. Zalecamy skontaktowanie się z producentem płyty głównej lub karty rozszerzeń w celu potwierdzenia obsługi funkcji hot-swap dla NVMe.
Windows 11 / Windows 10 / Windows 8 – W polu wyszukiwania na pasku zadań wpisz Menedżer urządzeń, następnie wybierz z menu, kliknij prawym przyciskiem na dysku i wybierz opcję wyszukaj zmiany sprzętu.
Windows 7 – Kliknij prawym przyciskiem ikonę Komputer na pulpicie i wybierz Właściwości, następnie kliknij Menedżer urządzeń, kliknij prawym przyciskiem na dysku i wybierz opcję wyszukaj zmiany sprzętu.
P: Śruby montażowe do urządzenia wydają się zbyt krótkie, aby przymocować urządzenie do mojego systemu. Co mogę zrobić?
O: Dla obudów komputerowych z grubszą blachą, dołączone śruby montażowe (M3*2.5L) mogą nie wystarczyć, aby odpowiednio przymocować urządzenie. Proszę użyć dłuższych śrub (M3*4L) lub skontaktować się z nami pod adresem euinfo@icydock.com.com w celu otrzymania zamiennych śrub.
P: Czy mogę wymienić wentylator chłodzący w urządzeniu? Czy to unieważni gwarancję?
O: Używany przez nas wentylator został dokładnie przetestowany z obudową dysku, aby zapewnić jego prawidłowe działanie oraz obsługę regulacji prędkości (dla wybranych modeli). Dlatego zalecamy pozostanie przy oryginalnym wentylatorze dla najlepszej wydajności. Rozumiemy jednak, że nie w każdej aplikacji jest to możliwe, dlatego honorujemy gwarancję również w przypadku użycia wentylatora firm trzecich. Należy jednak pamiętać, że jeśli wentylator innej firmy spowoduje uszkodzenia elektryczne urządzenia, gwarancja może zostać unieważniona.
P: Jaką specyfikację należy sprawdzić przed zakupem wentylatora chłodzącego innej firmy?
O: Poniżej przedstawiamy wymagania dotyczące specyfikacji wentylatora oraz kompatybilne modele dla MB699V5P-B
| Wymiary wentylatora (Dł x Szer x Wys) | 80 x 80 x 25mm |
| Typ złącza | 3-pinowy Wafer 2.54mm |
| Napięcie znamionowe (VDC) | 12V DC |
| Prąd znamionowy (A) | < 0.24A (240mA) |
| Specyfikacja śrub | Główka płaska krzyżakowa – M3 x 8mm – Stal (Dostarczona z oryginalnym wentylatorem) |
P: Czuję, że górna i dolna metalowa sprężyna tacki dysku blokuje się podczas jej wkładania. Co powinienem zrobić?
O: Wyjmij tackę dysku z obudowy i włóż ją ponownie, nie wywierając nadmiernego nacisku na metalową siatkę z przodu tacki. Nadmierna siła może spowodować wygięcie górnej i dolnej sprężyny, co utrudni wkładanie tacki. W takim przypadku nie wciskaj tacki na siłę, ponieważ może to uszkodzić sprężyny.
 |
| Proszę NIE wywierać nadmiernego nacisku na metalową siatkę, jak pokazano |
