Dzięki technologii PCIe 5.0, zapewniającej do 128 Gb/s na każdy SSD, model MB699V5P-B oferuje dwukrotnie większą przepustowość niż PCIe 4.0 i czterokrotnie większą niż PCIe 3.0. Ta wyjątkowa szybkość sprawia, że doskonale nadaje się do zastosowań takich jak:
Szczegółowe informacje można znaleźć w naszej liście kompatybilności zawierającej zweryfikowane karty kontrolerów klasy enterprise i kable.
| Który ToughArmor MB699VP-B jest odpowiedni dla Ciebie? | |||
| Model | MB699VP-B | MB699VP-B V3 | MB699V5P-B |
| Wentylatory chłodzące | Dwa wentylatory (40 x 40 x 10 mm) |
Dwa wentylatory (40 x 40 x 20 mm) |
Dwa wentylatory (40 x 40 x 10 mm) |
| Prędkość wentylatora | 4 800 RPM | 8 000 RPM | 4 800 RPM |
| Złącza | 4 x MiniSAS HD 4i (SFF-8643) |
4 x OCuLink 4i (SFF-8612) | 2 x MCIO 8i (SFF-TA-1016) |
| Szybkość transferu | Do 64 Gb/s na SSD (w zależności od prędkości SSD) |
Do 64 Gb/s na SSD (w zależności od prędkości SSD) |
Do 128 Gb/s na SSD (w zależności od prędkości SSD) |

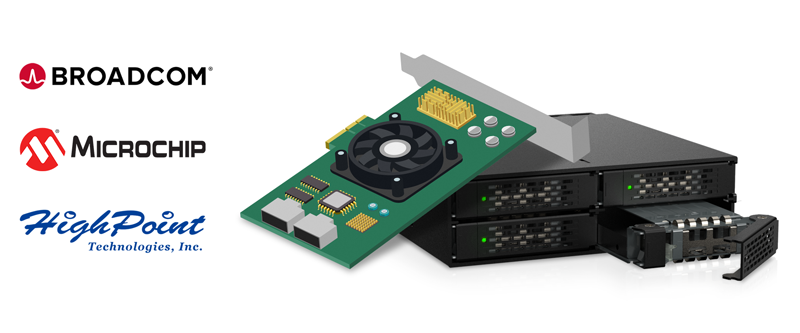

| Definicja pinów | Legacy | SFF-9402 Rev 1.1 (Kompatybilne z kontrolerami HBA/RAID Tri-mode) |
SFF-9402 Rev 1.1 (Kompatybilne z kontrolerami HBA/RAID Tri-mode) |
| Wymiary produktu (D x S x W) |
140,3 x 146 x 41,3 mm | 150,3 x 146 x 41,3 mm | 159,8 x 146 x 41,3 mm |
| Waga netto | 854,2 g | 911,2 g | 763,3 g |
| Waga brutto | 935,2 g | 945,7 g | 865,2 g |
| Odpowiedni dla | Adaptery NVMe HBA/RAID z wyjściem Legacy |
Adaptery HBA/RAID Tri-mode z wyjściem SFF-9402 |
Adaptery HBA/RAID Tri-mode z wyjściem SFF-9402 |
| Dostępne opcjonalne certyfikaty dla ToughArmor MB699V5P-B | |
| TAA | Zgodność z ustawą o umowach handlowych |
| UL | Certyfikat standardu bezpieczeństwa |
| UL94 | Palność materiałów plastikowych |
| FCC | Zgodność z przepisami Federalnej Komisji Łączności |
| Szeroki zakres temperatur | MIL-STD-810H - Metoda 501.7 i 502.7 |
| • | Obsługa hot-swap dla dysków |

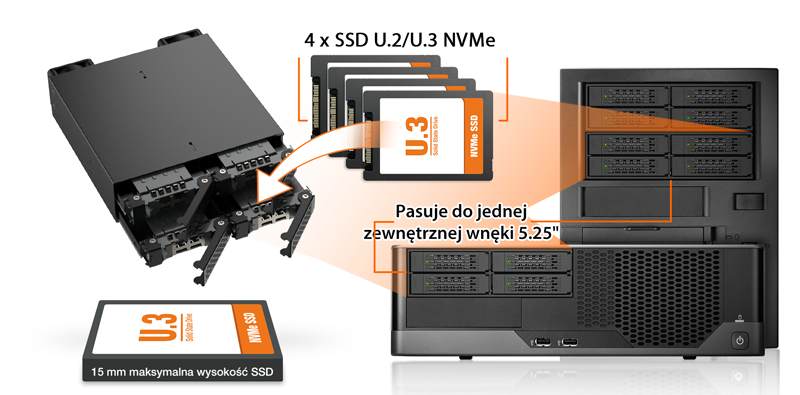

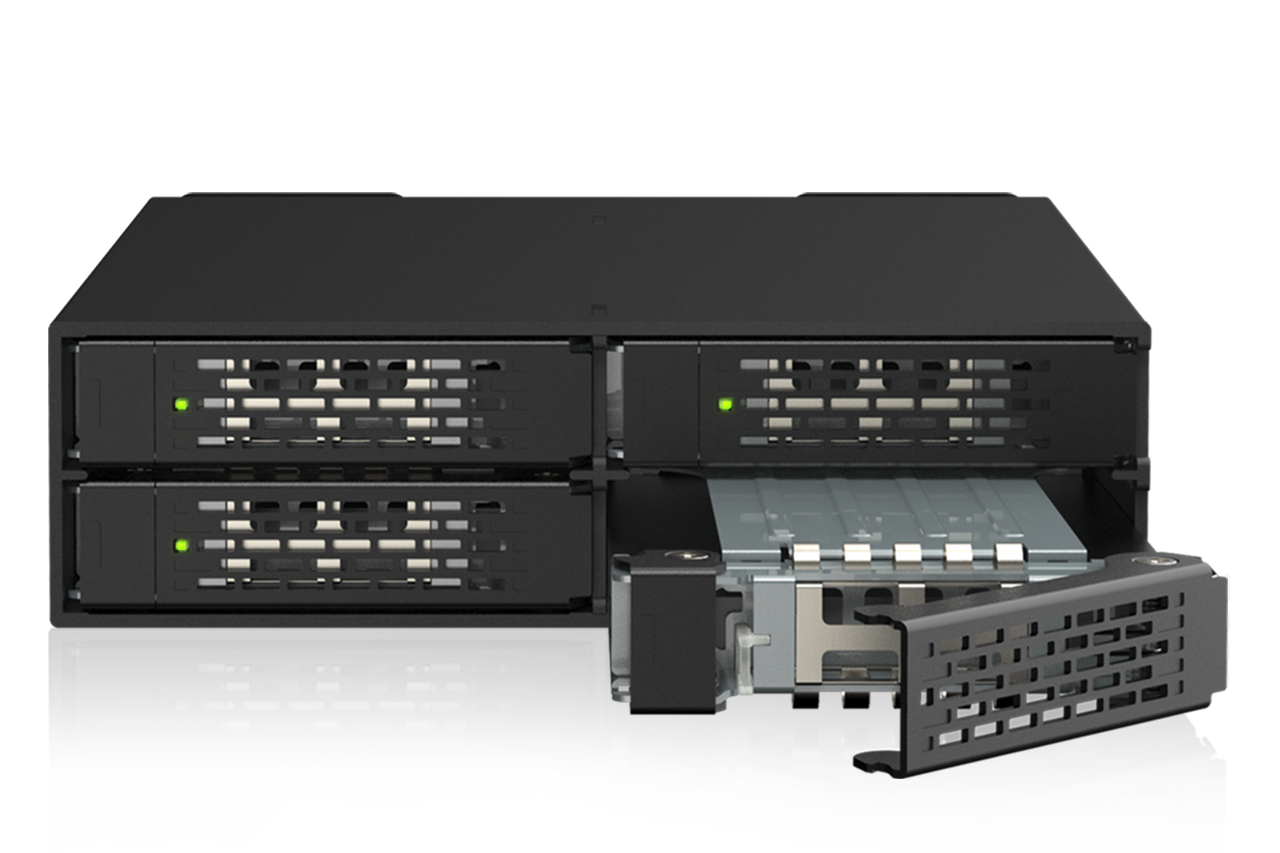

| • | Mieści 4× U.2/U.3 NVMe SSD (5–15 mm) w jednej zewnętrznej zatoce 5.25" |

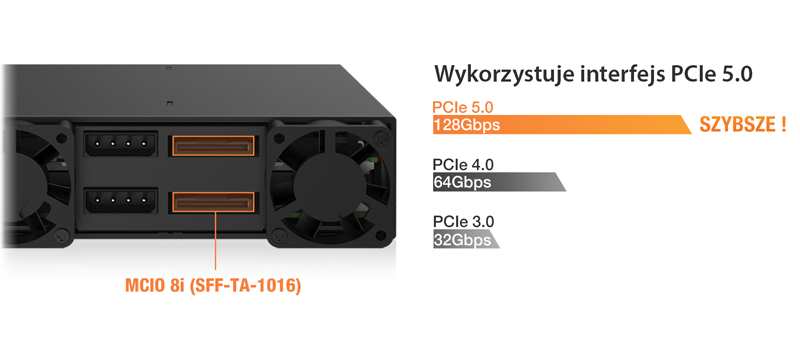

| • | Obsługuje PCIe 5.0 z prędkością transferu do 128Gb/s na SSD |

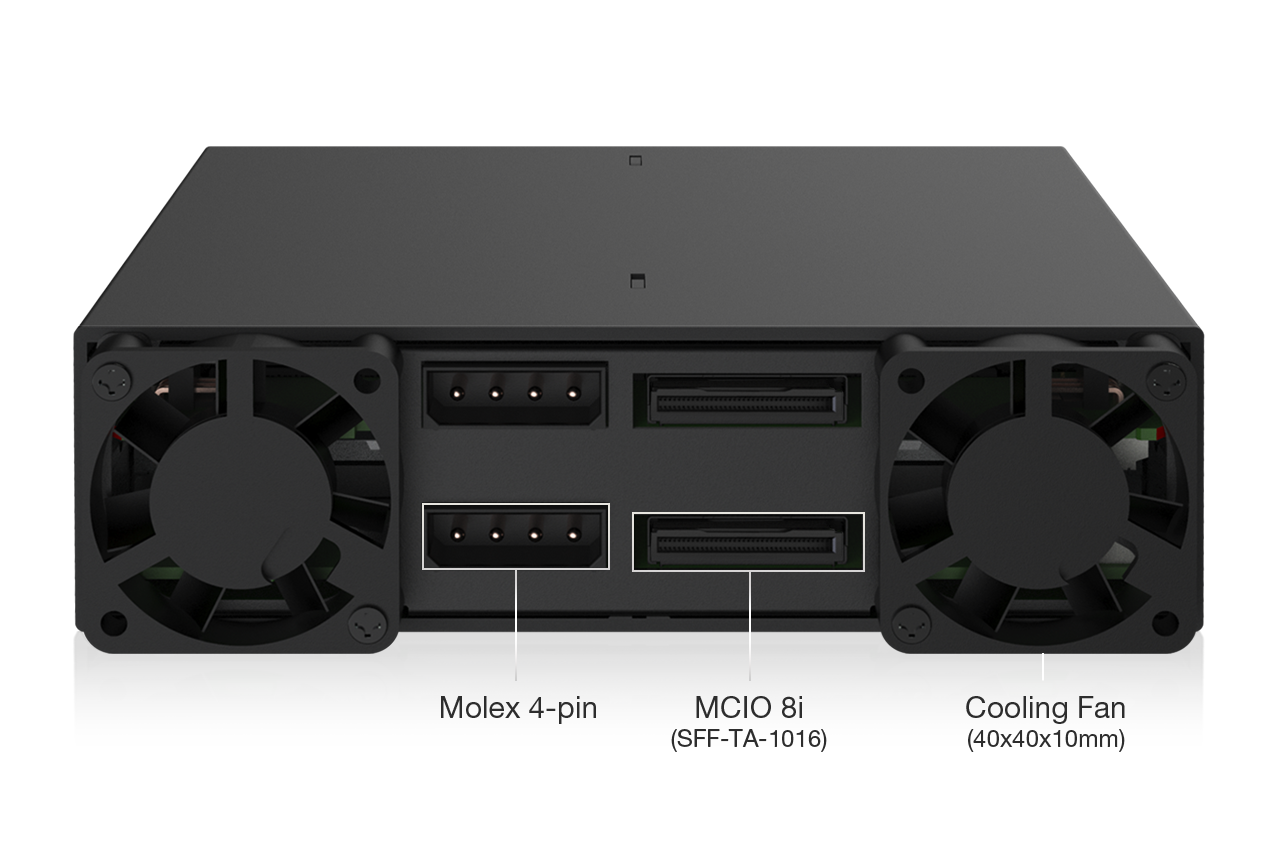

| • | Interfejs hosta: 2× złącza MCIO 8i (SFF-TA-1016) dla uproszczonego okablowania |
| • | Zasilanie: podwójne złącza Molex 4-pin dla bezpiecznego i niezawodnego zasilania |

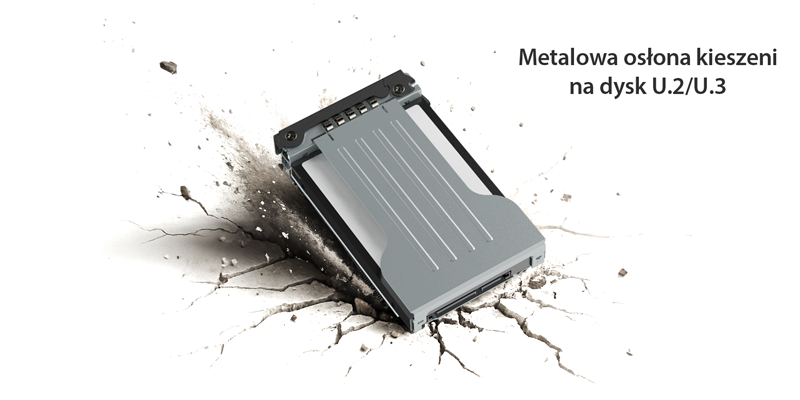

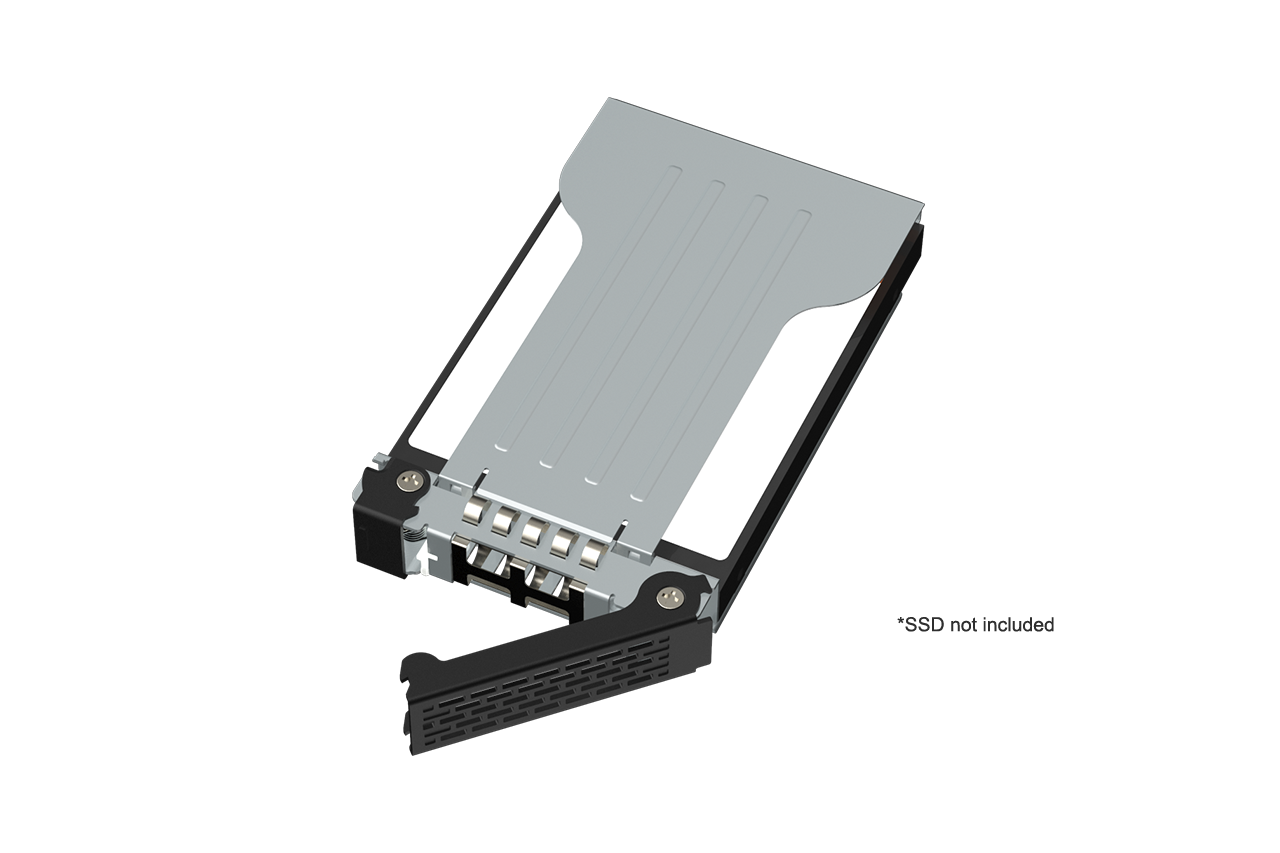

| • | Wyjmowane, całkowicie metalowe tacki EZ-Slide Mini (MB991TRAY-B) ułatwiające konserwację |
| • | Lekka aluminiowa obudowa poprawia efektywność chłodzenia i zmniejsza wagę |
| • | Blokada tacki Eagle-hook bezpiecznie utrzymuje tackę dysku w obudowie |

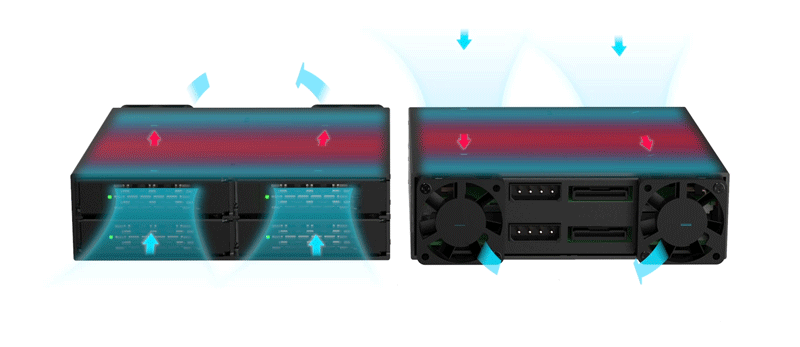

| • | Podwójne wentylatory chłodzące 40×40×10 mm z zoptymalizowanym przepływem powietrza |

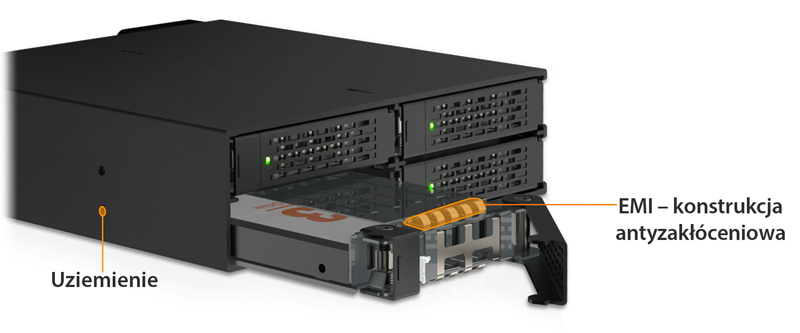

| • | Uziemienie EMI – ochrona SSD przed uszkodzeniami elektrycznymi |
| • | Wytrzymała konstrukcja ToughArmor zaprojektowana do zastosowań przemysłowych i korporacyjnych |
| • | Wiodąca w branży 5-letnia ograniczona gwarancja na wszystkie wady |
| • | Bezpłatne wsparcie techniczne od profesjonalnie przeszkolonego zespołu |
| Numer modelu： | MB699V5P-B |
| Kolor： | Czarny |
| Obsługiwany rozmiar dysku： | 2.5" (obsługuje U.2/U.3 SSD o wysokości do 15 mm) |
| Kompatybilny typ dysku： | U.2 lub U.3 |
| Liczba dysków： | 4 |
| Zatoka dyskowa： | Zatoka 5.25" |
| Interfejs hosta： | 2 x MCIO 8i (SFF-TA-1016), pin-out zgodny z SFF-9402 Rev 1.1 (kompatybilne z kartami Tri-mode HBA/RAID) |
| Zasilanie： | 2 x złącze zasilania Molex 4-pin |
| Szybkość transmisji： | Do 128Gb/s na SSD (w zależności od prędkości SSD) |
| Obsługiwana pojemność SSD： | Bez ograniczeń |
| Chłodzenie dysków： | 2 x wentylator 40×40×10 mm |
| Hot Plug： | Tak |

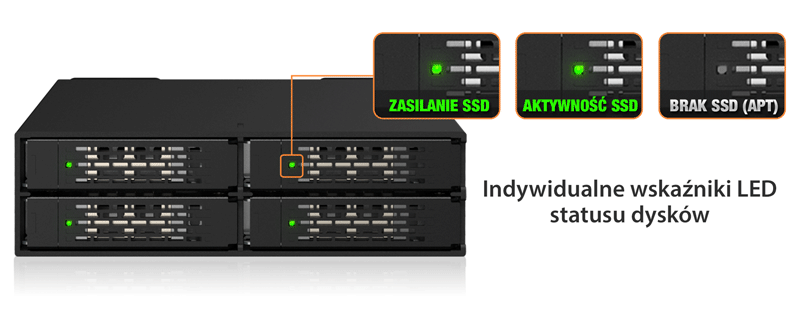

| Wskaźnik LED： | Zasilanie dysku: światło zielone ciągłe; Dostęp do dysku: migające zielone |
| Konstrukcja / Materiał： | Całkowicie metalowa |

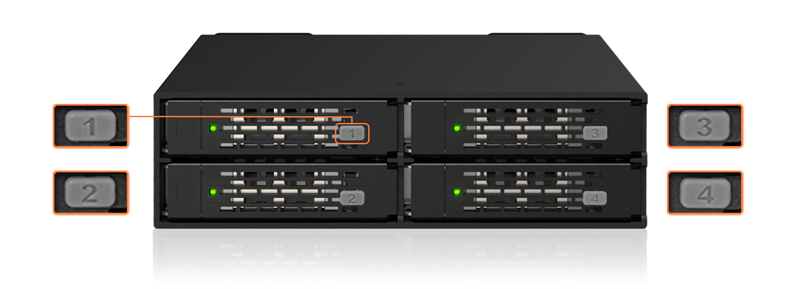

| Zawartość opakowania： | Urządzenie, instrukcja obsługi, śruby, wtyczka identyfikacyjna (ID Plug) |
| Wymiary (D x S x W)： | 159.8 x 146 x 41.3 mm |
| Waga netto produktu： | 763.3 g |
| Waga brutto opakowania： | 865.2 g |
| Liczba cykli podłączeń złącza： | 5 000+ |
| Wilgotność： | 5%~65% RH |
| Temperatura pracy： | 0°C do 70°C (32°F do 158°F) |
| Temperatura przechowywania： | -35°C do 70°C (-31°F do 158°F) |
| Zgodność： | CE, UKCA, RoHS, REACH |
| Gwarancja： | 5 lat ograniczonej gwarancji |
Kompatybilna tacka na dysk (Caddy):
Powiązane produkty:
Powiązana seria produktów:
Szybki link:
Q: Czy możecie polecić kartę rozszerzeń kompatybilną z MB699V5P-B?

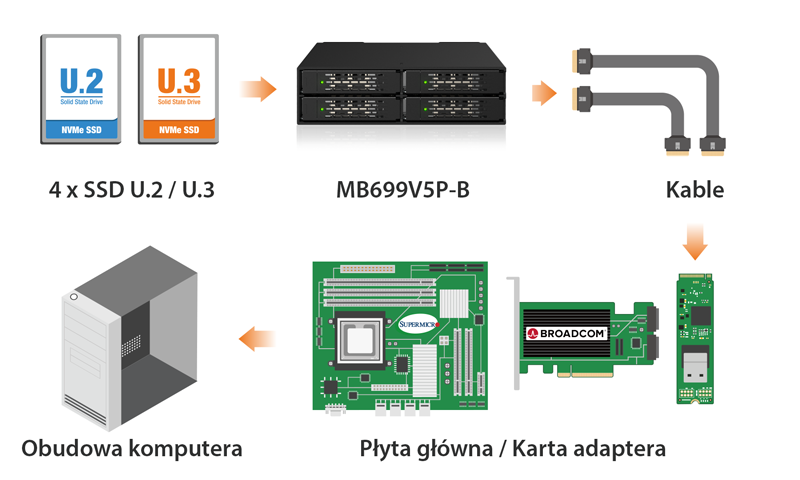

A: Aby zapewnić kompatybilność z MB699V5P-B, upewnij się, że karta rozszerzeń lub BIOS/UEFI płyty głównej obsługuje PCIe Bifurcation podczas korzystania z gniazda PCIe 16x lub 8x. Dodatkowo należy skonfigurować rozdzielacz PCIe w BIOS/UEFI w trybie x4, x4, x4, x4 dla gniazda PCIe 16x lub x4, x4 dla gniazda PCIe 8x.
Kliknij ikonę poniżej, aby sprawdzić kompatybilność płyt głównych lub kart rozszerzeń obsługujących tryb PCIe Bifurcation. Dla najlepszej kompatybilności zalecamy używanie kabli rekomendowanych lub produkowanych przez producenta płyty głównej lub karty rozszerzeń.
Obecnie jesteśmy w trakcie certyfikacji naszej obudowy NVMe z wiodącymi producentami kart rozszerzeń i płyt głównych. Będziemy regularnie aktualizować listę o kompatybilne akcesoria.
Aby zgłosić kompatybilną kartę rozszerzeń, kabel lub płytę główną albo sprawdzić kompatybilność kart rozszerzeń lub płyt głównych, które nie są wymienione na liście, kliknij tutaj.
Q: Zainstalowałem dysk twardy i urządzenie zgodnie z instrukcją w podręczniku produktu, ale system nadal nie wykrywa dysku. Jak mogę rozwiązać ten problem?
A: Najpierw potwierdź kompatybilność swojego sprzętu i upewnij się, że dysk, obudowa dysku, kabel i interfejsy hosta są ze sobą kompatybilne. Spróbuj podłączyć dysk bezpośrednio do hosta, aby sprawdzić, czy system go wykrywa. Jeśli nadal nie zostanie wykryty, można wykluczyć problemy z obudową dysku. Można także spróbować podłączyć obudowę dysku z innymi dyskami, kablami lub systemami, aby sprawdzić, czy problem ustąpi. Jeśli system nadal go nie wykrywa, poniżej znajdują się możliwe przyczyny:
| • | Niewystarczająca liczba linii PCIe w systemie: Niezależnie od tego, czy podłączasz obudowę dysku do płyty głównej czy karty rozszerzeń, należy pamiętać, że liczba dostępnych linii PCIe jest ograniczona. Obejmuje to zarówno liczbę linii udostępnianych przez procesor i chipset, jak i sposób ich przydziału. Brak uwzględnienia tych czynników może prowadzić do niższych prędkości transferu, niestabilnego połączenia, a nawet braku wykrycia dysku. |
| • | Niekompatybilne protokoły interfejsu: Bardzo ważne jest sprawdzenie, czy interfejs Mini-SAS HD, OCuLink, SlimSAS lub MCIO na płycie głównej lub karcie rozszerzeń obsługuje NVMe. |
| • | Niekompatybilny standard wyprowadzeń interfejsu (pinout): Przed podłączeniem obudowy dysku do portu Mini-SAS HD, OCuLink, SlimSAS lub MCIO na płycie głównej lub karcie rozszerzeń należy upewnić się, że port wykorzystuje ten sam standard wyprowadzeń co port w naszej obudowie dysku. W celu sprawdzenia standardu wyprowadzeń naszej obudowy można zapoznać się z tabelą specyfikacji na stronie produktu, gdzie wskazano, czy standardem jest Legacy czy SFF-9402 1.1. |
| • | Zbyt długa długość kabla połączeniowego: Aby zapewnić optymalną wydajność, zaleca się stosowanie kabla połączeniowego o długości nieprzekraczającej 50 cm. Używanie dłuższych kabli może prowadzić do nadmiernych strat sygnału, skutkujących niższą prędkością transferu, niestabilnym połączeniem, a nawet brakiem wykrycia dysku. Dodatkowo zalecamy stosowanie tego samego rodzaju złącza interfejsu zarówno w urządzeniu, jak i hoście, aby uniknąć potencjalnych problemów z kompatybilnością. |
Q: Śruby montażowe do urządzenia wydają się zbyt krótkie, aby bezpiecznie zamocować je w moim systemie — co powinienem zrobić?
A: W obudowach komputerowych z grubą blachą dołączone śruby montażowe (M3*2.5L) mogą nie być wystarczające do pewnego zamocowania urządzenia. Prosimy o użycie dłuższych śrub (M3*4L) lub o kontakt z nami pod adresem euinfo@icydock.com w celu uzyskania zamiennych śrub.
Q: Śruby montażowe do urządzenia wydają się zbyt krótkie, aby bezpiecznie zamocować je w moim systemie — co powinienem zrobić?
A: W przypadku obudów komputerowych z grubą blachą dołączone śruby montażowe (M3*2.5L) mogą nie wystarczyć do pewnego zamocowania urządzenia. Użyj dłuższych śrub (M3*4L), aby zamocować urządzenie lub skontaktuj się z nami pod adresem euinfo@icydock.com w celu uzyskania zamiennych śrub.
Q: Czy mogę wymienić wentylator chłodzący dołączony do urządzenia? Czy to unieważni gwarancję?
A: Wentylator chłodzący, którego używamy, został dokładnie przetestowany z obudową dysku, aby zapewnić jego prawidłowe działanie i obsługę kontroli prędkości (w wybranych modelach). Dlatego zalecamy pozostanie przy oryginalnym wentylatorze dla uzyskania najlepszej wydajności. Rozumiemy jednak, że nie zawsze sprawdzi się on we wszystkich zastosowaniach, dlatego zdecydowaliśmy się honorować gwarancję nawet przy użyciu wentylatora innej marki. Uwaga: jeśli wentylator innego producenta spowoduje uszkodzenie elektryczne urządzenia, gwarancja może zostać unieważniona.
Q: Na jakie parametry powinienem zwrócić uwagę przed zakupem wentylatora chłodzącego innej marki?
A: Poniższe informacje przedstawiają wymagania dotyczące specyfikacji wentylatora oraz kompatybilne modele wentylatorów dla MB699V5P-B
| Wymiary wentylatora (Dł x Szer x Wys) | 40 x 40 x 10mm | 40 x 40 x 20mm |
| Typ złącza | 3-pinowe Wafer | |
| Napięcie znamionowe (VDC) | 12V DC | |
| Prąd znamionowy (A) | < 0.12A (127mA) | |
| Specyfikacja śrub | Płaska główka krzyżakowa – M3 x 15mm – Stal (w zestawie z fabrycznym wentylatorem) |
Płaska główka krzyżakowa – M3 x 25mm – Stal (nie dołączone) |
Kompatybilne modele wentylatorów
(nieprzetestowane, używaj na własne ryzyko)
