flexiDOCK MB021VP-B Obudowa 2,5" U.2/U.3 NVMe SSD PCIe 4.0 bez tacki dla zewnętrznej wnęki dyskowej 3,5" (1 x SlimSAS SFF-8654 4i, brak obsługi Tri-mode)

Uwaga 1: Ten produkt został zaprojektowany z myślą o kompatybilności z kartami hosta NVMe-only. Ze względu na różne konstrukcje PCB, niedawno wprowadzone karty hosta NVMe/SATA/SAS Tri-Mode nie są kompatybilne z modelem MB021VP-B. Jeśli zakupiłeś ten model i masz problemy z łącznością z kartami Tri-Mode, skontaktuj się z nami pod adresem euinfo@icydock.com, aby uzyskać dalszą pomoc.

Uwaga 2: Aby wykorzystać dysk SSD M.2, U.2 lub U.3 NVMe w gnieździe PCIe 16x lub 8x, płyta główna lub karta dodatkowa musi obsługiwać tryb PCIe Bifurcation. Tryb ten dzieli linie PCIe na określone konfiguracje, takie jak x4, x4, x4, x4 dla gniazda 16x lub x4, x4 dla gniazda 8x, zapewniając możliwość odczytu dysku SSD przez system. Informacje na temat kompatybilnego sprzętu można znaleźć w sekcji FAQ. Jeśli twój sprzęt nie jest tam wymieniony, skontaktuj się z nami w celu uzyskania pomocy.

Wprowadzenie do produktu

FlexiDOCK MB021VP-B to kompaktowa mobilna obudowa rack U.2 NVMe PCIe 3.0/4.0 SSD obsługująca prędkość transferu danych do 64 Gb/s za pośrednictwem połączenia Slimline SAS (SFF-8654). Pasuje ona do zewnętrznej wnęki na dyski 3,5" (wnęka na dyskietki) w obudowie komputera i umożliwia instalację i demontaż dysków bez użycia tacki i drzwiczek. Użytkownicy mogą uzyskać dostęp do dysku SSD U.2 klasy korporacyjnej bez otwierania obudowy komputera lub używania jakichkolwiek narzędzi lub śrub. Wystarczy włożyć dysk U.2 SSD i włączyć zasilanie napędu.

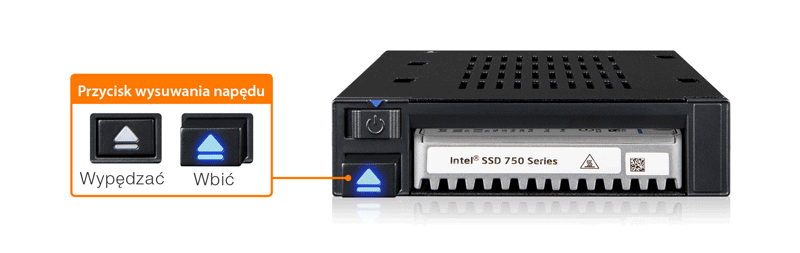

Beznarzędziowy, zdejmowany i elegancki

Konstrukcja bez tacki z otwartym przodem pozwala użytkownikom wymieniać dyski U.2 NVMe SSD w ciągu kilku sekund. Po włożeniu dysku do MB021VP-B przycisk wysuwania dysku wysuwa się. Aby wyjąć dysk, należy ponownie nacisnąć przycisk wysuwania, a dysk wyskoczy. Elegancka i czytelna dioda LED aktywności dysku jest wbudowana w przycisk wysuwania, wskazując stan dysku.

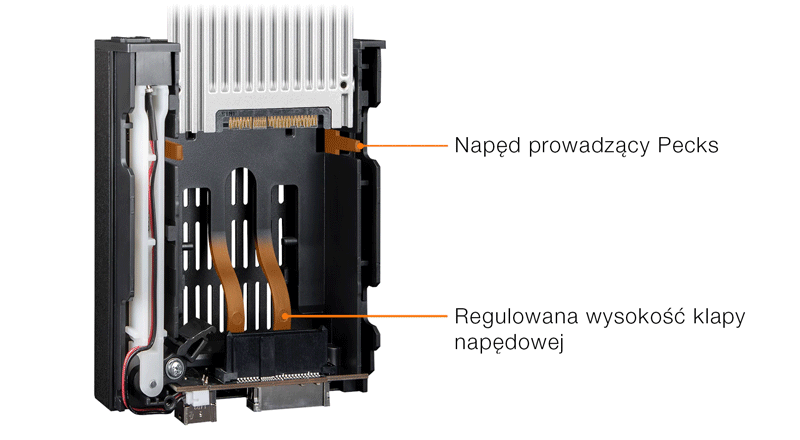

Inteligentny mechanizm prowadzenia napędu

Zaprojektowaliśmy inteligentny mechanizm prowadzenia dysku, który zapewnia płynne i stabilne wkładanie/wyjmowanie dysku, niezależnie od tego, czy używasz dysku U.2 SSD o wysokości 7 mm czy 15 mm. Po obu stronach dysku znajdują się dwie prowadnice, a z tyłu metalowa klapka, która automatycznie dostosowuje się do wysokości dysku. Każda prowadnica mocno dociska dysk, podczas gdy regulowana metalowa klapka dociska dysk w dół, aby poprawić jego stabilność.

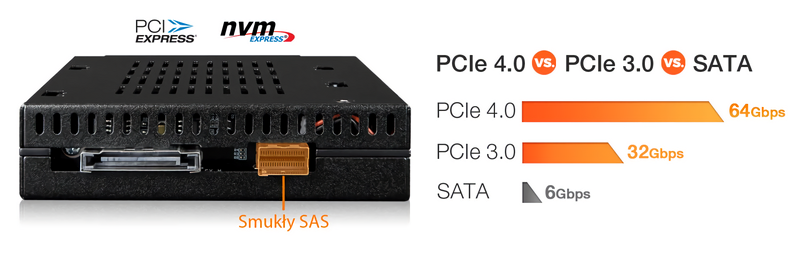

Najwyższa wydajność

Aby odblokować pełną wydajność U.2 NVMe PCIe 4.0x4 SSD, MB021VP-B wykorzystuje złącze Slimline SAS (SFF-8654) do obsługi prędkości transferu do 64 Gb/s i jest wstecznie kompatybilny z U.2 NVMe PCIe 3.0 x4 SSD do 32 Gb/s.

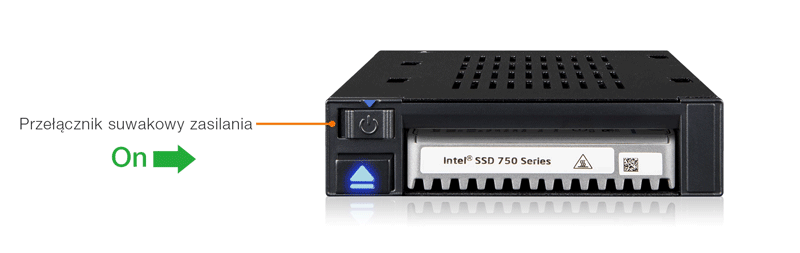

Indywidualny przełącznik zasilania napędu

FlexiDOCK MB021VP-B jest wyposażony w suwakowy przełącznik zasilania, umożliwiający użytkownikom wyłączenie dysków, gdy nie są używane, a także zmniejszenie zużycia energii i wydłużenie żywotności dysku. Pomaga to również w ochronie przed nieprzewidzianymi złośliwymi cyberatakami.
Bogactwo funkcji

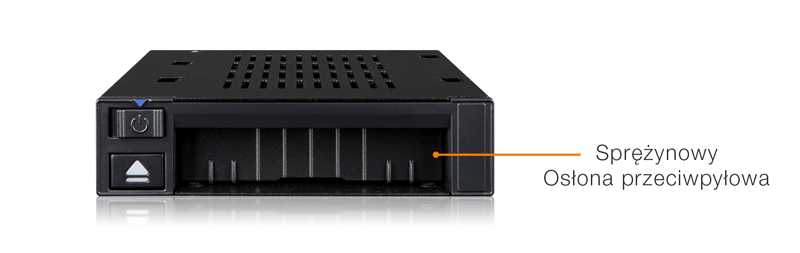

Gniazdo napędu jest przykryte sprężynową osłoną przeciwpyłową, która zapobiega przedostawaniu się kurzu i zanieczyszczeń do urządzenia i systemu.

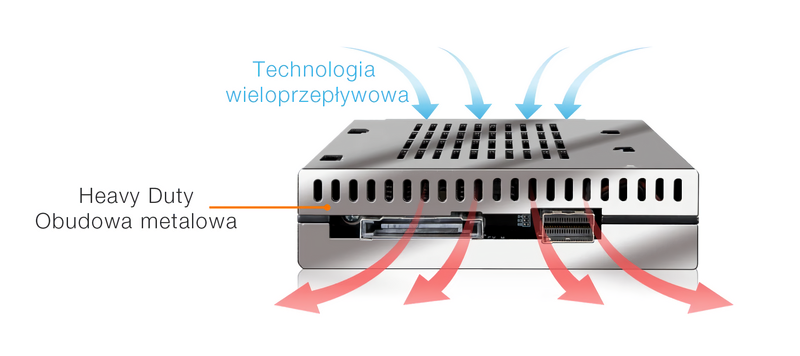

Wytrzymała metalowa obudowa jest w stanie sprostać najtrudniejszym warunkom i zapewnia wystarczające rozpraszanie ciepła dla dysków U.2 NVMe SSD o dużej mocy. Ponadto technologia Multi-Flow umożliwia swobodny przepływ powietrza przez otwory wentylacyjne umieszczone na górze i na dole urządzenia, utrzymując niską temperaturę dysku.
Wyjątkowa kompatybilność produktów

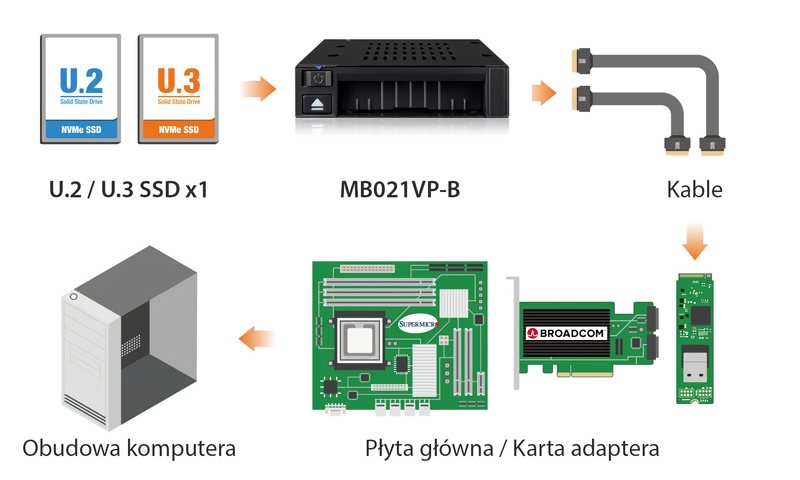

MB021VP-B jest kompatybilny z płytami głównymi, kartami RAID/HBA i adapterami M.2 głównych marek, w tym Adaptec, Areca, Broadcom, HighPoint, Supermicro i innych. Ta kompatybilność zapewnia swobodę wyboru spośród szerokiej gamy opcji sprzętowych, wykraczając poza ograniczenia konfiguracji systemów jednej marki. Aby uzyskać więcej informacji na temat kompatybilności produktów, kliknij tutaj.

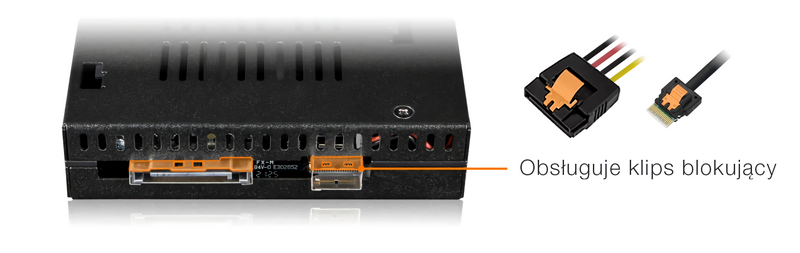

Złącza zasilania Slimline SAS i SATA obsługują kable danych i zasilania z zatrzaskiem blokującym. Po podłączeniu kable pozostają na miejscu, aby zapobiec przypadkowemu odłączeniu.

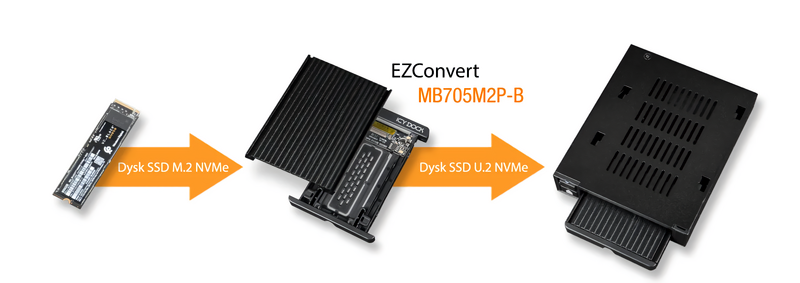

(Opcjonalnie) Adapter M.2 NVMe SSD na U.2 NVMe SSD

Konwersja dysku SSD M.2 NVMe na dysk SSD U.2 NVMe za pomocą adaptera EZConvert MB705M2P-B umożliwia beznarzędziową instalację dysku SSD i jest wyposażona w duży radiator zaprojektowany specjalnie dla szybkich dysków SSD M.2 NVMe. MB705M2P-B wykorzystuje złącze mostkowe do połączenia dysku M.2 NVMe SSD, zapewniając, że złote palce dysku M.2 NVMe SSD są chronione przed uszkodzeniem podczas wkładania i wyjmowania. Dzięki temu jest to idealne rozwiązanie dla użytkowników, którzy często wymieniają dyski SSD M.2 NVMe.
(Opcjonalnie) Wspornik wnęki napędu 3,5" na 5,25"

Przekształca wnękę na urządzenie 5,25" w wnękę na urządzenie 3,5" za pomocą wspornika wnęki na dysk Flex-Fit MB343SP, posiada solidną jednoczęściową konstrukcję z dodatkowymi podwójnymi gniazdami na dyski 2,5" do przechowywania dodatkowych dysków.

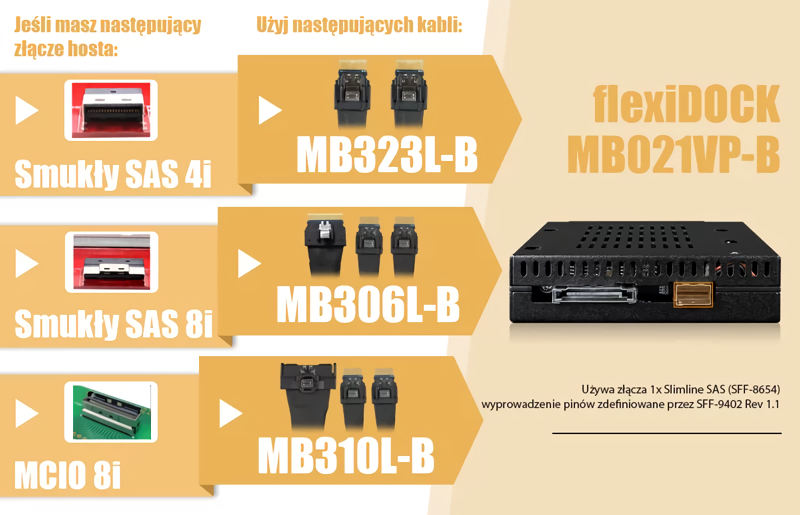

Explore our range of compatible cables to simplify your setup process, eliminating the need for extensive research and ensuring a more straightforward experience.
Compatible Drive Cables:
Oferujemy szeroki wybór podobnych produktów wykorzystujących te same tylne złącza. Wystarczy kliknąć poniższe produkty, aby uzyskać dodatkowe informacje.
Powiązane modele:

Konfigurowalne obudowy napędów ICY DOCK: Dostosowane do standardów certyfikacji TAA i UL i nie tylko!

W ICY DOCK rozumiemy ogromne znaczenie przestrzegania różnych standardów branżowych i bezpieczeństwa. Podczas gdy nasze standardowe produkty są już wykonane z myślą o najwyższej jakości, zapewniamy również naszym klientom możliwość dostosowania obudów napędów i stojaków mobilnych ICY DOCK do ich specyficznych wymagań certyfikacyjnych. Obejmuje to normy takie jak TAA i UL oraz szerokie testy temperaturowe.

Nasz dedykowany zespół jest w pełni przygotowany do dostosowania materiałów i projektów produktów w celu zapewnienia pełnej zgodności. Co więcej, oferujemy naszym klientom kompleksowe doradztwo podczas całego procesu certyfikacji. Naszym celem jest nie tylko spełnienie precyzyjnych specyfikacji, ale także zapewnienie, że nasze produkty pomyślnie przejdą rygorystyczne testy. Poniżej znajduje się szczegółowa tabela zawierająca wszystkie opcjonalne certyfikaty, które można przetestować za pomocą naszych konfigurowalnych rozwiązań.

Optional Certifications Available for flexiDOCK MB021VP-B
TAA	Zgodność z Trade Agreements Act
UL	Certyfikacja standardów bezpieczeństwa
UL94	Palność materiałów z tworzyw sztucznych
FCC	Zgodność z przepisami Federal Communications Commission
Szeroki zakres temperatur	MIL-STD-810H - Method 501.7 & 502.7
*IEC 60529 (IPX5)	Ochrona przed strumieniami wody

*Obudowa dysku musi mieć dodany niestandardowy przedni panel wodoodporny, aby przejść certyfikację IEC 60529 (IPX5). Wodoodporność odnosi się do zapobiegania przedostawaniu się wody do obudowy przez przedni panel, gdy produkt jest zainstalowany w obudowie, a nie do zapewnienia wodoodporności całej obudowy.

Dostosowanie produktów ICY DOCK do określonych certyfikatów wiąże się z opłatami za utworzenie certyfikatów, w tym niezbędne testy. Należy pamiętać, że niektóre certyfikaty mogą wymagać powtarzających się opłat, aby zachować ważność. Aby uzyskać więcej informacji i zapytań, prosimy o kontakt pod adresem euinfo@icydock.com

Cechy główne

•	Wsparcie dla jednego nośnika U.2 NVMe PCIe 3.0/4.0 SSD (grubość do 15mm)

•	Transfer danych przy użyciu pojedynczego złącza SAS SFF-8654, pinout zgodny z normą SFF-9402 Rev 1.1

•	Instalacja w pojedynczą zatokę zewnętrzną 3,5"

•	Zgodność ze standardem PCIe 3.0/4.0 - przesył danych do 64 Gbps

•	Wytrzymała konstrukcja z metalu i tworzywa ABS

•	System szybkiej wymiany dysków bez użycia dodatkowych tacek

•	Duży przycisk rozłączenia nośnika wyposażony we wskaźnik stanu LED

•	Zewnętrzny, mechaniczny przełącznik zasilania

•	3 letnia gwarancja producenta

Specyfikacja

Model Number：	MB021VP-B
Color：	Black
Support Drive Size：	2.5" SSD
Compatible Drive Type：	U.2
Number of Drives：	1
Max Drive Height：	15mm
Drive Bay：	1 x external 3.5" drive bay
Host Interface：	1 x SlimSAS SFF-8654 4i pin-out defined by SFF-9402 Rev 1.1 (Tri-mode HBA/RAID card incompatible)
Power Input：	1 x SATA 15pin
Transfer Rate：	Up to 64Gbps (depending on SSD speed)
Support SSD Capacity：	No limitation
Drive Cooling：	Metal heat dispersion with passive cooling
Structure / Material：	Metal with partial plastic
Product Dimension (L x W x H)：	101.6 x 125.3 x 25.4mm
Product Net Weight：	238g
Package Gross Weight：	287.2g
Drive Activity LED Indication：	Drive power: solid blue; SSD access: flashing blue
Package contents：	Device, user manual, screw
M.2 Connector Insertion Rate：	5,000
Humidity：	5%~65% RH
Operating Temperature：	0°C to 60°C (32°F to 140°F)
Storage Temperature：	-35°C to 70°C (-31°F to 158°F)
Compliance：	CE, RoHS, REACH
Warranty：	3 years

Related Products Series:

Quick Link:

FAQ

Q: Can you recommend an add-on card that is compatible with MB021VP-B?

A: To ensure compatibility with MB021VP-B, please make sure that your add-on card or motherboard’s BIOS/UEFI supports PCIe Bifurcation when using a PCIe 16x or 8x slot. Additionally, set up the PCIe splitter in the BIOS/UEFI with the configuration of x4, x4, x4, x4 for a PCIe 16x slot or x4, x4 for a PCIe 8x slot.

Please click the icon below to view the compatibility of your motherboards or add-on cards that support PCIe Bifurcation mode. For the best compatibility, we highly recommend using the cables recommended or manufactured by the motherboard or add-on card manufacturer.

Supported Add-on Cards and Cables for MB021VP-B

We are currently in the process of certifying our NVMe enclosure with major add-on card and motherboard manufacturers. We will keep updating the list to include compatible accessories.

To report a compatible add-on card, cable, or motherboard, or to check the compatibility of add-on card(s) or motherboards that are not listed, please click here.

Q: I've completed the installation of the hard drive and device as per the instructions in the product manual, but the system still can't detect the drive. How can I troubleshoot this issue?

A: Please first confirm the compatibility of your hardware, and make sure that the drive, drive enclosure, cable, and host interfaces are compatible. Try connecting the drive directly to the host to see if the system can detect the drive. If it still doesn't detect it, this can rule out issues with the drive enclosure. You can also try connecting the drive enclosure with different drives, cables, or systems to see if the issue can be resolved. If the system still can't detect it, here are some possible issues:

•	Insufficient PCIe lanes in the system: Whether you're connecting the drive enclosure to the motherboard or add-on card, It is important to note that the number of available PCIe lanes is limited. This includes understanding the number of lanes provided by the CPU and chipset, as well as their allocation method. Failure to do so may result slower transfer speeds, unstable connections, or even the inability to detect the drive.
•	Incompatible interface protocols: It is crucial to verify whether the Mini-SAS HD, OCuLink, or SlimSAS interface on the motherboard or add-on card is capable of supporting NVMe.
•	Incompatible interface pinout standard: Prior to connecting the drive enclosure to the Mini-SAS HD, OCuLink, or SlimSAS port on the motherboard or add-on card, please verify that the port utilizes the same pinout standard as the port on our drive enclosure. To check the pinout standard of our drive enclosure, you can refer to the specification table on our product page, where it specifies whether the pinout standard is Legacy or SFF-9402 1.1.
•	Excessive length of the connecting cable: To ensure optimal performance, it is advised to use a connecting cable that is no longer than 50cm. Using longer cables can lead to excessive signal loss, resulting in slower transfer speeds, unstable connections, or even the inability to detect the drive. Additionally, we recommend using the same interface connector for both the device and the host to prevent any potential compatibility issues.

Q: My NVMe drive did not detect after inserting it back into the device while powered on?

A: For systems that support hot-plug function, while your system is powered on, each drive insertion and removal cycle will require a manual refresh from the operating system in order for the system to recognize the drive.

If you are unable to detect the drive after performing the manual refresh, your system might not support hot-plug functions. We suggest you check with the motherboard/add-on card manufacturer to see if it supports the NVMe hot-plug function.

Windows 11 / Windows 10 / Windows 8 – In the search box on the taskbar, type Device Manager, then select from the menu, right-click on the disk drive and then select scan for hardware changes.

Windows 7 – Right-click on computer icon on desktop and select properties, click Device Manager, right-click on the disk drive and then select scan for hardware changes.

Image result for disk drive scan for hardware changes

Q: Is the ICY DOCK NVMe enclosure supporting the PCIe 4.0 standard?

A: Yes, all ICY DOCK NVMe enclosures support the PCIe 4.0 standard. However, the bandwidth will be limited to PCIe 3.0 when connecting a PCIe 3.0 device to a PCIe 4.0 host.
