ToughArmor MB105VP-B
Wzmocniona wyjmowana obudowa 2xU.2/U.3 PCIe 4.0 do zatoki 5,25"
Szczegóły Produktu
Uwaga: Aby wykorzystać dysk SSD M.2, U.2 lub U.3 NVMe w gnieździe PCIe 16x lub 8x, płyta główna lub karta dodatkowa musi obsługiwać tryb PCIe Bifurcation. Tryb ten dzieli linie PCIe na określone konfiguracje, takie jak x4, x4, x4, x4 dla gniazda 16x lub x4, x4 dla gniazda 8x, zapewniając możliwość odczytu dysku SSD przez system. Informacje na temat kompatybilnego sprzętu można znaleźć w sekcji FAQ. Jeśli twój sprzęt nie jest tam wymieniony, skontaktuj się z nami w celu uzyskania pomocy.

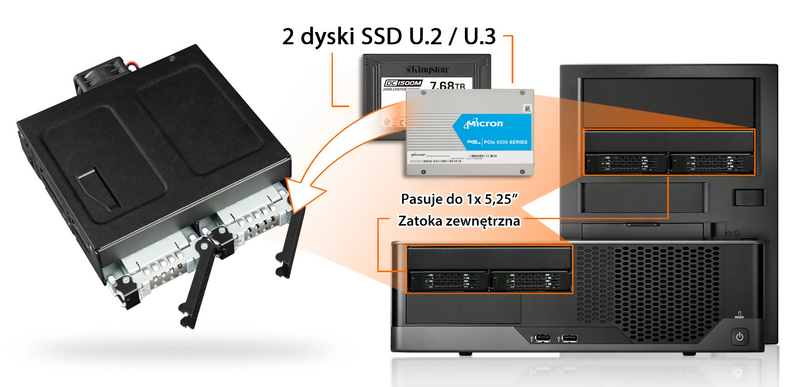

  • ToughArmor MB105VP-B to 5,25-calowa, wzmocniona, w pełni metalowa wyjmowana obudowa rack na dwa dyski U.2/U.3 NVMe PCIe 4.0 SSD. Obsługuje prędkość transferu danych do 64 Gb/s za pośrednictwem połączenia Slimline SAS (SFF-8654-8i) w pojedynczej zatoce 5,25 cala (napęd optyczny). Ponadto innowacyjna konstrukcja wyjmowanej tacy na dyski pozwala użytkownikom uzyskać bez wysiłku dostęp do dysków U.2 lub U.3 z przodu systemu.

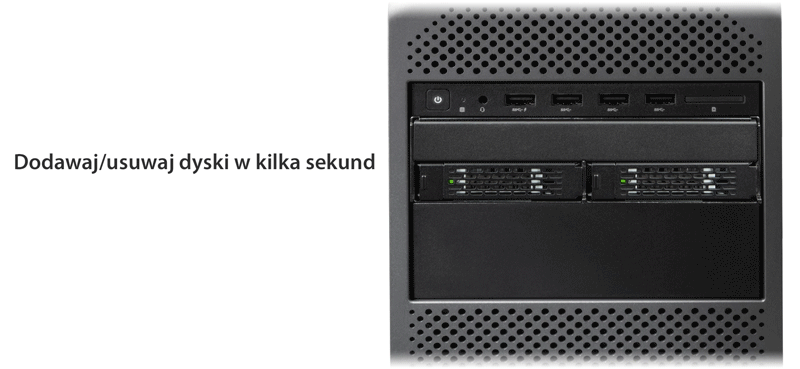

  • Łatwy dostęp do dysków

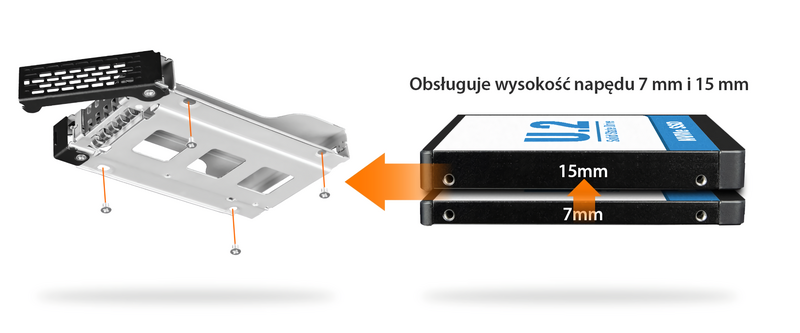

    MB105VP-B jest wyposażona w dwie wyjmowane, w pełni metalowe tace EZ Slide Mini. Przyjmują dyski o wysokości od 7 mm do 15 mm. Ich konserwacja jest tu bardziej wydajna i prosta.
  • Korporacyjne rozwiązanie chłodzenia dysków

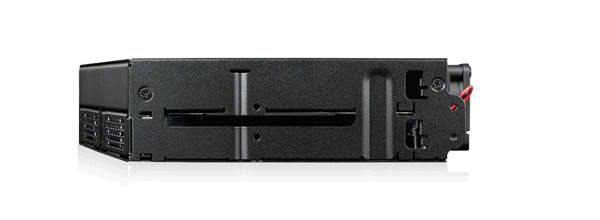

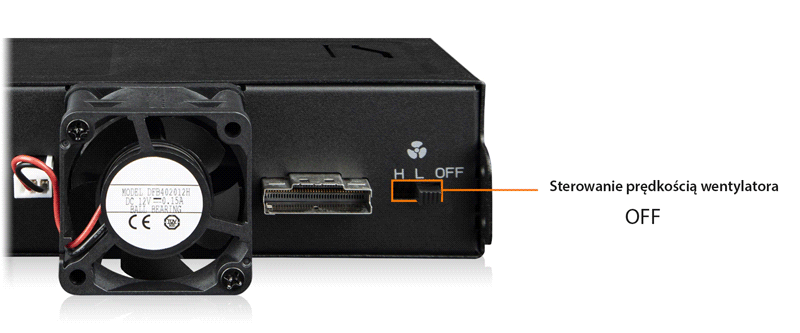

    Wbudowany tylny wentylator chłodzący o wymiarach 40x20 mm skutecznie wydmuchuje ciepło, które generują dyski SSD U.2/U.3 przez inteligentnie rozmieszczone otwory wentylacyjne wewnątrz obudowy. W zależności od intensywności obciążenia dysków U.2/U.3 użytkownik może regulować pomiędzy trzema ustawieniami wentylatora: Hi (wysokie), Low (niskie) i Off (wyłączone).
  • Dodatkowa przestrzeń chłodząca nad tacami dysków pozwala wentylatorowi skuteczniej odprowadzać ciepło z dysku, by zapobiec przegrzaniu.

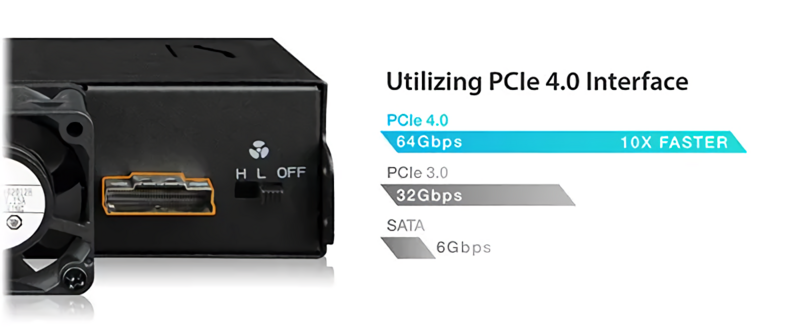

  • Wydajność NVMe 4.0
    MB105VP-B łączy dwa dyski SSD U.2/U.3 z tylko jednym Slimline-SAS (SFF-8654-8i), aby zmniejszyć plątaninę kabli, oferując jednocześnie prędkość transferu NVMe 4.0 do 64 Gb/s na każdą zatokę dysku.
  • Wyjątkowa kompatybilność produktów

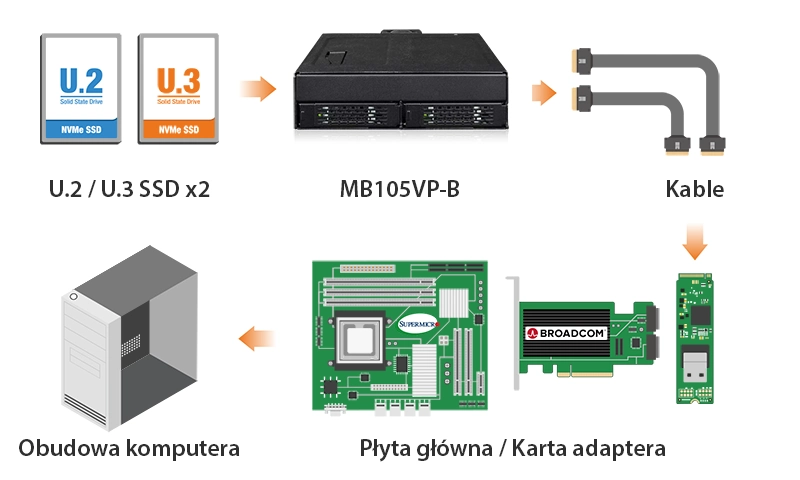

    MB105VP-B jest kompatybilny z płytami głównymi, kartami RAID/HBA i adapterami M.2 głównych marek, w tym Adaptec, Areca, Broadcom, HighPoint, Supermicro i innych. Ta kompatybilność zapewnia swobodę wyboru spośród szerokiej gamy opcji sprzętowych, wykraczając poza ograniczenia konfiguracji systemów jednej marki. Aby uzyskać więcej informacji na temat kompatybilności produktów, kliknij tutaj.
  • Dużo funkcji

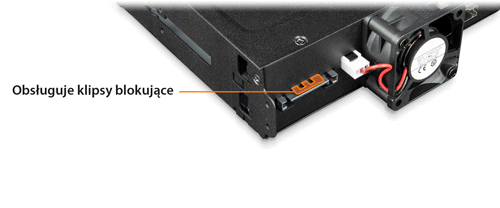

    Złącza zasilania Slimline-SAS i 15-pinowe SATA są kompatybilne z kablami, które mają zatrzaski blokujące. Po podłączeniu kabli zatrzaski blokujące zabezpieczą połączenia w miejscu.

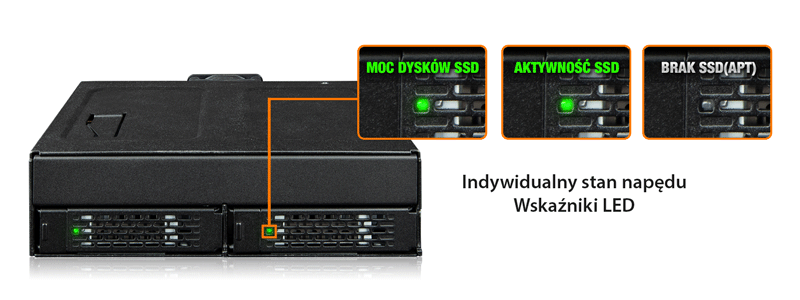

  • Dioda LED przy każdej tacy na dysk daje Ci natychmiastowe informacje o statusie dysku. Dzięki technologii aktywnego zasilania (Active Power - Technology APT) diody LED włączają się po włożeniu dysku i automatycznie wyłączają, kiedy wszystkie dyski zostaną usunięte.

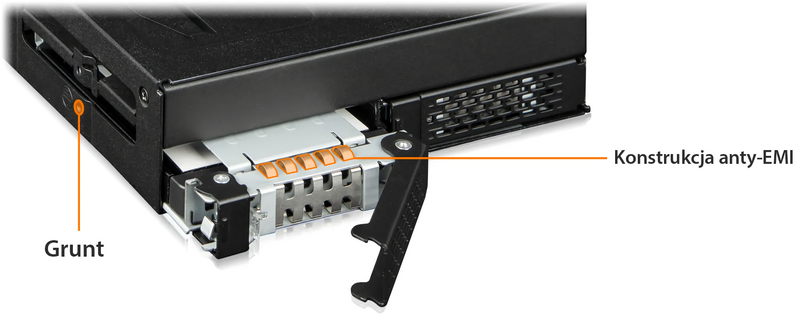

  • Technologia uziemienia EMI
    Uziemienie dysków jest istotne, ponieważ wymiana nośników bez niego może spowodować uszkodzenie sprzętu przez wstrząsy statycznych. Dzięki naszej innowacyjnej technologii uziemienia EMI po przykręceniu dysku do tacki będzie on w stałym stanie uziemienia w całej tacce, obudowie i systemie komputerowym. Zapewnia to ochronę przed statycznymi przepięciami elektrycznymi podczas wymiany.

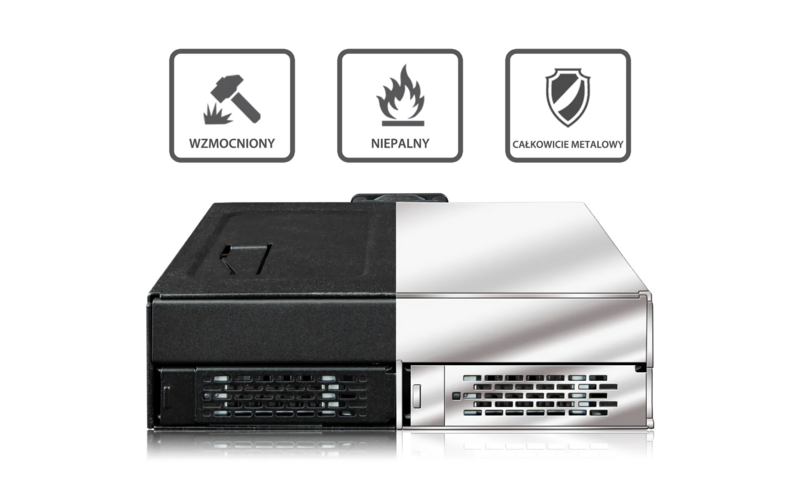

  • Ochrona ToughArmor
    ToughArmor MB105VP-B może wytrzymać w najtrudniejszym środowisku, co zapewnia, że obudowa będzie służyć wiele lat. Jest wyposażona w solidną, wytrzymałą, w pełni metalową ochronę całego urządzenia i tac napędów. Doskonale nadaje się do urządzeń przemysłowych, które mogą wymagać klasyfikacji pod względem palności, takich jak urządzenia wojskowe i organów ścigania, medyczne czy komputery pokładowe.

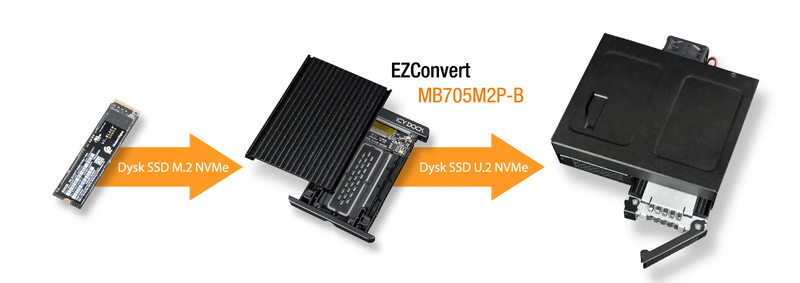

  • Opcjonalnie: Adapter M.2 NVMe SSD na U.2 NVMe SSD
    Konwersja dysku SSD M.2 NVMe na dysk SSD U.2 NVMe za pomocą adaptera EZConvert MB705M2P-B umożliwia beznarzędziową instalację dysku SSD i jest wyposażona w duży radiator zaprojektowany specjalnie dla szybkich dysków SSD M.2 NVMe. MB705M2P-B wykorzystuje złącze mostkowe do połączenia dysku M.2 NVMe SSD, zapewniając, że złote palce dysku M.2 NVMe SSD są chronione przed uszkodzeniem podczas wkładania i wyjmowania. Dzięki temu jest to idealne rozwiązanie dla użytkowników, którzy często wymieniają dyski SSD M.2 NVMe.

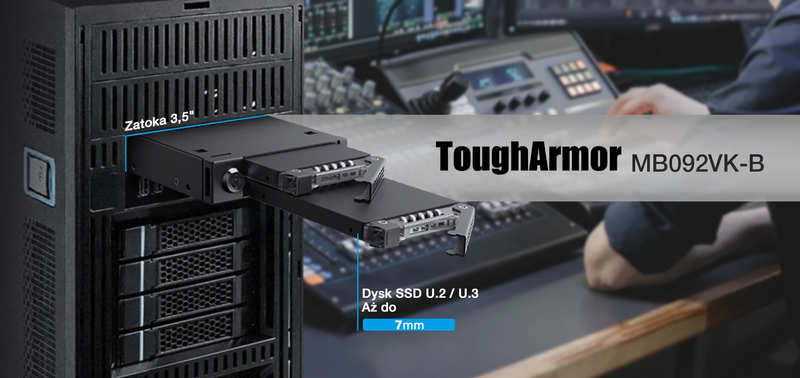

  • System nie ma wnęki 5,25" lub wymaga środowiska pracy bez wentylatora?
    Jeśli potrzebujesz bardziej kompaktowej obudowy mobilnej U.2/U.3 SSD lub jeśli w twoim systemie komputerowym brakuje wnęki 5,25", obudowa mobilna ToughArmor MB092VK-B z dwiema wnękami U.2/U.3 NVMe SSD jest idealnym rozwiązaniem. Może ona pomieścić dwa dyski U.2/U.3 NVMe SSD o wysokości od 5 do 9,5 mm, a wszystko to w jednej wnęce na dyskietki 3,5". Dzięki konstrukcji bez wentylatora, MB092VK-B zapewnia cichsze środowisko pracy. Jest to idealne rozwiązanie dla systemów z ograniczoną przestrzenią do rozbudowy, tych z zatoką 3,5" lub użytkowników, którzy mają surowe wymagania dotyczące hałasu w miejscu pracy, takich jak profesjonaliści zajmujący się nagrywaniem i edycją audio i wideo.
Cechy główne
obsługa dwóch 2,5-calowych dysków U.2/U.3 PCIe NVMe SSD o wysokości do 15 mm

montaż w standardowej zewnętrznej zatoce napędu optycznego 5,25 cala

wykorzystanie jednego złącza Slimline SAS (SFF-8654-8i)

wykorzystanie pojedynczego 15-pinowego kabla zasilającego SATA

obsługa specyfikacji PCIe 4.0 z szybkością transferu do 64 Gb/s na wnękę dysku

system wyjmowanych tacek napędu EZ Slide Mini, który ułatwia konserwację

bardzo wydajny wentylator 40x20 mm z trzema ustawieniami prędkości (High, Low, Off)

zatrzask tacowy typu Eagle-hook, który bezpiecznie utrzymuje tace wewnątrz obudowy

uziemienie EMI, które chroni dyski SSD przed uszkodzeniami elektrycznymi

technologia aktywnego zasilania (APT) - oszczędza energię przez wyłączanie diod LED, gdy nie ma zainstalowanych dysków

wiodąca w branży 5-letnia ograniczona gwarancja na wszystkie wady

wzmocniona, wytrzymała, w pełni metalowa konstrukcja, zaprojektowana dla systemów medycznych i wojskowych, serwerów medialnych oraz komunikacji międzyprocesowej, zatwierdzona i używana przez firmy pierwszego szczebla


Specyfikacja
Model Number: MB105VP-B
Color: Black
Support Drive Size: 2.5" (up to 15mm height)
Compatible Drive Type: U.2 or U.3
Number of Drives: 2
Drive Bay: 5.25" half height bay
Host Interface: 1 x SFF-8654 8i, pin-out defined by SFF-9402 Rev 1.1 (Tri-mode card compatible)
Power Input: 1 x 15pin SATA power connector
Transfer Rate: Up to 64Gbps (Depending on SSD Speed)
Support SSD Capacity: No Limitation
Drive Cooling: 1 x 40x40x20mm fan
Structure / Material: Full Metal
Hot Plug: Yes
Product Dimension (L x W x H) : 146 x 149 x 41.3 mm
Product Net Weight: 668 g
Package GrossWeight: 753.9 g
Drive Activity LED Indication: Drive power: solid green; HDD access: flashing green
Package contents: Device, User Manual, Screws
U.2 Connector Insertion Rate: 10,000
Humidity: 5%~65% RH
Operating Temperature: 0°C to 60°C (32°F to 140°F)
Storage Temperature: -35°C to 70°C (-31°F to 158°F)
Compliance: CE, RoHS, REACH
Warranty: 5 years limited warranty

FAQ

Q: Can you recommend an add-on card that is compatible with MB105VP-B?

A: To ensure compatibility with MB105VP-B, please make sure that your add-on card or motherboard’s BIOS/UEFI supports PCIe Bifurcation when using a PCIe 16x or 8x slot. Additionally, set up the PCIe splitter in the BIOS/UEFI with the configuration of x4, x4, x4, x4 for a PCIe 16x slot or x4, x4 for a PCIe 8x slot.

Please click the icon below to view the compatibility of your motherboards or add-on cards that support PCIe Bifurcation mode. For the best compatibility, we highly recommend using the cables recommended or manufactured by the motherboard or add-on card manufacturer.





We are currently in the process of certifying our NVMe enclosure with major add-on card and motherboard manufacturers. We will keep updating the list to include compatible accessories.

To report a compatible add-on card, cable, or motherboard, or to check the compatibility of add-on card(s) or motherboards that are not listed, please click here.


Q: I've completed the installation of the hard drive and device as per the instructions in the product manual, but the system still can't detect the drive. How can I troubleshoot this issue?

A: Please first confirm the compatibility of your hardware, and make sure that the drive, drive enclosure, cable, and host interfaces are compatible. Try connecting the drive directly to the host to see if the system can detect the drive. If it still doesn't detect it, this can rule out issues with the drive enclosure. You can also try connecting the drive enclosure with different drives, cables, or systems to see if the issue can be resolved. If the system still can't detect it, here are some possible issues:

Insufficient PCIe lanes in the system: Whether you're connecting the drive enclosure to the motherboard or add-on card, It is important to note that the number of available PCIe lanes is limited. This includes understanding the number of lanes provided by the CPU and chipset, as well as their allocation method. Failure to do so may result slower transfer speeds, unstable connections, or even the inability to detect the drive.
Incompatible interface protocols: It is crucial to verify whether the Mini-SAS HD, OCuLink, or SlimSAS interface on the motherboard or add-on card is capable of supporting NVMe.
Incompatible interface pinout standard: Prior to connecting the drive enclosure to the Mini-SAS HD, OCuLink, or SlimSAS port on the motherboard or add-on card, please verify that the port utilizes the same pinout standard as the port on our drive enclosure. To check the pinout standard of our drive enclosure, you can refer to the specification table on our product page, where it specifies whether the pinout standard is Legacy or SFF-9402 1.1.
Excessive length of the connecting cable: To ensure optimal performance, it is advised to use a connecting cable that is no longer than 50cm. Using longer cables can lead to excessive signal loss, resulting in slower transfer speeds, unstable connections, or even the inability to detect the drive. Additionally, we recommend using the same interface connector for both the device and the host to prevent any potential compatibility issues.

Q: My NVMe drive did not detect after inserting it back into the device while powered on?

A: For systems that support hot-plug function, while your system is powered on, each drive insertion and removal cycle will require a manual refresh from the operating system in order for the system to recognize the drive.



If you are unable to detect the drive after performing the manual refresh, your system might not support hot-plug functions. We suggest you check with the motherboard/add-on card manufacturer to see if it supports the NVMe hot-plug function.



Windows 11 / Windows 10 / Windows 8 – In the search box on the taskbar, type Device Manager, then select from the menu, right-click on the disk drive and then select scan for hardware changes.



Windows 7 – Right-click on computer icon on desktop and select properties, click Device Manager, right-click on the disk drive and then select scan for hardware changes.


Image result for disk drive scan for hardware changes




Q: The mounting screws for the device seem to be too short to secure the device onto my system, what should I do?

A: For computer cases that have a thick metal sheet, the included mounting screws (M3*2.5L) may not fully secure the device. Please use longer screws (M3*4L) to secure the device or contact us at tech@icydock.com for replacement screws.


Q: Can I replace the cooling fan attached to the device? Will doing that void the warranty?

A: The cooling fan we used has been thoroughly tested with the drive enclosure to ensure it functions properly and supports the fan speed control (for select models). Therefore, we suggest our customers keep the original fan for the best result. However, we understand the stock fan may not be suitable for all the applications, so we elected to honor the warranty when 3rd party fan is using. The warranty may void if the 3rd party fan causes electrical damage to the device, though.


Q:  Which specification should I check before buying the 3rd party cooling fan?

A:The following information is the fan specification requirement and compatible fan models for MB105VP-B



Fan Dimension (LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
Connector Type 3 Pin Wafer
Rated Voltage (VDC) 12V DC
Rated Current (A) < 0.12A (127mA)
Screw Specification Phillips Flat Head - M3 x 15mm - Steel
(Not Included)
Phillips Flat Head - M3 x 25mm – Steel
(Came with stock fan)



Compatible fan models
(without test, use it at your own risk)




Q: I feel that the drive tray's upper and lower metal spring is stuck when inserting the drive tray. What should I do?

A: Remove the drive tray from the enclosure and reinsert the tray without putting excessive pressure on the metal mesh sheet in front of the tray. Excessive force on the front metal mesh sheet may bend the top and bottom metal spring, causing difficulties when inserting the drive tray. Therefore, please do not forcingly insert the drive tray when this happens as it may cause damage to the metal spring.



metal spring
Please DO NOT put excessive pressure on the metal mesh sheet as shown
