ExpressSlot Elite MB842M5P-B
2-kieszeniowa obudowa/adapter dysku M.2 NVMe SSD na PCIe 5.0 x8 do gniazda rozszerzeń PCIe (wymagany PCIe Bifurcation)
Szczegóły Produktu
  • Uwaga: Aby wykorzystać dysk SSD M.2, U.2 lub U.3 NVMe w gnieździe PCIe 8x/16x, płyta główna lub karta dodatkowa musi obsługiwać tryb PCIe Bifurcation. Tryb ten dzieli linie PCIe na określone konfiguracje, takie jak x4, x4 dla gniazda 8x lub x4, x4, x4 dla gniazda 16x, zapewniając możliwość odczytu dysku SSD przez system.

    Ważne dla użytkowników Intel: Większość płyt głównych Intel z segmentu mainstream i mid-tier obsługuje tylko konfiguracje x8/x4/x4, co może ograniczać kompatybilność z obecnymi konstrukcjami dual-SSD. Aby dowiedzieć się więcej o naszym potencjalnym rozwiązaniu dla płyt głównych Intel i jak wyrazić zainteresowanie, kliknij tutaj.

    Informacje na temat kompatybilnego sprzętu można znaleźć w sekcji FAQ. If your hardware is not listed there, please skontaktuj się z nami w celu uzyskania pomocy.

  • ExpressSlot Elite MB842M5P-B zamienia gniazdo rozszerzeń PCIe 8x/16x w dwie wyjmowane kieszenie na dyski M.2 NVMe, umożliwiając wymianę dysków SSD M.2 NVMe bez konieczności otwierania obudowy komputera.

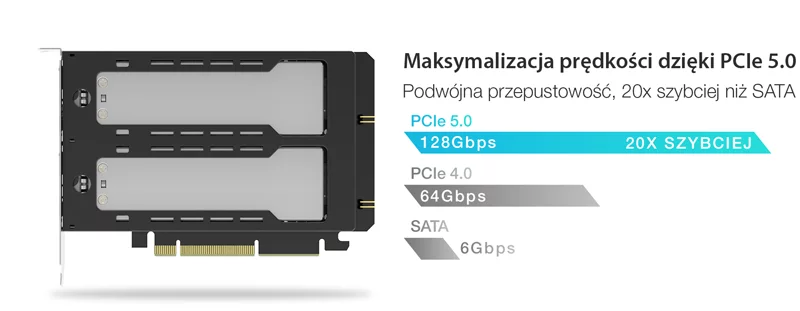

  • Najnowocześniejsza kompatybilność z PCIe 5.0
    MB842M5P-B został zaprojektowany tak, aby wykorzystać moc PCIe 5.0, oferując niesamowicie szybki transfer 128 Gb/s - dwukrotnie szybszy niż PCIe 4.0 (64 Gb/s) i ponad 20 razy szybszy niż SATA (6 Gb/s). Zaprojektowane dla gniazd PCIe 5.0, 4.0 i 3.0 x8/x16, to szybkie rozwiązanie NVMe zapewnia maksymalną elastyczność w korporacyjnych stacjach roboczych, wysokowydajnych obliczeniach, szkoleniach AI i aplikacjach intensywnie przetwarzających dane. Wykorzystując bezpośrednią łączność PCIe, eliminuje wąskie gardła, zmniejsza plątaninę kabli i zapewnia bardzo niską latencję wydajności pamięci masowej dla obciążeń nowej generacji.
  • Łatwe zarządzanie dyskami SSD M.2 NVMe
    Tradycyjna instalacja dysków SSD M.2 wymaga zamontowania dysku na płycie głównej lub karcie riser, zabezpieczonej małą śrubką - często jest to uciążliwy i czasochłonny proces. MB842M5P-B upraszcza ten proces, wykorzystując gniazdo rozszerzeń PCIe, dzięki czemu instalacja i demontaż dysku SSD M.2 jest szybka i bezproblemowa dzięki wyjmowanej tacce na dysk.

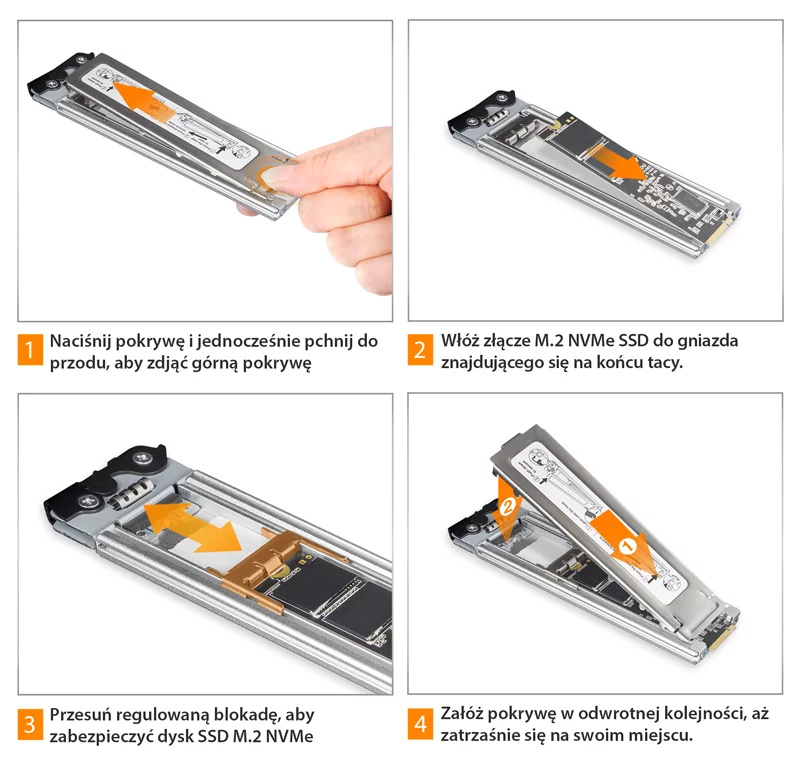

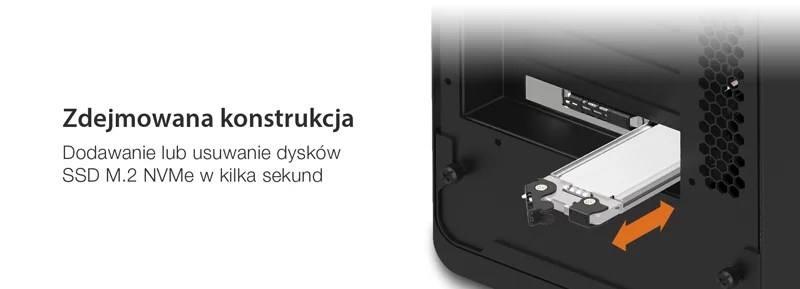

  • Szybka i beznarzędziowa instalacja dysków SSD
    Dzięki innowacyjnej, beznarzędziowej konstrukcji ICY DOCK, instalacja lub wymiana dysku M.2 NVMe SSD zajmuje mniej niż pięć sekund, eliminując frustrację związaną z obsługą małych śrub. Ten najnowocześniejszy mechanizm zapewnia płynny i wydajny przepływ pracy podczas konserwacji dysku.

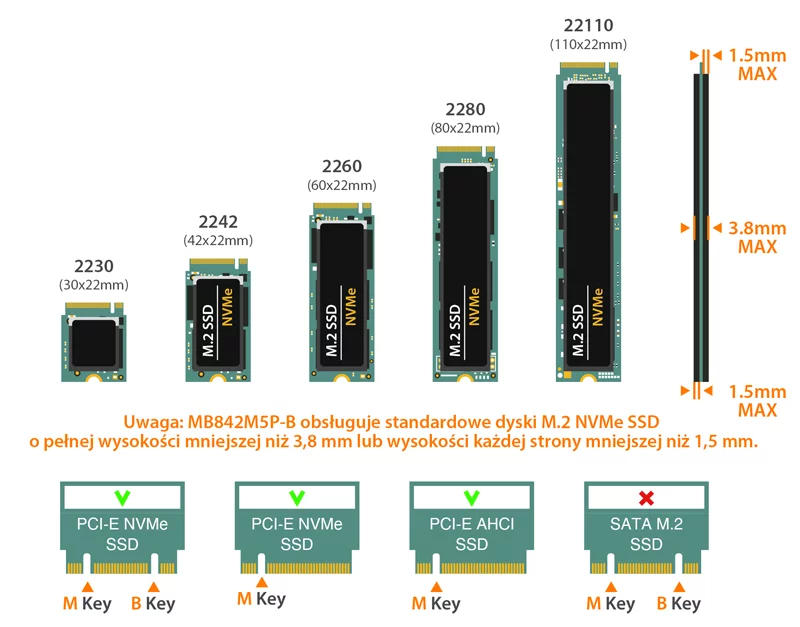

  • Wyjmowana tacka M.2 NVMe SSD (MB840TP-B) obsługuje standardowe rozmiary M.2, w tym 2230, 2242, 2260, 2280 i 22110, zapewniając maksymalną kompatybilność dysków SSD.

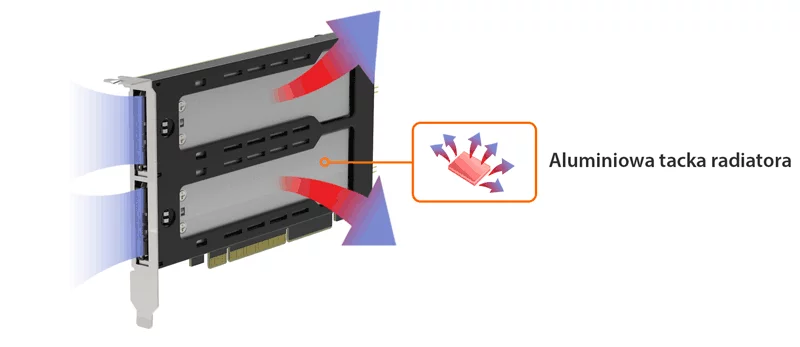

  • Doskonałe chłodzenie dla maksymalnej wydajności
    Zaprojektowana z myślą o rozpraszaniu ciepła, aluminiowa tacka MB842M5P-B działa jak wbudowany radiator, skutecznie odprowadzając ciepło z dysku SSD.

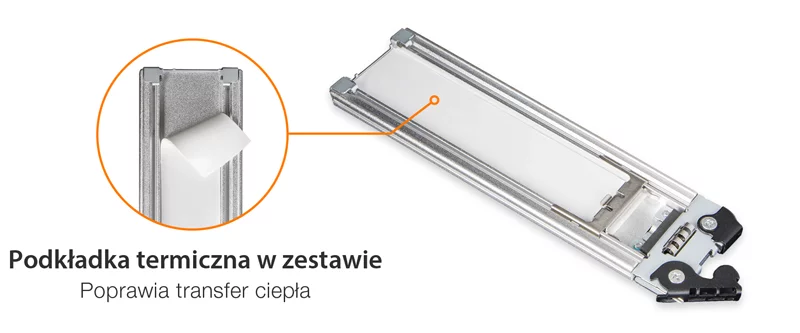

  • Dołączona podkładka termiczna wypełnia wszelkie szczeliny między dyskiem SSD a metalową obudową, zapewniając optymalny kontakt i wydajne odprowadzanie ciepła. Taka konstrukcja umożliwia przepływ powietrza w celu skuteczniejszego rozpraszania ciepła, utrzymując najwyższą wydajność dysku SSD.
  • Bardzo szybki transfer danych
    MB842M5P-B został zaprojektowany tak, aby w pełni wykorzystać gniazda PCIe 5.0, 4.0 i 3.0 x8 i x16, zapewniając szeroką kompatybilność z różnymi platformami korporacyjnymi i wysokowydajnymi platformami komputerowymi. Dzięki ultraszybkiemu transferowi danych z prędkością 128 Gb/s, to najnowocześniejsze rozwiązanie pamięci masowej jest przeznaczone do wymagających zastosowań, takich jak przetwarzanie wideo 4K/8K, gdzie niezbędna jest płynna obsługa nieskompresowanego materiału wideo. Doskonale sprawdza się również w obciążeniach związanych ze sztuczną inteligencją i uczeniem maszynowym, zapewniając niezbędną wysoką przepustowość danych dla modeli głębokiego uczenia i przetwarzania wnioskowania w czasie rzeczywistym. Ponadto, MB842M5P-B usprawnia wysokowydajne przetwarzanie w chmurze, umożliwiając szybkie skalowanie pamięci masowej maszyn wirtualnych i maksymalizując wydajność centrum danych. Dla profesjonalistów zajmujących się badaniami i analityką danych, to rozwiązanie z obsługą PCIe 5.0 przyspiesza obliczenia naukowe i operacje eksploracji danych, zapewniając szybsze symulacje i wydajną obsługę ogromnych zbiorów danych.

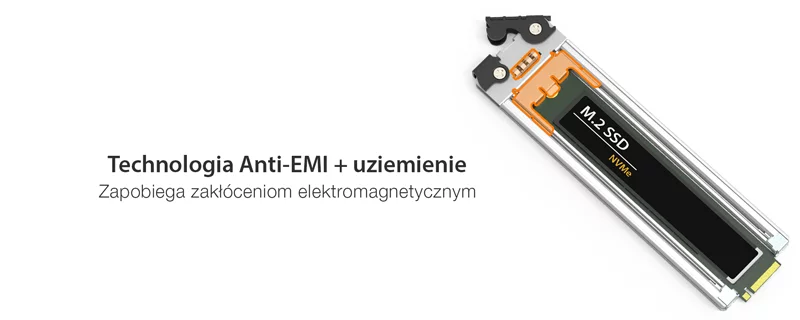

  • Niezawodne uziemienie EMI dla ochrony dysków SSD
    Częsta wymiana dysków SSD wiąże się z ryzykiem wyładowań elektrostatycznych (ESD). MB842M5P-B zapobiega temu dzięki wbudowanej technologii uziemienia EMI. Dzięki naszej beznarzędziowej regulowanej blokadzie M.2, w momencie zamocowania dysku SSD na miejscu, jest on automatycznie uziemiony, zapewniając ciągłą ochronę przed uszkodzeniami elektrycznymi.

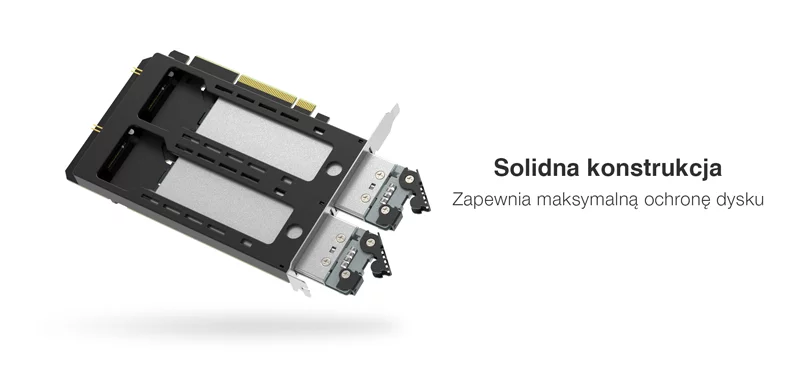

  • Wytrzymała, całkowicie metalowa konstrukcja zapewniająca niezawodność w przemyśle
    Zaprojektowany, aby wytrzymać trudne warunki środowiskowe, MB842M5P-B ma w pełni metalową konstrukcję, w tym obudowę, tacę dysku i wspornik montażowy. Mechanizm antywibracyjny jest zintegrowany z obudową, chroniąc dysk SSD przed wstrząsami i uszkodzeniami zewnętrznymi.

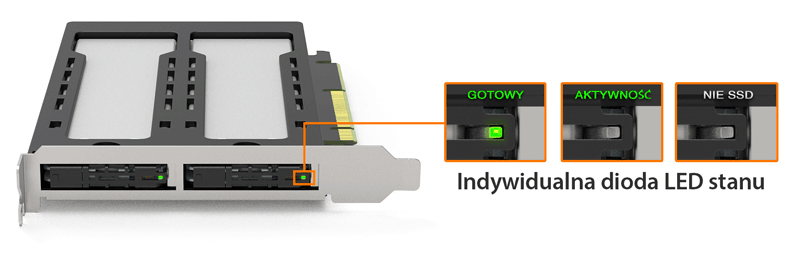

  • Wbudowane wskaźniki zasilania i aktywności
    MB842M5P-B jest wyposażony we wskaźnik LED aktywności dysku na tacy, który pokazuje moc i aktywność dysku. Dioda LED zostanie automatycznie wyłączona, gdy żaden dysk nie jest zainstalowany, aby oszczędzać energię.

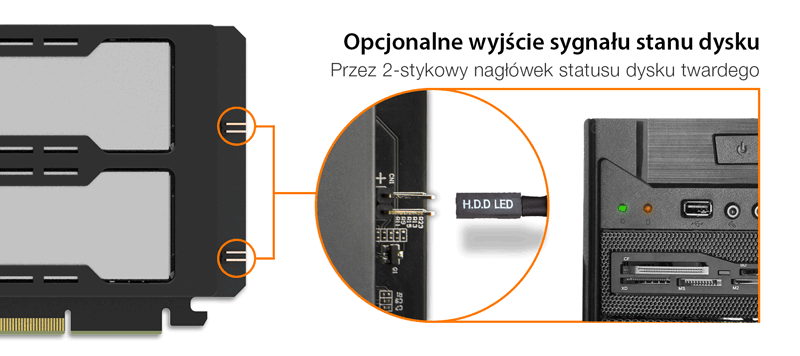

  • Opcjonalne 2-pinowe wyjście sygnału aktywności dysku twardego (kabel nie znajduje się w zestawie) umożliwia przesyłanie sygnału aktywności dysku do obudowy komputera lub panelu LED i pozwala monitorować aktywność dysku w wybranej lokalizacji.
  • Potrzebujesz rozwiązania SSD SATA 2,5”?

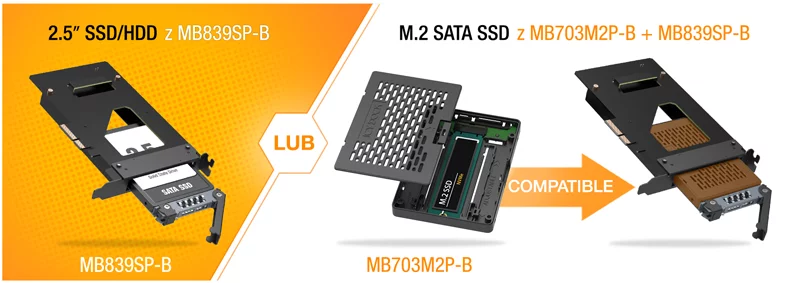

    Jeśli chcesz zainstalować 2,5" dysk SATA SSD w gnieździe PCIe, ICY DOCK ma dla Ciebie rozwiązanie! ExpressSlot Elite MB839SP-B jest kompatybilny z gniazdem PCIe 2.0 lub wyższym i oferuje możliwość wymiany podczas pracy. Sparuj go z adapterem EZConvert MB703M2P-B M.2 SATA to 2.5" SATA HDD, aby wymieniać dyski M.2 SATA SSD i 2.5” HDD/SSD w ramce odbiornika MB839SP-B, zapewniając doskonałą kompatybilność z różnymi dyskami.

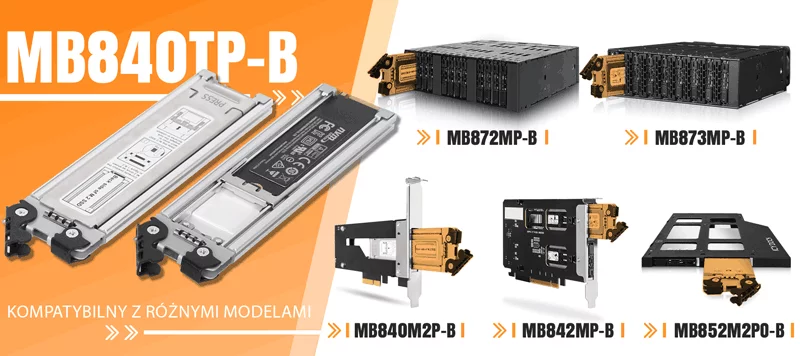

  • Szeroki zakres kompatybilności
    Specjalnie zaprojektowana wymienna tacka napędu MB840TP umożliwia bezproblemową wymianę w różnych modelach.

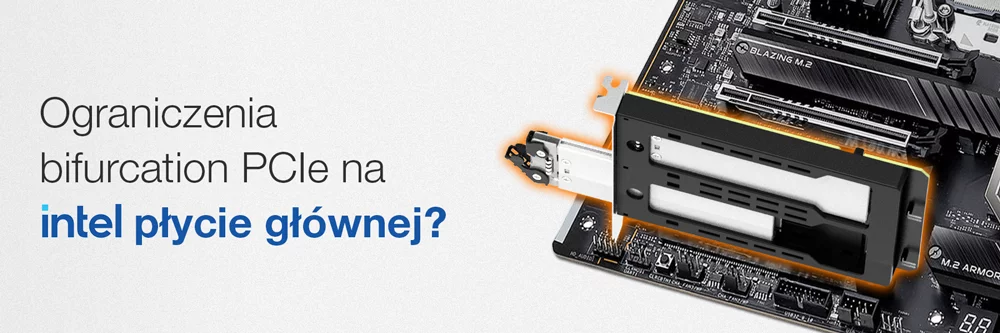

Przedstawiamy MB842 kompatybilny z płytami głównymi Intel - zoptymalizowany pod kątem konfiguracji PCIe x8/x4/x4
W ICY DOCK rozumiemy ograniczenia większości płyt głównych Intel głównego i średniego poziomu w obsłudze ustawień bifurcation PCIe. Obecnie tylko niektóre chipsety Intela, takie jak X299/X299X/X399 (Gen 3) i W790 (Gen 5), obsługują konfiguracje PCIe x4x4x4, umożliwiając istniejącemu MB842 płynne wykrywanie i obsługę dwóch dysków SSD NVMe. Jednak większość innych chipsetów Intel jest ograniczona do konfiguracji x8/x4/x4, w których MB842 może wykryć tylko jeden dysk SSD ze względu na alokację x8 na drugim kanale. Aby wypełnić tę lukę, rozważamy opracowanie nowej wersji MB842, specjalnie dostosowanej do chipsetów Intel, które nie obsługują konfiguracji x4x4x4. Ten nowy wariant umożliwiłby kompatybilność z ustawieniami PCIe x8/x4/x4, pozwalając użytkownikom w pełni wykorzystać oba gniazda SSD nawet na chipsetach spoza kategorii high-endowych stacji roboczych lub serwerów.
Opowiedz nam o swoich potrzebach dotyczących kompatybilnego z procesorami Intel wariantu MB842

Zapraszamy do podzielenia się swoimi zainteresowaniami i opiniami za pośrednictwem naszego internetowego formularza zgłoszeniowego. Twój wkład będzie miał zasadnicze znaczenie w kształtowaniu rozwoju tego produktu i ocenie jego zapotrzebowania na rynku.


Konfigurowalne obudowy napędów ICY DOCK: Dostosowane do standardów certyfikacji TAA i UL i nie tylko!
W ICY DOCK rozumiemy ogromne znaczenie przestrzegania różnych standardów branżowych i bezpieczeństwa. Podczas gdy nasze standardowe produkty są już wykonane z myślą o najwyższej jakości, zapewniamy również naszym klientom możliwość dostosowania obudów napędów i stojaków mobilnych ICY DOCK do ich specyficznych wymagań certyfikacyjnych. Obejmuje to normy takie jak TAA i UL oraz szerokie testy temperaturowe.

Nasz dedykowany zespół jest w pełni przygotowany do dostosowania materiałów i projektów produktów w celu zapewnienia pełnej zgodności. Co więcej, oferujemy naszym klientom kompleksowe doradztwo podczas całego procesu certyfikacji. Naszym celem jest nie tylko spełnienie precyzyjnych specyfikacji, ale także zapewnienie, że nasze produkty pomyślnie przejdą rygorystyczne testy. Poniżej znajduje się szczegółowa tabela zawierająca wszystkie opcjonalne certyfikaty, które można przetestować za pomocą naszych konfigurowalnych rozwiązań.
Opcjonalne certyfikaty dostępne dla ExpressSlot Elite MB842MP-B
TAA Zgodność z Trade Agreements Act
UL Certyfikacja standardów bezpieczeństwa
UL94 Palność materiałów z tworzyw sztucznych
FCC Zgodność z przepisami Federal Communications Commission
Szeroki zakres temperatur MIL-STD-810H - Method 501.7 & 502.7
Dostosowanie produktów ICY DOCK do określonych certyfikatów wiąże się z opłatami za utworzenie certyfikatów, w tym niezbędne testy. Należy pamiętać, że niektóre certyfikaty mogą wymagać powtarzających się opłat, aby zachować ważność. Aby uzyskać więcej informacji i zapytań, prosimy o kontakt pod adresem euinfo@icydock.com

Cechy główne
Pasuje do 2 dysków SSD M.2 PCIe NVMe o wszystkich długościach, w tym 2230 (30 mm), 2242 (42 mm), 2260 (60 mm), 2280 (80 mm) i 22110 (110 mm).

Interfejs PCIe 5.0 x8 (wstecznie kompatybilny z PCIe 4.0/3.0) *PCIe Bifurcation x4, x4 dla PCIe 8x lub x4, x4, x4, x4 dla PCIe 16x jest wymagany do uzyskania dostępu do obu dysków

Wyjmowana tacka dysku z beznarzędziową konstrukcją montażową ułatwiającą konserwację dysku

Kompaktowa konstrukcja, umożliwiająca instalację wielu wnęk obok siebie

System blokowania Eagle-hook zabezpiecza dysk na miejscu

EMI grounding technology protects SSDs from static damage

Technologia uziemienia EMI chroni dyski SSD przed uszkodzeniami elektrostatycznymi

Active Power Technology (APT) zmniejsza zużycie energii, gdy dysk SSD nie jest obecny.

Konstrukcja zasilana przez PCIe eliminuje zbędne kable

Dołączona podkładka termiczna dla lepszego odprowadzania ciepła

Opcjonalne wyjście LED aktywności SSD do zewnętrznego monitorowania

Wiodąca w branży 5-letnia gwarancja na wszystkie wady

Bezpłatne wsparcie ze strony profesjonalnie przeszkolonych agentów pomocy technicznej z siedzibą w UE


Specyfikacja
Model Number: MB842M5P-B
Color: Black & silver
Support Drive Size: 2 x M.2 PCIe NVMe SSD (2230/2242/2260/2280/22110)
Compatible Drive Type: M.2 PCIe 5.0/4.0/3.0 NVMe SSD
Number of Drives: 2
Support Drive Length: 30mm – 110mm
Drive Bay: 1 x PCIe 5.0 x8 or x16 expansion slot (motherboard required PCIe x8 slots bifurcated into x4/x4, or PCIe x16 slots bifurcated into x4/x4/x4/x4)
Host Interface: PCIe 5.0 x8
Power Input: Via PCIe
Transfer Rate: Up to 128Gbps (depending on hard drive speed)
Support SSD Capacity: No limitation
Drive Cooling: Metal heat dispersion with passive cooling
Structure / Material: Metal with partial ABS plastic
Dimension (W x H x D) : 171 x 120.8 x 21.6 mm
Product Net Weight: 229.7g
Package Gross Weight: 331g
Drive Activity LED Indication: Drive power: solid green; Drive access: flashing green
Package Contents: Device, user manual, screw, I/O faceplate
 Connector Insertion Rate: 5,000
Humidity: 5%~65% RH
Operating Temperature: 0°C to 60°C
Storage Temperature: -35°C to 70°C
Compliance: CE, RoHS, REACH
Warranty: 5 years limited warranty

Kompatybilna tacka na dyski (Tray, Caddy):

  • MB840TP-B

Powiązane produkty:

Seria produktów powiązanych:

  • NVMe Enclosures
  • Space-Saving Enclosures

FAQ

Q: How can I ensure my motherboard is compatible with the MB842M5P-B and can detect and read the two NVMe SSDs installed in it?

A: Your motherboard must meet the following criteria to recognize and read two NVMe SSDs:


  1. The motherboard must support PCIe Bifurcation, which splits a single PCIe x16 slot into multiple channels, such as x4/x4/x4/x4.
  2. The combination of your motherboard and CPU must provide enough PCIe lanes to support all PCIe devices installed on the motherboard (including M.2 NVMe SSDs in M.2 slots).
  3. The PCIe slot you use for installing the MB842M5P-B must have enough PCIe lanes and be correctly configured with PCIe Bifurcation.

Key Tip: The availability of PCIe lanes depends on your motherboard and CPU specifications, as well as how many PCIe SSDs and other devices you have installed. Therefore, we cannot guarantee compatibility with the MB842M5P-B based solely on a compatibility list. We strongly recommend consulting your motherboard supplier to confirm how many PCIe lanes are available in your system and whether any remaining empty PCIe slots can fully support the MB842M5P-B with two M.2 NVMe SSDs.


If you're unable to obtain this information from your motherboard supplier, you can follow the steps below to verify compatibility yourself (applies to Asus, ASRock, and AORUS motherboards only).



Step 1: Open the motherboard compatibility list and locate your motherboard model. As an example, we will use the ASUS AMD TUF GAMING B450-PLUS II motherboard.




Step 2: Once you find your motherboard model, check the PCIe slot that can support the MB842M5P-B based on the CPU you are using. For the ASUS AMD TUF GAMING B450-PLUS II, if you are using AMD Ryzen 1000/2000/3000/5000 series or 2000/3000 G-Series CPUs, the PCIEX16_1 slot on the motherboard can support the MB842MP-B. However, if you are using an AMD Ryzen 4000/5000 G-Series CPU, none of the PCIe slots will support the MB842M5P-B.






Important Notes:

  1. The method to check compatibility with Intel motherboards follows the same steps as the AMD example above.
  2. PCIe slots share PCIe lanes, and the PCIe Bifurcation mode varies based on the PCIe slot's position. Not all empty PCIe slots have enough lanes for the MB842M5P-B. If you have already installed devices such as GPUs, RAID, or HBA adapter cards, please check whether the remaining PCIe slots can support the MB842MP-B.



To report a compatible or incompatible motherboard, or to check the compatibility of a motherboard not listed, please click here


Q: The system does not detect the M.2 SSD I installed in the ICY DOCK enclosure. What should I do?

A: Since the M.2 SSD is not designed for hot-swapping, we highly recommend powering off the device/system before inserting or removing an M.2 SSD. If the system is still unable to detect the drive, follow the steps below to scan for new hardware manually:



Windows 11 / Windows 10 / Windows 8 – In the search box on the taskbar, type device manager, and click it from the menu. Once the device manager window pops up, right-click on the disk drive icon, and click scan for hardware changes.



Windows 7 – Right-click on the computer icon on the desktop, select properties, click device manager, right-click on the disk drive icon and then click scan for hardware changes.


Image result for disk drive scan for hardware changes




Q: Is the ICY DOCK NVMe enclosure supporting the PCIe 5.0 standard?

A: Yes, all ICY DOCK NVMe enclosures support the PCIe 5.0x4 standard, with up to 128Gbps transfer rates.


Q: I'm having the difficulties closing the lid of the drive tray and unable to insert the drive tray all the way to the drive enclosure after placing the M.2 SSD onto the drive tray.

A: Make sure to lock the M.2 SSD with the adjustable M.2 locker. The tray lid will not close properly if the M.2 locker is not fully secured. If you are having difficulty secure the M.2 locker or close the cover, the M.2 SSD you are using may not follow the standard M.2 SSD thickness, which is less than 1.5mm height for each side with a total height that does not exceed 3.8mm. Using the M.2 SSD with non-standard thickness will cause improper tension on the M.2 locker and tray lid and make the M.2 connector misaligned. If you are having issues inserting the drive tray to the enclosure, please stop the operation immediately and check the drive thickness to ensure it follows the standard M.2 SSD thickness - less than 1.5mm height for each side and less than 3.8mm for total height.

Metal heat dissipation sticker



Note: Some M.2 SSD uses a metal heat dissipation sticker that causes each side's thickness more than the 1.5mm. Remove the sticker will solve the problem, but do it at your own risk (might void the warranty of SSD)



ICY DOCK enclosure is design to be compatible with M.2 SSD that has standard thickness. We highly recommend checking the drive thickness before purchase, and please refer to the incompatible M.2 SSD list below for further information:



M.2 NVMe SSDs known to be incompatible due to physical fitment with ICY DOCK enclosure:




Please contact tech@icydock.com if the problem persists so we can resolve the issue as soon as possible.

Click here to report a compatible/incompatible M.2 SSD.


Q: I want to see the drive status from the front panel on PC case/chassis. What should I do?

A: There is a 2-pin front panel header(s) on the PCBA of the product. The drive status can be displayed from the front panel after connecting the front I/O wire to the corresponding 2-pin header of the product. For detailed connected methods, please refer to the user manual of the PC case/chassis.

Drive Status LED Indication
Power Solid Light
Drive Access Flashing Light

Note: The I/O wire connected to the PC case/chassis are not included in the product package.


Q:When I install the card to my system, my system refuses to boot or go into BIOS?

A:Check to see if there are any BIOS updates for the motherboard of the system. A few restarts after updating BIOS may be needed before MB842M5P-B is usable. Follow the instructions on BIOS updates with the manufacturer of the motherboard. If issue still persist after BIOS update, please contact us.
